Разборка коленвала.

Первое что нужно сделать стянуть шестерню. При помощи съёмника она легко сходит. Шпонку на которой сидит шестерня тоже необходимо снять. Болты крепления маховика выбиваются. Они сидят с посадкой. При помощи медной оправки это не трудно сделать. Основное в разборке вала это откручивание пробок. Открутить их можно при помощи шестигранника на 16 мм. У пробок очень легко заминаются грани. Поэтому их необходимо тщательно очистить от нагара. Чтобы шестигранник полностью вошел в грани пробки. В противном случае он сомнет грани и пробку можно будет вообще не открутить.

Внутри коленвала очень плотный осадок нагара. Его требуется удалить. При помощи самодельной лопатки из сварочного электрода. Электрод сплющивается с одной стороны и конец 3- 4мм загибается под 90 градусов. Такой лопаткой очень удобно прочищать нагар. Затем все необходимо продуть воздухом. Старые мотористы не советуют промывать масляные каналы. А только прочищать и продувать. Связано это с тем что на промытой поверхности потом быстрее образуется нагар и каналы быстрее забиваются. Закрывать пробки не надо спешить. После шлифовки колнвала. В каналы попадает абразив и эмульсия. Их потом тоже придется тщательно вычистить..

В торце вала расположен опорный подшипник первичного вала КПП . Он выбивается при помощи специального съемника. Похожим на обратный молоток. У токарей всегда такие есть. Если подшипник в хорошем состоянии его снимать не нужно. Но как правило эти подшипники всегда подклинивают.

Комплектующие детали двигателя ЗМЗ-511 грузовиков ГАЗ-66, 3307

На автомобиле ГАЗ-3307, ГАЗ-66 установлен V-образный восьмицилиндровый двигатель ЗМЗ-511, имеющий полнопоточную фильтрацию масла и закрытую систему вентиляции картера.

Блок цилиндров, поршни и коленвал двигателя ЗМЗ-511

В блок цилиндров двигателя ГАЗ-3307, 66 устанавливаются монолитные гильзы из износостойкого чугуна. Гильзы прижимаются к блоку головками.

Уплотнение в верхней части блока цилиндров ЗМЗ-511 осуществляется с помощью сталеасбестовых прокладок с круглыми водяными протоками, а в нижней — медными кольцевыми прокладками, установленными между блоком и гильзой.

Установка прокладок головок блока цилиндров ГАЗ-66, ГАЗ-3307 с фигурными водяными протоками на двигатели со степенью сжатия 7,6 не допускается.

Рис. 1. Порядок нумерации цилиндров двигателя ЗМЗ-511 (ГАЗ-3307, 66)

Головки блока цилиндров имеют высокотурбулентные камеры сгорания и винтовые впускные каналы, а также вставные седла и направляющие втулки клапанов.

В случае необходимости замены на двигателе одной из головок цилиндров последняя должна быть заменена головкой, имеющей аналогичную маркировку. Каждая из головок крепится к блоку с помощью восемнадцати шпилек.

Перед подтяжкой головки блока цилиндров ГАЗ-3307, 66 надо отвернуть гайки стоек оси коромысел и, приподняв стойки вместе с осью, обеспечить доступ к гайкам крепления головки. После подтяжки гаек головок цилиндров вновь затянуть отвернутые гайки.

После этого необходимо отрегулировать зазор между клапанами и коромыслами двигателя ЗМЗ-511. Гайки шпилек крепления головок подтягивать в течение первых трех ТО-1, а в дальнейшем эту операцию выполнять через одно ТО-2.

Указанную выше периодичность подтяжки гаек необходимо соблюдать и при замене прокладки, так как падение момента затяжки гаек головок цилиндров в основном вызывается усадкой материала прокладки головки в начальный период эксплуатации.

Подтяжка гаек выпускной трубы так же, как и установка ее на место после разборки, должна производиться со всей внимательностью во избежание течи воды в масло.

Перед установкой следует проверить состояние сопрягаемых плоскостей впускной трубы, головок и блока, а также прокладок. Гайки нужно подтянуть так, чтобы слегка прижать прокладки. Далее необходимо затянуть грузовые гайки.

После затяжки грузовых гаек необходимо затянуть гайки крепления впускной трубы попеременно с левой и правой сторон, начиная от грузовых гаек.

Поршни двигателя ЗМЗ-511 (ГАЗ-66, 3307) на боковой поверхности имеют надпись ПЕРЕД. Этого указания надо строго придерживаться при установке их в блок.

Поршневые пальцы. Для запрессовки пальца в поршень последний надо нагреть в горячей воде или масле до температуры 70—80 °С. Запрессовка без нагрева может привести к задирам.

Поршневые кольца ЗМЗ-511 устанавливают по три на каждом поршне: два компрессионных высотой 2 мм и одно маслосъёмное.

Компрессионные кольца устанавливают так, чтобы выточка (при ее наличии) на внутренней поверхности колец была обращена вверх. При установке компрессионных колец на поршень стыки колец должны быть смещены на 180°.

Рис. 2. Установка колец на поршне двигателя ЗМЗ-511 (ГАЗ-3307, 66)

1 —компрессионные кольца; 2—кольцевой диск маслосъемного кольца; 3—осевой расширитель; 4—радиальный расширитель

Маслосъемное кольцо состоит из двух плоских стальных хромированных колец и двух расширителей: осевого и радиального.

При установке поршня в блок двигателя ГАЗ-3307, 66 плоские кольцевые диски 2 нужно устанавливать так, чтобы их замки были расположены под углом 180° один к другому и под углом 90° к замкам компрессионных колец.

При этом замки осевого расширителя 3 и радиального расширителя 4 должны быть расположены под углом 90° к ним (каждый).

Способы борьбы с избыточным давлением в масляной системе

Каждая болезнь проявляется определёнными симптомами. В соответствии с ними разрабатывается специальная методика лечения недуга.

Методы борьбы с высоким давлением масла в силовой установке подбираются исходя из причин его появления:

  1. при несоответствующей вязкости потребуется замена смазки с учётом условий эксплуатации агрегата, температурного режима в том числе;
  2. устранение засорений в маслопроводящих каналах и прочих элементах системы осуществляется с использованием специальных средств, представленных на современном рынке в огромном количестве. Также необходимо периодически очищать или заменять смазочные фильтры;
  3. регулярные технические осмотры способствуют своевременному обнаружению неисправностей в клапанах системы. Неподходящие или вышедшие из строя детали подлежат немедленной замене. При этом каждый элемент должен подбираться индивидуально, с учётом особенностей конструкции конкретного силового агрегата.

Как видно, ничего сложного в предотвращении избыточного давления моторной смазки в масляной системе двигателя нет. Даже неопытный автолюбитель может справиться с ним самостоятельно. А в случае появления подобной ситуации собственноручно выполнить достаточно простые манипуляции по устранению проблемы, наподобие замены маслянистой субстанции или непригодных к нормальному использованию деталей.

Восстановление мотора ГАЗ 53: наиболее серьезные повреждения и проведение капитального ремонта

Пренебрежение профилактическими средствами и игнорирование первичных признаков неисправности двигателя могут привести к достаточно плачевным последствиям, в особенности если он заглохнет в дороге. Подобными факторами, способными полностью вывести автомобиль из строя и даже сказаться на безопасности людей, находящихся в нем, служат следующие состояния:

  • стук в моторе;
  • клин движущихся элементов двигателя;
  • нехарактерный металлический звук при работе;
  • критическое понижение уровня масла.

Приведенные выше критерии являются сигналом для немедленного прекращения работы мотора и его полной остановки. В дальнейшем восстановить его работу можно лишь путем капитального ремонта, подразумевающего полную разборку двигателя и замену поврежденной его части.

Ремонт мотора грузовика Газ 53 Наиболее часто капремонт предполагает проведение операций, направленных на реставрацию двигателя. Выглядит перечень этих мероприятий так:

  • реставрация поршневой группы;
  • замена шатунных и коренных вкладышей коленвала;
  • полная замена всех уплотнителей, заглушек и сальников;
  • установка нового масляного насоса;
  • смена шестеренок коленчатого и распредвала;
  • обновление маслосъемных колпачков.

Капитальный ремонт двигателя является достаточно сложным процессом, который способен привести к серьезным материальным затратам. В первую очередь, они заключаются в покупке новых деталей, которые иногда довольно сложно достать. При этом даже проведение полноценной реставрации мотора может не дать положительного результата в виду того, что все остальные системы машины также находятся в крайне изношенном состоянии.

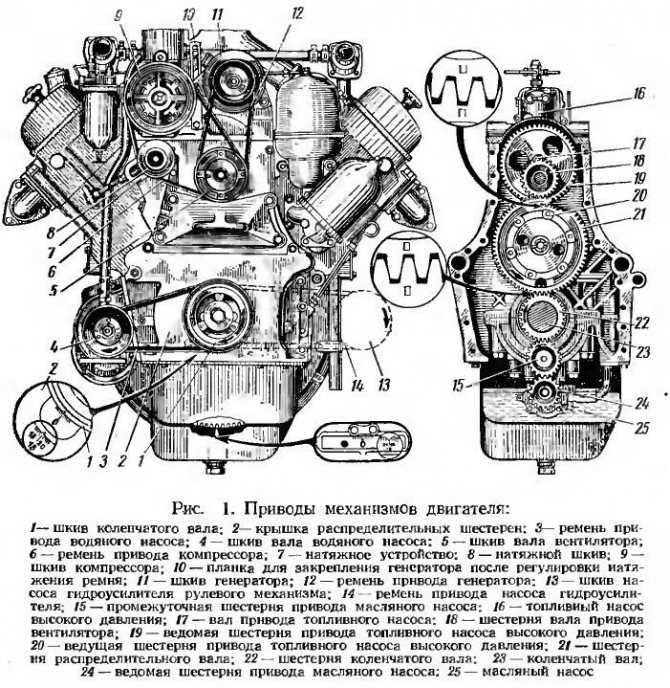

Схема устройство двигателя Газ 53

Недостатки поломки и проблемы двигателя ГАЗ 53

В моторе внутреннего сгорания Газ 53 система смазки иногда дает сбои. Падает давление

Автовладелец обращает на это внимание тогда, когда уже поздно. Двигатель перегревается, происходит деформация деталей

Чтобы избежать подобных проблем, необходимо раз в год появляться в сервис-центре, где машине будет оказана первая помощь. Проверены все узлы, установлены новые детали, взамен тех, которые износились.

Частой проблемой Газ 53 является деформация впускного коллектора. Также следом идет течь смазки из заднего коренного подшипника. Из-за чего повышается расход смазывающего средства.

Если транспортное средство эксплуатируется при высоких нагрузках, то возможно образование задиров на шейках коленчатого вала.

Из-за перегрева часто прогорают все прокладки на двигателе. Их тоже нужно менять ежегодно. Временами выгорает выпускной клапан. Это значит, что используется некачественное горючее.

Многие автовладельцы стараются тюнинговать мотор. Тюнинг заключается в установке нового дизельного двигателя ЗМЗ 53, например, от транспортного средства Волга. Преимущества последнего заключаются в следующем:

  • ест мало горючего;
  • жизненный ресурс превышает 400 тысяч километров;
  • легко заменять воздушный фильтр, масляный и топливный фильтрующие устройства;
  • высокий КПД.

Провести смену можно даже в обычном гараже. Для этого потребуется снять старый мотор, переварить крепления на рампе, сменить топливный бачок. Затем устанавливается новая электрическая проводка, конструируют переходники и переделывают карданный вал.

Похожая статья Технические характеристики двигателя ЗМЗ 511

Также делают подтяжку впускного коллектора. Обычно опытные механики проводят процедуру подтяжки после пробега в 2 тысяч километров. Это обязательное условие для старых силовых агрегатов.

Моторное смазывающее средство меняют через 6 тысяч километров. Регулировку клапанов делают после замены ГБЦ. Уровень моторного масла контролируют. Если нужно, то доливают.

Если вовремя не обратить внимание на неисправность мотора и не заменить необходимую деталь, то автовладелец имеет большой шанс потерять силовой агрегат. А на капитальный ремонт двигатель ставят через 250 000 километров

Также обращают особенное внимание на уровень охлаждайки. Особенно это касается летних периодов

Любое понижение жидкости в системе приводит к перегреву мотора. А это значит, что все резиновые прокладки выгорят быстрее, нежели при нормальном уровне охлаждающей жидкости.

Чтобы замерить компрессию, вам понадобится напарник. А также не забудьте приобрести специальный прибор – компрессометр. Чтобы провести процедуру, выкручивают свечи полностью. Открывают дроссельную заслонку и отключают АКБ.

Описание модели ГАЗ-3307 (3307)

Модификации автомобиля ГАЗ-3307:

– ГАЗ-330701 — исполнение “ХЛ” для холодного климата; – экспортные — ГАЗ-330706 — для стран с умеренным климатом и ГАЗ-330707 — для стран с тропическим климатом; – ГАЗ-33073 — грузопассажирское такси; – ГАЗ-33075 и ГАЗ-33076 — газобаллонные, работающие соответственно на сжиженном нефтяном газе (пропан-бутане) и сжатом природном газе; – ГАЗ-33072 — шасси для самосвалов; – ГАЗ-33074 — шасси для автобусов; – ГАЗ-3307 — шасси для специализированных автомобилей.

Грузоподъемность, кг — 4500

Снаряженная масса, кг — 3200 В том числе: на переднюю ось, кг — 1435 на заднюю ось, кг — 1765

Полная масса, кг — 7850 В том числе: на переднюю ось, кг — 1875 на заднюю ось, кг — 5975

Допустимая масса прицепа: с инерционно-гидравлическим приводом тормозов, кг — 3500 не оборудованного тормозной системой, кг — 750

Максимальная скорость автомобиля, км/ч — 90 То же, автопоезда, км/ч — 80 Минимальная устойчивая скорость на низшей передаче, км/ч — 5-6 Время разгона автомобилей до 60 км/ч, с — 32

Максимальная преодолеваемый подъем автомобилями — 25% То же, автопоездом — 18% Выбег автомобилей с 50 км/ч, м — 660 Тормозной путь автомобилей с 50 км/ч, м — 25

Контрольный расход топлива автомобилей: л/100 км: при 60 км/ч, л — 19,6 при 80 км/ч, л — 26,4

Радиус поворота: по внешнему колесу, м — 8 Габаритный, м — 9

Двигатель

Модификация ЗМЗ-53-1 1, бензиновый, V-образный (900), 8 цил., 92×80 мм, 4,25 л, степень сжатия — 7,6, порядок работы — 1-5-4-2-6-3-7-8, мощность 88.5 кВт (120 л.с.) при 3200 об/мин, крутящий момент — 284,5 (29 кгс·м) при 2000–2500 об/мин, карбюратор — К-135, воздушный фильтр — инерционно-масляный. Предусмотрена установка предпускового подогревателя ПЖБ-1 2 тепло производительностью 10400 ккал/ч (мощность 1 2 кВт).

Трансмиссия

Сцепление — однодисковое, с периферийными пружинами, привод выключения — гидравлический. Коробка передач — 4-ступ., передаточные числа: I — 6,55; II — 3,09; III — 1,71; IV — 1,0; ЗХ — 7,77. Карданная передача — из двух валов с промежуточной опорой. Главная передача — одинарная гипоидная, передаточное число — 6,17.

Колеса и шины

Колеса — дисковые, обод. 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины — 8.25R20 (240R508) моделей У-2 (К-84) или К-55А, давление в шинах передних колес — 4,5 кгс/см 2 ; задних — 6,3 кгс/см 2 . Число колес — 6+1

Подвеска

Зависимая: передняя — на полуэллиптических рессорах с амортизаторами; задние — на полуэллиптических рессорах с дополнительными рессорами; концы коренных листов всех рессор установлены в резиновых подушках опорных кронштейнов.

Тормоза

Рабочая тормозная система — с барабанными механизмами диаметр 380 мм, ширина передних накладок — 80 мм, задних — 100 мм, двухконтурным гидравлическим приводом (раздельный по осям), гидровакуумным усилителем. Стояночный тормоз — трансмиссионный барабанный (диаметр 220 мм, ширина накладок 60 мм), с механическим приводом. Запасной тормоз — любой из контуров рабочей тормозной системы.

Электрооборудование

Напряжение — 12 В аккумуляторная батарея — 6СТ-75 генератор — Г250-Г2 регулятор напряжения — 222.3702 стартер — 230-А1 катушка зажигания — Б114-Б (Б116) коммутатор зажиганий — ТК102А (13.3734 или 13.3734-01) добавочный резистор — СЭ107 (14.3729)1 распределитель (датчик-распределитель) — Р133-Б (24.3706) свечи зажигания — A11-30.

Заправочные объемы и рекомендуемые эксплуатационные материалы

Топливный бак 105 л бензин А-76; система охлаждения (с подогревателем), л — 23 вода или тосол — А40, тосол — А65 система смазки двигателя, л — 10 всесезонно М-8В или М-6/10В (ДВ-АСЗп-10В). при температуре ниже −20°С масло АСЗп-6 (М-4з/БВ,), (заменитель — всесезонно АСЗп-10) коробка передач — 3,0 л. всесезонно ТАП-1 5в. при температурах ниже −25°С масло ТСп-10 или ТСз-9гип (заменитель — всесезонно) ТСп-15K, при температурах ниже −30°С смесь ТСп-15К с 10-15% диз. топлива 3 или А); картер главной передачи — 8,2 л всесезонно ТСп-14гип, при температурах ниже −35°С ТСз-9гип (заменитель — при температуре ниже −35°С смесь масла ТСп-14гни с 10-15% диз. топлива 3 или А); картер рулевого механизма — 0,6 л, то же, что для коробки передач; амортизаторы 2×0,41 л, амортизаторная жидкость АЖ-1 2Т (заменитель — масло веретенное АУ); гидроприводы тормозов и выключения сцепления — соответственно — 1,35 и 0,25 л, тормозная жидкость “Томь” (заменитель — “Нева”); бачок омывателя ветрового стекла — 1,5 л. жидкость НИИСС-4 в смеси с водой.

Диагностика давления масла.

Горит лампочка давления масла на холостых оборотах двигателя. Это первый тревожный симптом. Но может быть не всё еще потеряно. Причиной низкого давления масла в двигателе может быть очень простой и легко устраняемой.

Самая дальняя точка от масляного насоса головка блока двигателя. Естественно  на коромыслах или на распревалу если он расположен в головке блока. Образуется самое низкое давлене. Но для нормальной работы двигателя оно должно присутствовать. Поэтому если даже просто открыть заливную пробку в клапанной крышке. Детали головки тщательно смазываются. При работающем двигателе будут видны брызги масла. Если их нет значит масло поступает с низким давлением. И уже даже по этому факту можно судить о том что в масляной системе неисправность. И уже можно судить о том почему загорелась лампа давления масла.

Но может быть и такое что неисправен датчик давления масла. Лампочка загорается . а детали головки блока смазываются обильно. Можно просто попробовать заменить датчик. Но будет более правильно, если измерить давление при помощи механического манометра.

Необходимо найти где находится датчик давления масла. Открутить его. На его место установить механический манометр. Он точно покажет давление масла в масляной системе. Давление масла ниже 0,2 Нм на холостых оборотах. Означает наличие неисправности.

Любую неисправность в двигателе необходимо начинать со снятия поддона. В первую очередь, конечно необходимо убедиться  в исправном состоянии маслоприёмника и мест соединения с насосом. Отсутствие трещин, грязи состояние уплотнений. Если все в порядке. Проверяются вкладыши коренных и шатунных шеек коленвала. Это можно сделать при помощи калиброванной пластиковой проволоки . Откручивается крышка коренных и шатунных подшипников ставится между шейкой коленвала  и вкладышем пластиковая проволока. Крышка закручивается с усилием, предназначенным для данной модели двигателя. Крышка снова снимается. И по ширине полученного пятна можно судить о величине  образовавшегося зазора. Он не должен превышать более 0,15 мм. Измерение это можно назвать условным. Потому что шейка коленвала изнашивается не равномерно. Износ образует овал. По поперечному сечению шейки вала. Поэтому данное измерение может дать приблизительное представление о износе. И  условно исключить или подтвердить причину неисправности.  Для того чтобы двигаться дальше в поиске неисправности.

Износ  распредвала и гидрокомпенсаторов.

Устройство системы смазки двигателя предполагает размещение распредвала в головке блока. Величина износа также проверяется при помощи пластиковой проволоки . Он не должен превышать  0,1 мм.

Если устройство системы смазки двигателя  предполагает размещение  рапредвала в блоке двигателя.  Можно попробовать  просунуть щуп между шейкой распредвала и втулкой. Если щуп походит, то износ недопустимый для дальнейшей работы. При наличии шатунов сделать это будет трудно. Но как вариант.

О потере масла в валах коромысел можно судить по износу втулок . Коромысла не должны болтаться влево вправо на валу

Стук гидрокомпенсаторов говорит о утечки давления в них.

Конечно более точная картина будет видна при полной разборке двигателя. И все подобные измерения не могут дать точного ответа на вопрос о износе двигателя. Единственное почему можно провести эти измерения, только  для того чтобы обнаружить причину не связанную с износом. Такую как нарушение уплотнений, трещины. Возможно масляный насос вышел из строя или заклинил редукционный клапан в одном положение. В результате чего  масло с магистрали высокого давления сбрасывается в обратку.

Устройство системы смазки двигателя имеет различные конструкции. Правильно определить причину неисправности можно . Зная конструкцию и схему. Но если двигатель прошел более 150 тыс км дело скорее всего в износе.

Технические характеристики

Газ 53 весит 3 тонны 250 кг. и имеет такие параметры:

  • от переднего бампера до заднего борта – 6 м. 40 см.;
  • от левого борта до правого борта – 2 м. 38 см.;
  • высота – 2 м. 22 см;
  • может брать груз 4 тонны;
  • просвет от днища до почвы – 26,5 см.;
  • дистанция между передними и задними колёсами – 3,7 метра;
  • стальные диски колёс;
  • между передними колёсами расстояние – 1 метр 63 см.;
  • бак вмещает 90 литров бензина;
  • сухое дисковое сцепление, приводится в движение рычагом.

Машина имеет тормоза барабанного типа с гидравлическим усилителем.

Характеристика двигателя Газ 53

На эту машину ставились две марки моторов. На более поздних – движители помощнее. На базовую машину с 1966 года устанавливали двигатель ЗМЗ 53, имеющий такие параметры:

  • бензиновый, карбюраторный тип;
  • шестицилиндровый, четырёхтактный;
  • объём двигателя Газ 53 – 4,25 л.;
  • вес – 265 кг.;
  • используется бензин марки А-76;
  • степень сжатия – 7,6;
  • запас масла – 10 литров;
  • мощность двигателя Газ 53 – 115 л.с.;

Технические характеристики двигателя ЗМЗ 53

могут несколько отличаться у разных моделей. Отличие незначительно. Марка двигателя Газ 53 могла повлиять лишь на грузоперевозку и немного на скорость. Клапана расположены сверху. Блок цилиндров, головка блока выполнены из алюминиевых сплавов.Фото двигателя Газ 53:

Кабина

Кабина просторная. Кроме водителя, может уместиться ещё 2 человека. Цельное сиденье во всю ширину кабины имеет мягкую спинку. Металлический каркас кабины с двумя дверцами – слева и справа.

Обслуживание

Силовой агрегат внутреннего сгорания имеет довольно неплохой рабочий ресурс и выносливость. За счет этого водитель может передвигаться на своем авто несколько лет и не думать о ремонте или замене деталей.

Если вы хотите получить еще больший ресурс, то необходимо проводить всевозможное обслуживание. Это не только будет поддерживать технические характеристики силового агрегата, но и позволит забыть о финансовых затратах:

  1. Необходимо регулярно менять моторное масло, как правило, каждые 6 тысяч километров пройденного пути. Специалисты рекомендуют использовать исключительно минеральный тип или полусинтетику. Дело в том, что такие масла подходят на все волги и уазы;
  2. Также требуется периодически подтягивать головку блока цилиндров и крепления впускного коллектора, так называемого паука. Специалисты рекомендуют проделывать данную процедуру каждые 1000 – 2000 километров. Если вы заменили прокладки ГБЦ или произвели ремонт, то тут же подтяните все болты и ремни. В остальных случаях проверка осуществляется каждые 30 тысяч километров. Также хочется отметить, что подтяжка осуществляется исключительно на холодном двигателе;
  3. Проверять уровень воды и охлаждающей жидкости. Данный процесс рекомендуется проделывать каждый день, особенно в летний период времени. Ведь если вы этого не сделаете, то могут возникнуть проблемы в виде перегрева силового агрегата. На все это потребуется очень много денег, что очень плохо. Это касается и тех, у кого двигатель Газ 53 на уаз. Дело в том, что в данном случае система охлаждения является больным местом;
  4. Не стоит забывать про регулировку клапанов. От этого зависит не только работоспособность двигателя, но и величина компрессии. Стоит отметить, что качественная система газораспределения не требует каждодневного обслуживания. Как правило, регулировка проводится после замены прокладок головки блока цилиндров и во время появления неприятного стука;
  5. Далее следует проверять уровень масла в поддоне двигателя внутреннего сгорания. Это касается водителей на волге и уазе. Проверка необходима для того, чтобы все механизмы получали свою порцию качественного масла и не выходили из строя. Если уровень недостаточен, то обязательно долейте моторного масла. В противном случае двигатель выйдет из строя. Также необходимо проверять приборы и датчики. Они должны показывать реальные цифры и не отклоняться;
  6. Немаловажным является и внешний осмотр автомобиля. Во время данного действия может обнаружиться течь масла. Специалисты говорят, что течь является основной проблемой двигателя ЗМЗ 53.

Если вы хотите, чтобы транспортное средство прослужило долгое время, то проводите диагностику и обслуживание. Необходимо сразу же ликвидировать проблемы и всевозможные поломки.

Также необходимо разбирать силовой агрегат, чтобы добраться до самого сердца. Сборка двигателя Газ 53 осуществляется при помощи набора ключей и специального опыта.

Чтобы заменить масло необходимо проделать следующие операции:

  • Открутить крышку горловины;
  • Снять пробку сливного отверстия и дать старому маслу вытечь;
  • Прикрутить пробку обратно;
  • Во время слива нужно быть очень осторожным. Дело в том, что масло очень горячее и можно обжечь кожу;
  • Отсоединить фильтр и поменять его на новый;
  • Заполнить немного масла в полость фильтра;
  • Заливаем качественное моторное масло до необходимого уровня;
  • Запустить силовой агрегат и дать ему поработать некоторое время. Это необходимо для того, чтобы масло попало на все механизмы;
  • Проверяем подтекания и уровень масла. В случае необходимости можно долить его.

Тюнинг

Мощность силового агрегата составляет 92 лошадиных силы при частоте вращения в 3200 оборотов в минуту.

Мотор с объемом в 4,25 литра имеет солидный запас по увеличению мощности.

Необходимо сказать, что даже такой капитальный тюнинг ЗМЗ 511 ресурс двигателя практически не изменяет.

  1. Отдельные умельцы путем полной переточки мотора и установки на него турбины поднимают мощность до уровня в 200 лошадиных сил.
  2. Изменение работы карбюраторной системы является популярной разновидностью тюнинга. Даже одна перенастройка карбюратора способна дать прибавку в 4-5 лошадиных силы. Стоит лишь понимать, что достигается подобная прибавка мощности исключительно за счет увеличения обогащения смеси. В итоге увеличивается расход топлива, что зачастую критично при использовании автомобиля для дальних перевозок грузов.
  3. Большой популярностью пользуется установка на мотор ЗМЗ 511 специальных инжекторов, что позволяет оптимизировать расход топлива и улучшает поведение автомобиля на низких оборотах двигателя. Рекомендуем использовать инжекторы от других моделей ГАЗов.
  4. Использование облеченного проточенного маховика может дать дополнительно 3-5 лошадиных силы, в зависимости от конкретного варианта маховика. Следует лишь помнить о том, что такая чрезмерная проточка может привести к ухудшению прочности этого элемента, а сам двигатель начинает нестабильно работать под минимальной нагрузкой.
  5. Использование облегченных поршней и коленвала позволяет добавить еще около десяти лошадиных сил. Отметим лишь, что подобный глубокий тюнинг не пользуется популярностью, так как данные работы отличаются повышенной сложностью, а эффект в виде десяти дополнительных лошадиных сил не приводит к кардинальному улучшению поведения автомобиля. Такой глубокий тюнинг будет оправдан в тех случаях, когда проводится капитальный ремонт двигателя и его восстановление после серьезных поломок.
  6. Установка турбины на двигатель ЗМЗ 511 станет самым радикальным и достаточно действенным способом повышения мощности двигателя. Необходимо лишь правильно определить характеристики используемых турбо систем, что и позволит повысить мощность силового агрегата без потери ресурса силового агрегата.
  7. Учитывайте, что тюнинг ЗМЗ 511 с использованием турбо должен выполнять профессиональный специалист, что и позволит вам избежать каких-либо проблем с надежностью и работоспособностью мотора.
  8. Повысить мощность двигателя ЗМЗ 511 можно путем установки модернизированной выхлопной системы, что добавит еще около 5-8 лошадиных сил. Используемая изначально выхлопная система придушивает двигатель и уменьшает его мощность. Вырезав несколько банок и поставив прямой выхлоп, вы сможете увеличить мощность мотора, что неизменно скажется на динамике автомобиля. Помните лишь о том, что в данном случае могут ухудшиться показатели экологичности и шумности автомобиля.

Конструкция гидравлического подъемника и его элементы

В свое время, ГАЗ-53 самосвал был не менее популярен, чем его прародитель. Однако сейчас все реже можно встретить рабочую разновидность этого автомобиля. С течением времени практически все они исчерпали свой лимит прочности и на сегодняшний день являются бездействующими.

Чертеж с размерами конструкции гидроцилиндра кузова Газ 53

В ее роли выступает масло, а схема устройства подъемника включает в себя следующие детали:

  • накопительный бачок;
  • масляный фильтр;
  • гидроцилиндр;
  • клапан опускания платформы;
  • клапан управления;
  • предохранитель клапана управления;
  • обратный клапан;
  • шестеренный насос;
  • коробка отбора мощности;

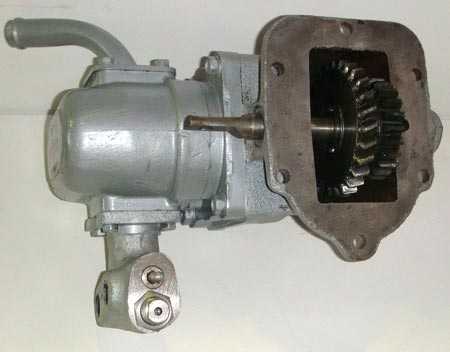

Так выглядит коробка отбора мощности Газ 53

Как видим из вышеприведенных элементов, конструкция гидравлики ГАЗ 53 имеет достаточно сложную структуру. Каждая из этих деталей является полноценным устройством, состоящим из своих частей и конструктивных элементов.

Для обеспечения работы подъемника они заполняются маслом, которое подается к ним при помощи насоса. Равным образом для его опускания жидкость покидает гидроцилиндр ГАЗ-53 через обратный клапан. Подобный процесс дает возможность обеспечить полноценную работу платформы и существенно облегчить человеческий труд.
