Замена тосола на Газель

Не многим автолюбителям удалось разобраться с вопросом по замене охлаждающей жидкости на автомобиле Газель (Gazelle). Поэтому данная статья попробует решить проблему, подобрав максимально практичные советы в этом направлении.

Откуда подойти к проблеме

Начинать следует с установления сроков по замене охлаждающей жидкости, они, как правило, устанавливаются заводом производителем автомобиля. В данном случае рекомендуется совершать замену тосола (антифриза) через 60 тыс. км, или через 2 года эксплуатации. Дополнительной причиной, которая служит сигналом для замены жидкости, является изменение ее заводского цвета на рыжеватый. Подобные изменения указывают на выработку ингибирующих присадок, что чревато для системы охлаждения.

Примечание. Желательно придерживаться рекомендаций производителя при выборе охлаждающей жидкости. Замену тосола (антифриза) следует производить исключительно на охлажденном моторе. Во время выполнения работ по замене тосола (антифриза) необходимо быть предельно осторожным.

Освобождаем систему охлаждения Газели

Автолюбителям желающим производить замену охлаждающей жидкости самостоятельно, необходимо иметь под рукой накидной ключ, лоток, тосол (антифриз). Порядок слива жидкости следующий:

  • Производится установка автомобиля на ровной поверхности;
  • Снимается крышка расширительного бачка;
  • Открывается кран отопителя, путем поворота его до упора вправо;
  • На патрубок сливного радиаторного отверстия надевается шланг соответственного диаметра;
  • Устанавливается лоток для слива отработанной жидкости;
  • Опускается сливной шланг в лоток и открывается кран радиатора;
  • Сливается отработанная жидкость.

После слива отработанной жидкости из радиатора, по той же самой схеме, перекидывается сливной шланг на кран, что расположен на левой стороне двигателя, и сливаются остатки тосола (антифриза) из каналов блока цилиндров. После чего, закрываются оба сливные крана.

Заполнение системы антифризом

Для начала желательно промыть систему охлаждения от остатков старой жидкости. Для этого через расширительный бачок заливается нужное количество водопроводной воды. После чего запускается двигатель автомобиля на 5 минут и потом глушится. Слив воды производится так же, как сливалась до этого жидкость, после чего система готова к заполнению свежим тосолом (антифризом).

Так как охлаждающая жидкость токсична для окружающей среды, то чтобы ее не проливать на землю, лучше пользоваться лейкой (воронкой), с широкой горловиной. Итак, вставив воронку в горловину расширительного бачка можно медленно заливать в него тосол (антифриз). На тот случай, если заливаемая жидкость медленно проходит по системе, нужно продавить рукой шланг радиатора. После заполнения системы до нужного уровня, необходимо снова запустить мотор и прогреть его до рабочей температуры.

Примечание. Если при работающем моторе не происходит включение вентилятора, и с отопителя подается холодный воздух, значит, образовалась воздушная пробка. В таком случае нужно заглушить мотор и дать ему остыть, затем открыть крышку расширительного бачка и снова запустить мотор на 5 минут. После чего закрутить плотно крышку бачка.

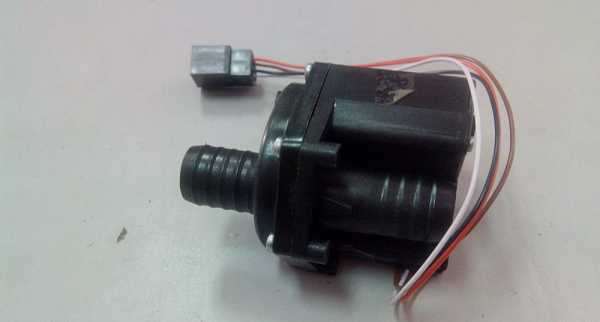

Совет. Если автомобиль оснащен дополнительным отопителем, следует включить электронасос. После чего доливается жидкость и закрывается пробка бачка. Затем следует дать мотору остыть, чтобы еще раз проверить уровень жидкости.

Устройство и элементы

Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.

Термостат

Наиболее часто со строя выходит термостат. В первую очередь, это связано с некачественными запасными частями. Термостат выполняет роль регулировочного клапана, который контролирует поток циркуляции ОЖ по движку. Как известно, двигатель 402 имеет большой и малый круг циркуляции «охлаждайки».

При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.

Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.

Водяной насос

Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 — этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.

Наиболее частыми неисправностями считаются — износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.

Радиатор и вентилятор

Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.

Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.

Патрубки и водяная рубашка

Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.

Водяная рубашка выполняет роль поглотителя тепла непосредственно внутри блока цилиндров, после чего всё выводится к радиатору для проведения последующего охлаждения. Износ, а точнее коррозия водяной рубашки приведёт к утечке «охлаждайки», что может послужить гидроударом, если ОЖ попадёт в цилиндры.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

  • охлаждающая жидкость (тосол или антифриз);
  • радиатор;
  • вентилятор;
  • термостат;
  • водяной насос (помпа);
  • соединительные патрубки;
  • расширительный бачок;
  • отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Газель бизнес перестало дуть горячий воздух только холодный

регулировка сцепления газель бизнес двигатель 4216

1. недостаточно антифриза/тосола в радиаторе. Это самая простая «тупая причина». Решается доливкой антифриза/тосола.

2. не работает кран печки под капотом, который тросиком из салона закрывает/открывает ход тосолу через печку. Либо сам этот тросик не фурчит. В практике не встречал, поэтому решения не предложу. Диагностируется элементарно — крутиш ручку регулятора температуры в салоне и смотриш чо происходит с этим самым регулятором. Удобнее делать с напарником.

3. забит рабиатор печки. Причем забит может быть снаружи (т. е. всяккие мухи/тополинный пух/прочее дермо, которое попадает через заборное отверстие под между лобовухой и капотом) либо изнутри (ржавчина/всякая х… ня которую барыги и «талантливые» водители льют в радиатор) . Если в вашей тачке ести салонный фильтр то радиатор печки снаружи будет чистый, а засртся именно фильтр и его надо будет поменять/почистить. Описывать не буду — ищете по форуму, есть путвая ветка как это делается. Если забит изнутри, то я делел так (успешно примененно на 2-х из 2-х марках 90 кузова у товарищей) : берем таз/ведро. наливаем теплую/горячую воду. растворяем там лимонную кислоту сколько не жалко (можно и без кислоты тоже помогает) . ещ нужен насос (например погружной с дачи) . снимаем входной и выходной патрубки печки. с помощью шлангов и хомутов подходящего диаметра нужно собрать систему чтоб насос накачивал воду из таза в печку, а из печки вода сливалась бы обратно в таз. включаем и гоняем тоже сколько не жалко по времени. эффект наблюдался в обоих моих случаях. причем в одном случае продавить воду через радиатор в прямом направлении насосо вообще не смог — слетали шланги. прришлось качнуть в обратном направлении — вылетела небольшая кучка дерма и вс потекло. Поэтому есть смысл качнуть сначала в прямом направлении а потом в обратном. Если руки растут не слишком далеко от головы то ничего сложного нет. тосол из системы сливать не нужно. конечно при снятии шлангов с печки пара стаканов прольется — поэтому потом нужно проконтрорлировать уровень в радиаторе.

4. сломан рычаг (а именно его крепление к штоку) , который поворачивает заслонку внутри печки и направляет воздух через/мимо радиатора печки. Здесь прав Vamer. такая причина встретилась на других двух марках 90 кузова у друзей и на мом лично. Небольшое уточнение. у меня форма этого рычага (см. вложение) Г-образная и крепилась к штоку хлипким болтиком. причем закручивать его надо было со стороны двигателя — практичеки нереальная задача. В одном случае болт вообще обломился, а во втором ослабился и рычаг начал провисать и не мог выполнять свою функцию. решили вопрос высверливанием старого болта длинным тонким сверлом. при этом родная резьба естесно похе. р. илась. далее в получившееся отверстие вставляем подходящий по длинне и диаметру болт, а со стороны двига на него накручиваем гайку. В общем нужны ловкие пальцы, а лучше длинный пинцет.

Итог: вс вышеперечисленное проделывал лично на четырх разных авто. в 2-х случаях — забит радиатор изнутри, в 2-х других случаях — сломано крепление рычага. Эффект гарантирован. Все машины марк2 jzx90.

Практичеки во всех сервисах в таких случаях говорят что «завоздушило» печку. Это можно считать разновидностью причины 3. Но ИМХО это вообще чушь, т. к. я сам разбирал печку до радиатора раз 8 и учытывая расположение впускные и выпускные патрубков радиатора печки его просто не может завоздушить — весь воздух в рабочем порядке под давленнием полюбому улетит в радиатор!!!

Описание

Двигатель ЗМЗ-402 – один из самых массовых, которые когда-либо выпускались в Заволжье. Этот мотор имеет алюминиевый блок с «мокрыми» чугунными гильзами. Распределительный вал находится внизу. Данный агрегат выпускался серийно с 1981 по 2006 гг. Изначально 402 двигатель для «Газели» не предусматривался. Это был модернизированный мотор 24Д, который ставится на советскую «Волгу». Среди существенных отличий 402-го мотора стоит отметить измененный выпускной коллектор, иной подъем распредвала (он стал выше на 0,5 миллиметра) и масляный насос. В остальном ЗМЗ-402 был копией мотора 24Д – двигателя из 50-х. О проблемах ДВС мы расскажем позже. Кстати, схема двигателя «Газели» (402 ЗМЗ) есть на фото в нашей статье.

Замена термостата ЗМЗ 405, пошаговая инструкция с фото.

Доброго времени суток уважаемые читатели. Тема сегодняшней записи – замена термостата ЗМЗ 405.

В статье вы найдете перечень инструмента и расходных материалов, необходимых для замены термостата, типовые неисправности термостата, рекомендации по доработке двигателя для упрощения замены термостата в будущем.

Перечень инструмента и расходных материалов, необходимых для замены термостата змз 406-405-409:

Возможно, понадобиться:

Последовательность действий по замене термостата.

Шаг 1 – сливаем охлаждающую жидкость, используя кран на радиаторе или блоке двигателя (сольется достаточно для замены термостата из любого крана).

Шаг 2 – при помощи отвертки ослабляем хомуты (верхний и нижний) и снимаем верхний патрубок с крышки термостата.

Шаг 3 – отцепляем (предварительно запомнив, записав или сфотографировав) все провода идущие к датчикам на корпусе термостата.

Шаг 4 – при помощи шестигранника откручиваем корпус термостата

Шаг 5 – зажимаем его в тисы, и располовиниваем открутив верхнюю крышку ключом на 13

Шаг 6 – отчищаем от старых прокладок крышку корпуса термостата, сам корпус и ГБЦ.

Шаг 7 – меняем термостат на НОВЫЙ, меняем прокладки.

Сборка производиться в обратной последовательности.

Все вы поменяли термостат и сэкономили примерно 700-800 рублей.

Лайфхак или как доработать двигатель для замены термостата без снятия его корпуса….

С 1994 года двигатели ЗМЗ выпускаются с идиотским конструктивным дефектом – невозможно поменять термостат без снятия корпуса, так как невозможно выкрутить болт крепления верхней крышки.

Подробнее про доработку на фото:

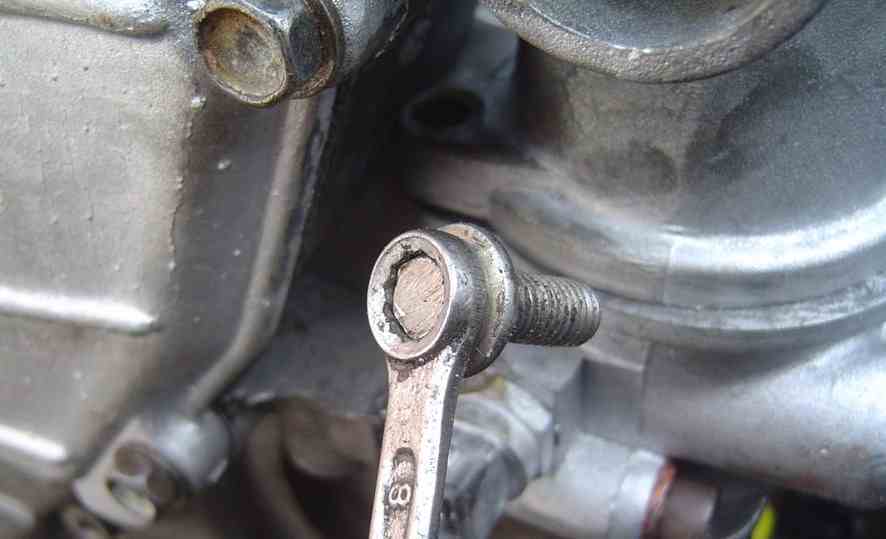

с болтом с головкой на 10 открутить не выйдет!

а вот если спилить его шляпку по ширине и высоте…..

вот теперь можно менять без разбора

Термостат изменил температурные характеристики.

Это самая частая неисправность на этих двигателях. Дело в том, что отечественные термостаты не отличаются качеством и со временем деградируют. Итогом, как правило, становиться снижение температуры открывания. Как следствие двигатель быстро прогревается, но никогда не прогреется выше определенной температуры (обычно это 50-60 градусов) что ведет к увеличению расхода топлива и ускоренному износу двигателя, а зимой из бонусов вы получите еще и холод в кабине.

Эта неисправность возникает по причине низкого качества термостата.

Термостат заклинил в закрытом положении.

Это вторая по распространенности неисправность термостата. При этой неисправности двигатель кипит! Охлаждающую жидкость выдавливает из расширительного бачка и эксплуатировать автомобиль в этом режиме недопустимо.

Эта неисправность возникает из-за накипи и мусора в системе охлаждения.

Термостат заклинил в открытом положении.

При этой неисправности двигатель будет долго прогреваться и никогда не прогреется выше 50-70 градусов (в зависимости от температуры на улице и режима эксплуатации). В целом ездить с такой неисправностью можно, но не желательно, так как недогрев двигателя чреват его ускоренным износом и повышенным расходом топлива….

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования

Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.

Система охлаждения автомобиля

В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить

Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.

Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора

Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров)

Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из мотора по магистрали проникает в отопительный прибор печки, от этого он нагревается. В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.

Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.

Карбюратор на «Газели» с 402 двигателем

Что касается системы питания, здесь использовался отечественный карбюратор «Пекар» модели К151. Это штатный элемент, коим укомплектовывались все 402-е двигатели. «Газель» не стала тому исключением.

  • Расход топлива. С карбюратором К151 «Газель» тратила порядка 25 литров бензина, причем 92-го. Установка «Солекса» позволяет снизить данный параметр примерно на четверть.
  • Работа двигателя. Как не пытались настраивать «Пекар» автомобилисты, мотор все равно работал неустойчиво. На холостых плавали обороты, при разгоне ощущались провалы. На «Солексе» таких проблем нет.
  • Ресурс. К151 обладает малым ресурсом. Через 50 тысяч километров он приходил в негодность. Причем К151 не подлежал ремонту – попытки установить ремкомплект были тщетными. Мотор работал еще хуже. Кстати, К151 мог выйти из строя и раньше. Известная болезнь – заклинивание заслонки вторичной камеры. «Солекс» имеет вдвое больший ресурс и легко поддается ремонту.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

Термостат змз 406, летний и зимний

Наши продавцы не утруждают себя особо умственной деятельностью, поэтому если вы обратитесь с вопросом о термостате, вам продадут заводской термостат с температурой открытия 85 градусов «товарища Цельсия». На самом деле выпускаются термостаты и с другими характеристиками. Для нашей необъятной родины я держу три «температуры». 85 (заводская установка), 80 и 70 градусов. Для средней полосы летним является вариант 80 градусов, для Югов – 70. Сразу скажу, что с точки зрения классического инжекторного моторостроения – это неправильный подход. В карбюраторном двигателе, рабочую температуру задает именно термостат. В инжекторном двигателе это делают мозги и прошивка. Если термостат открывается раньше, чем двигатель набрал рабочую температуру, мозги будут считать, что он не прогрелся и будут «докидывать» бензин. Если открывается позже, то перегрев и элементы калильного зажигания. Поэтому устанавливая «летний» термостат змз 406, мы изначально получаем больший расход топлива. Выбор остается за клиентом. Или повышенный расход топлива или пробитая прокладка гбц. Термостаты я предпочитаю владимирского . Брака и разброса по параметрам меньше чем у остальных. На своем сайте они честно пишут, что используют импортный термоэлемент. Термостаты комплектую резиновым уплотнительным кольцом, чтобы сервис или клиент уже не бегал по магазинам «по мелочам». Еще один момент касаемый бренда «Электон»: в заводских коробочках лежат именно их термостаты.

термостат Электон, 70 градусов

Рабочая температура двигателя Каменс


Во время работы мотора Камминс, температура газов внутри его рабочих цилиндров постоянно изменяется от 80 до 2200 град. При этом, минимальное значение соответствует температуре воздуха в конце впуска, а максимальное – процессу сгорания рабочей смеси. Учитывая достаточно высокую температуру горения мелкораспыленного жидкого топлива, не трудно догадаться, что и сама конструкция двигателя, при работе в таких условиях, может прогреться до значительной температуры.

Однако, уже при достижении отметки в 100 град., происходит перегрев деталей мотора и наблюдается разжижение его смазочного материала. Снижение густоты смазки, в свою очередь, усиливает трение и ускоряет износ контактирующих поверхностей, что неблагоприятно сказывается на продолжительности их срока службы.

Рабочая температура двигателя Каменс на ГАЗели, КамАЗе и др. автомобилях составляет 90…95 град.

При этом следует отметить, что несоблюдение нижней границы также является опасным для технического состояния двигателя. Переохлаждение, как правило, приводит к ухудшению процесса смесеобразования и увеличению потерь энергии на трение, вследствие чего, повышается интенсивность износа

поршневых колец

,

поршней

и рабочих

цилиндров

Так почему закипала Газель?

Кто бы знал? Оказывается, во входящем патрубке системы отопления (идущем на радиатор печки), в салоне автомобиля (под панелью приборов), предусмотрено наличие небольшого, прям совсем маленького (который хрен заметишь, пока не залезешь) краника.

Работает сие чудо инженерной мысли (без сарказма, на самом деле штуковина хорошая) по типу крана маевского. Немного приоткрыл винтик, воздух стравило и закрутил. Все! Вы, понимаете, все!

Вот эта вот блядская маленькая штуковина, как раз и предназначена для стравливания воздуха в самой верхней точке системы охлаждения.

Собрали. Залили новый антифриз. Шатаем. Проблем нет. Все.
