Система зажигания газ 2410 двигатель 402 схема

Проверка и замена модуля зажигания ЗМЗ-406

Электронный блок, обрабатывая данные, полученные от датчиков системы, управляет работой двух катушек зажигания, подавая на них импульсы низкого напряжения.

Искрообразование происходит одновременно в двух цилиндрах: первом и четвертом или втором и третьем.

Катушка зажигания это трансформатор, преобразующий импульсы низкого напряжения, поступающие от блока управления в первичную обмотку, в высоковольтное напряжение во вторичной обмотке.

Катушки — двухвыводные моделей 3012.3705 или 406.3705.

Их неисправности чаще всего объясняются перегревом или межвитковым замыканием, вследствие работы с недопустимо большими зазорами у свечей зажигания или в местах соединения высоковольтных проводов.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Источник

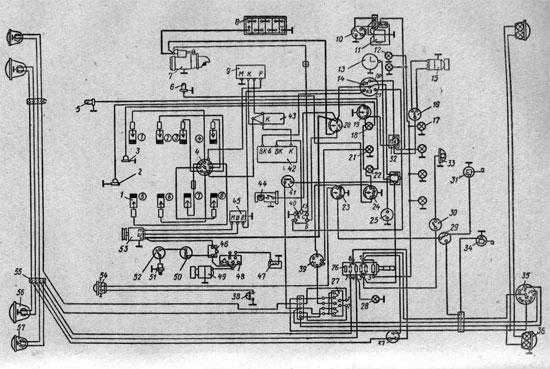

Схема электрооборудования

В первую очередь отметим, что любая схема электрооборудования автомобиля, в том числе и такого, как ГАЗ 53 оснащена следующими элементами:

  • ГПТ – генератором переменного тока;
  • КТС – системой зажигания контактно-транзисторной;
  • подогревателем пуска;
  • проводкой различного напряжения, соединяющей все элементы в единую схему.

Система зажигания

Рассмотрим для начала систему зажигания. Известно, что она батарейная, с напряжением в цепи 12 В .

Состоит она, кроме того, из следующих компонентов:

  • коммутатора;
  • источников, подающих ток;
  • катушки;
  • резистора (добавочного);
  • распределителя зажигания (трамблера);
  • свечей с их наконечниками;
  • выключателя зажигания;
  • проводки.

Отметим, что четкая работа двигателя напрямую зависит от нормального функционирования системы зажигания. Во избежание радиопомех, вызванных системой зажигания, провода снабжаются распределителем сопротивления (это касается в основном проводов ВН), а наконечники свечей зажигания – подавительными резисторами. (См. также статью Особенности схемы электропроводки ГАЗ.)

Рассмотрим теперь каждый элемент системы зажигания в отдельности и узнаем, как он функционирует.

Свечи зажигания на ГАЗ 53 обязательно должны иметь заводской зазор в 0,85 мм. Они должны быть с нихромовым электродом – подойдут А11, А11-1, А10-H и другие. Порядок зажигания видно на фото ниже.

  • Распределитель зажигания применяется в этом автомобиле такой, чтобы частота вращения его валика составляла одну минуту с бесперебойным искрообразованием. Функционирует одновременно с катушкой зажигания. Вращается валик обязательно по часовой стрелке.

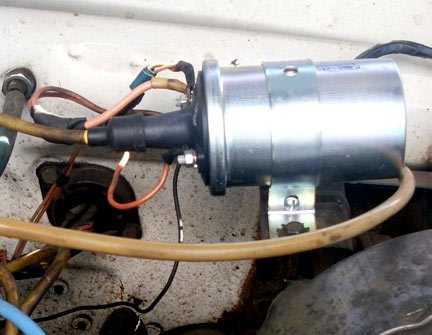

  • Катушка зажигания – Б114-Б или Б116 (более усовершенствованная). Формирует импульсы высокого напряжения в системе зажигания автомобиля ГАЗ 53. Имеет номинальное напряжение в 12В и вторичное напряжение – 17кВ.
  • Коммутатор зажигания усиливает сигнал датчика-распределителя и катушки зажигания. (См. также статью Схема электропроводки Газель: как установить самому.)

Проводка

Основные правила, которые соблюдаются в работе с проводкой следующие.

Тщательное внимание всегда уделяется проводке ГАЗ 53, которая может быть подвержена различным воздействиям. Если нарушится изоляция какого-нибудь провода, то его металлическая составляющая может касаться корпуса автомобиля, тем самым, вызывая короткое замыкание
Не стоит говорить, к чему это приводит (обгорание изоляции, возникновение пожара и т

д.).
Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля. В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т

п.
Кроме того, особое внимание следует уделить чистоте и плотности присоединения проводов к зажимам. Следить необходимо тщательно за тем, чтобы на поверхность проводов не попадали такие смеси, как бензин или масло, способные разрушить изоляцию и сократить срок службы проводов.
Обязательно нужно проверять исправность перемычки, расположенные между мотором, рамой и кабиной ГАЗ 53.

Проводка автомобиля ГАЗ-53 настолько важная составляющая, что простая ее модернизация приводит к ощутимым положительным изменениям в работе двигателя. (См. также статью Особенности схемы электропроводки Газель Бизнес.)

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

  • Аккуммуляторная батарея;
  • Коммутатор;
  • Свечи зажигания;
  • Датчика распределитель;
  • Высоковольтные и низковольтные провода;
  • Катушка зажигания;
  • Дополнительное стартерное реле;
  • Добавочный и помехоподавляющий резистор;
  • Указатель тока;
  • Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

  • Сопоставление момента возникновения искры и работы двигателя;
  • Достаточная мощность искры;
  • Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

  • Датчик-распределитель;
  • Токоразносная пластина (бегунок);
  • Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

  • Правильно отрегулирован зазор между электродами свечи;
  • Исправная катушка зажигания;
  • Нужная форма импульсов коммутатора;
  • Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110 Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Recommendations

Comments 38

А зачем вообще использовать датчик холла? Пользуйте оптопару и будет возможность точной установки по цветовому сигналу самой оптопары.

Многое зависит от точности изготовления шторки, а не только от датчиков. А также от установки шторки на ось.

Я себе установил два датчика Холла и все работает великолепно.

Друг, купи коммутатор двухканальный(Энергомарш), и не парь себе мозг, он работает на одном датчике холла, нужно только шторки сделать…

Именно поэтому я отказался от схемы с двумя датчиками, и сделал схему с ОДНИМ датчиком на двухканальном комм-ме. За подробностями — ко мне в бж. А два датчика ты никогда не выставишь с нужной точностью. А точность здесь нужна +- угловая минута. Вот так вот.

+1 я тоже так сделал) Но до сих пор переживаю что шторки не 100% ровные… После установки, начались проблемы с карбом, недавно почистил, но до сих пор не получается нормально настроить карб…поэтому немного грешу на зажигагие…((

Именно поэтому я отказался от схемы с двумя датчиками, и сделал схему с ОДНИМ датчиком на двухканальном комм-ме. За подробностями — ко мне в бж. А два датчика ты никогда не выставишь с нужной точностью. А точность здесь нужна +- угловая минута. Вот так вот.

Почему нельзя выставить два датчика Холла? Есть такой прибор у токарей «угломер». Если нет -обратись к любому токарю и он за 200 р разметит пластину с точностью до секунды. Я вообще размечал ученическим транспортиром. Потом у токаря попросил угломер — разница от 90* оказалась 2*7″.

Пластину — да, можно. А вот датчик на ней закрепить строго под 90 — нельзя. Возьми в руки датчик и погляди на него внимательно. Ты все поймешь, ты все увидишь сам. ))

Да чего мне на него смотреть?! У меня стоит и главное РАБОТАЕТ! Датчики от классики. Когда проверил свою разметку «промахнулся на 2 градуса и 7 минут. Это не много.А если куплены датчики на авторынке, да еще и с » кривыми» отверстиями — тогда понятно почему они ровно не становятся. Так что сам внимательно смотри, когда покупаешь…

Посмотри у меня в БЖ. Там много инфы. А по сути выстави 1 поршень в ВМТ на такте сжатия по меткам (выкрути свечу чтобы быть уверенным), установи трамблер, дальше очень внимательно определи где у тебя 1й контур и где 2й ( пометь маркером или канцелярским штрихом) пометь все элементы от ДХ до КЗ. Далее поставь бабочку в такое положение, чтобы своей шторкой она слегка заходила в ДХ 1го контура (1 и 4 цилиндр), затяни гайку. Имей в виду, что шторка вращается ПРОТИВ ЧАСОВОЙ СТРЕЛКИ! И не перепутай контура! 1ДХ — 1КОММ — 1КЗ — 1,4 цилиндры 2ДХ — 2КОММ — 2КЗ — 2,3 цилиндры

2-контурное зажигание с одним датчиком холла (ДХ) или двумя может быть установлено на любой автомобиль с трамблером нового образца. Инсталляция такого зажигания возможна не только посредством 2-х коммутаторов, но и с помощью одного коммутатора с 2-канальным принципом работы.

Двигатель ЗМЗ-409

Также отдельного внимания заслуживает двигатель ЗМЗ-409 «Газель». Нужно отметить, что данный ДВС разработан для легковых и грузопассажирских машин марки УАЗ. Однако его можно встретить на некоторых «Газелях». Выпуск был начат в 1996 году.

ЗМЗ-409 — 4-цилиндровый двигатель с объемом 2,693 литра и мощностью 94,1 кВт. Современная вариация ДВС соответствуют требованиям Евро-4. Расход топлива достигает 12 литров. При этом у ЗМЗ-409 блок цилиндров одинаковый с моделью ЗМЗ-405. Среди модификаций нужно выделить:

  1. ЗМЗ-409.10 — отвечает нормам Евро-2 и имеет мощность 142,8 л.с.
  2. ЗМЗ-4091 — выпускается в 2007 года, соответствует Евро-3 и имеет мощность 125 л.с.
  3. ЗМЗ-40904 — мощность равна 142,8 л.с., крышка головки изготовлена из пластика, на раме есть форсунки двухпоточного распыления, присутствует датчик абсолютного давления.
  4. ЗМЗ-40905 — аналогичен предыдущему, однако соответствуют Евро-4.

Устройство и схема спидометра Газ 3110

Спидометр с электрическим приводом Газ 3110 устроен по такой же схеме, как и у всех автомобилей-современников. Показания на шкале зависят от количества оборотов вторичного вала коробки передач. От него приводится в движение редуктор спидометра, в который встроен датчик. Датчик может быть нескольких типов и о нем мы поговорим отдельно. Сама же принципиальная электрическая схема работы спидометра показана на фотографии.

Принципиально, он устроен следующим образом. Частота вращения вторичного вала коробки передач преобразуется в электрические импульсы, которые с определенной частотой датчик передает на исполняющее устройство в панели приборов. Точный сервопривод преобразовывает электрический сигнал в механический и по типу механического спидометра приводит в действие стрелку спидометра и шестерни одометра. Также существуют цифровые одометры, где показания выводятся не в привычном аналоговом виде, а на жидкокристаллический дисплей. В принципе, нет никаких проблем с тем, чтобы и спидометр сделать полностью цифровым. Только все дело в привычке.

Описание

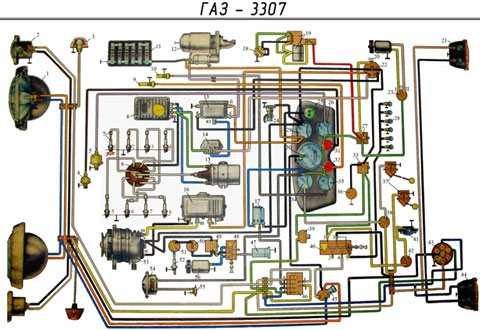

Электросхема ГАЗ-3307 — это рисунок, на котором расположены пиктограммы электрических элементов автомобиля, соединенные между собой коммутационными линиями, обозначающими провода. Оборудование расположено приблизительно в тех местах, где оно находится при взгляде на машину сверху, хотя возможны отклонения (иногда существенные). Слева обычно находятся фары и подфарники передней части автомобиля, правее — электрооборудование моторного отсека, салона и задние фонари.

Электросхемы бывают черно-белыми и цветными. Последние удобней читать, цвета линий такие же, как у соответствующих проводов. Часто электрические узлы показаны в виде картинок (панель приборов, стартер, фары и прочие), их можно узнать, не заглядывая в «легенду» (поясняющий текст под схемой или сбоку от нее). Пример цветной электросхемы приведен ниже.


Черно-белые схемы, как правило, подробнее, на них часто представлена дополнительная информация (например, тонкими линиями показаны проводники тока внутри приборов). Цвет проводов обозначается буквой (Ч — черный, З — зеленый и так далее). Цифры (2; 0,5 и другие) в разрывах коммутационных линий — площадь сечения провода в квадратных миллиметрах.

Существуют стандартные пиктограммы и условные изображения тех или иных устройств. Рядом с ними (иногда на выноске) стоит число или буква с цифрами. Это обозначение элемента, наименование которого указано в «легенде».

Неисправности коммутатора — симптомы и признаки

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

– обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается

надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы

– возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке

, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;рабочий уровень напряжения – 13,5 Вольт;обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;

ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Общее в электрооборудовании «Газелей»

Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.

Расположение аккумулятора в Газели

  • Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
  • Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
  • Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
  • Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
  • Потребители электроэнергии:

Лампы фонарей и фар, габаритов, освещения салона;

Задние габаритные фонари на Газели

Устройство системы зажигания ГАЗ 53

На ГАЗ-53 установлена бесконтактная транзисторная система зажигания, первичная цепь которой выдает напряжение 12 вольт. Система зажигания считается батарейной, состоящей из источников электрического тока, которым может выступать аккумуляторная батарея, катушки зажигания, коммутатора, датчика-распределителя, и другого электрооборудования газ 53, которое чаще всего и вызывает проблемы, так как его необходимо настраивать, свечей с наконечниками, добавочного резистора, выключателя зажигания проводов низкого и высокого напряжения.


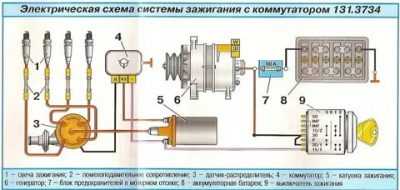

на чертеже показана полная схема системы зажигания ГАЗ-53

Система зажигания является одной из самых важных систем в автомобиле, так как именно от ее исправной работы зависит работа двигателя, а также расход топлива всего автомобиля. Для подавления радиопомех, которые создают провода высокого напряжения и наконечники свеч, на первых установлены распределенное сопротивление, а на вторых — подавительные резисторы.

В свою очередь катушка состоит из трансформатора, в который вмонтирован железный сердечник. На этот сердечник сверху намотана первичная обмотка, а под ней вторичная. Сам трансформатор является стальным корпусом, который герметично закрыт, внутри него вместе с сердечником залито масло.


Для обслуживания этого трансформатора предусмотрена пластмассовая крышка, которая способна выдержать воздействие высокого напряжения.

Первые грузовые автомобили ГАЗ 53 имели контактно-транзисторную систему зажигания, затем она стала бесконтактной электронной. Так как контактная (или контактно-транзисторная) система уже безнадежно устарела, будем рассматривать бесконтактную систему. Система зажигания ГАЗ 53 состоит из низковольтной и высоковольтной цепи. В низковольтную цепь входит:

  1. Аккумуляторная батарея. В батарее параллельно между собой соединены шесть банок по 2 вольта, в общей сложности получается 12 вольт. На ГАЗ 53 стандартно устанавливается аккумулятор 6СТ-75 емкостью 75 а/ч.
  2. Аккумуляторные провода с клеммами. Провода многожильные и имеют большое сечение.
  3. Замок зажигания. Служит для подачи питания в низковольтную цепь.

    В самом крайнем левом положении (по часовой стрелке) замыкаются контакты на втягивающем реле стартера, и двигатель стартером приводится в движение.

  4. Прерыватель. В ГАЗ 53 он находится в трамблере. В контактном зажигании роль прерывателя выполняли кулачковый вал трамблера и контакты зажигания, в более современном варианте роль прерывателя выполняет датчик Холла.
  5. Коммутатор. Обеспечивает стабильную работу прерывателя.
  6. Вариатор (сопротивление). Обеспечивает стабильный запуск двигателя и разгружает работу катушки зажигания на больших оборотах ДВС. За счет вариатора катушка не перегревается. На более современных вариантах системы вариатор был убран (в модели газ 3307), а роль вариатора стал выполнять дополнительный транзистор, находящийся в схеме нового коммутатора.
  7. Первичная обмотка катушки зажигания (КЗ). Имеет небольшое количество витков и относительно толстый медный провод.

    Проверка катушки зажигания мультиметром

Во вторичной (высоковольтной) цепи присутствуют следующие элементы:

  1. Вторичная обмотка КЗ. Имеет большое количество витков и тонкий медный провод.
  2. Распределитель зажигания ГАЗ 53. Распределительная часть трамблера состоит из вала, крышки распределителя и бегунка.
  3. Высоковольтные провода и наконечники. По ним высоковольтный импульс поступает на свечи зажигания.
  4. Свечи зажигания.

При включении зажигания поворотом ключа в замке в первичной цепи в прерывателе создается магнитное поле. При вращении вала трамблера ток в первичной цепи прерывается и магнитное поле исчезает. В этот момент в обмотке вторичной цепи возникает высоковольтный импульс, который распределяется по цилиндрам.

Схема подключения электронного зажигания на 402 двигатель

Ваш браузер не поддерживает фреймы! —>

Первый ГАЗ Клуб — AllGAZ.ru > Советы (FAQ) > Наш гараж > Электрика
Двухкатушечное зажигание на 402
Электрика Все вопросы по электрике
Поиск по форуму
Поиск по метке
Расширенный поиск
Найти все хорошие сообщения
Поиск по дневникам
Поиск по метке
Расширенный поиск
Поиск в галерее
Расширенный поиск
Страница 1 из 26 1 2 3 11 > Последняя

В начале августа собрал двухкатушечное зажигание по схеме И. Игнатьева прочитав его статью «без бегунка». Ставил задачи: 1 четкая работа двигателя на холостых 2 приемистость (за счет более мощной искры в результате отсутствия бегунка) 3 гарантированный пуск зимой в холодную погоду

Техническое обслуживание

Система зажигания нуждается в обслуживании, равно как и любой другой механизм и узел автомобиля. Так как рассматриваем мы грузовик ГАЗ 3307, уместно будет вспомнить, что к таким машинам, которые работают на АТП (автотранспортное предприятие) относятся такие понятия как-ТО-1 и ТО-2. Это технические обслуживания, которые планово проводятся через определенный пробег автомобиля. В ходе первого технического обслуживания, которое проходит через 8000 км на этой машине, нам нужно будет заняться подтягиванием гаек крепежа низковольтного разъёма на распределителе, проверять надежность крепления соединительных проводов.

А вот при втором техническом обслуживании придётся выполнить немного больше работ. Проводится оно через 16000 км. Нам нужно будет проверить распределитель зажигания, в частности, взглянуть на бегунок, проверить крышку трамблера на трещины, протереть все от грязи и пыли хлопчатой бумагой. Также нужно будет их пипетки смазать втулку бегунка, капнуть нужно до 5 капель масла. Вообще же через каждые 50 тысяч км нужно проверять и статор, заливать в его шарикоподшипник смазку Литол.

Чтобы предотвращать прогар крышки трамблера нужно всегда проверять надежность крепления бронепроводов, они всегда должны воткнуты до упора. Также желательно поглядывать на прерыватель распределитель зажигания, чтобы не запускать двигатель если крышка мокрая

Важно поддерживать чистоту всех пластиковых деталей под капотом ГАЗ 3307, и это касается не только системы зажигания
