Схема предохранителей и реле газель / соболь (1994-2003)

Почему не работает бензонасос на Газели

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

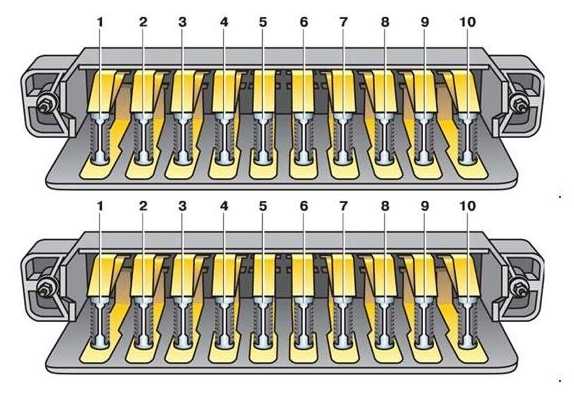

Блок старого образца

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,1,0,0 —>

Верхний блок

p, blockquote 9,0,0,0,0 —>

1 16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2 8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3 8А Указатели поворота
4 8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5 8А Аварийная сигнализация
6 8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7 8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9 16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10 16А Резерв

Нижний блок

p, blockquote 11,0,0,0,0 —>

1 16А Противотуманные фары
2 8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3 8А Подсветка комбинации приборов
4 8А Задние противотуманные фонари
5 8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6 8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7 8А Левая фара (ближний свет), электро корректор фар
8 8А Правая фара (ближний свет), электро корректор фар
9 16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10 16А Правая фара (дальний свет)

Блок нового образца

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

p, blockquote 14,0,0,0,0 —>

Верхний блок

p, blockquote 15,0,0,0,0 —>

1 25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2 15А Аварийная световая сигнализация
3 15А Выключатель «массы» (на автобусах), магнитола
4 10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5 10А Реле фар, АБС (для автобусов)
6 10А Сигналы торможения
7 20А Звуковые сигналы, прикуриватель
8 20А Электродвигатель отопителя, электронасос дополнительного отопителя
9 15А Электродвигатель дополнительного отопителя
10 10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11 5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12 15А Система управления двигателем и топливный насос
13 10А Указатели поворота

p, blockquote 16,0,0,0,0 —>

1 25А Резерв
2 15А Дальний свет правой фары, сигнализатор дальнего света
3 15А Дальний свет левой фары
4 10А Ближний свет правой фары
5 10А Ближний свет левой фары
6 10А Противотуманные фонари, сигнализатор противотуманных фонарей
7 20А Резерв
8 20А Резерв
9 15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10 10А Подсветка приборов, переключателей и прикуривателя
11 5А Резерв
12 15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13 10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

p, blockquote 18,0,0,0,0 —>

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

  1. Машины выпуска до 2003 года:
  2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
  3. управляющие реле установлены отдельно от монтажного блока;
  4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  5. Модели 2003-2010 года выпуска:
  6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
  7. реле управления также расположены независимо от блока;
  8. силовой предохраняющий модуль может быть различным:
  1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
  2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

  1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:
  3. система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.

монтаж проводки своими руками, видео, фото

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Рестайлинговая Газель Бизнес

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

  1. Дизельного двигателя;
  2. АБС в приводе тормозов;
  3. Кондиционера;
  4. Круиз-контроля.

Дизельная Газель

Заводская схема электропроводки Газель 3302

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

  1. Блок управления работой топливного насоса;
  2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

  1. более мощная аккумуляторная батарея,
  2. новый стартер с улучшенными характеристиками;
  3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Японский кондиционер Sanden для Газели

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

  1. главный тормозной цилиндр;
  2. вакуумный усилитель тормозов;

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

  1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
  2. гидроусилителя руля от ZF Lenksysteme;
  3. электрообогрева наружных зеркал;
  4. иной передней панели с новым блоком приборов;
  5. аудиосистемы от Blaupunkt;
  6. обновленного блока управления отопителем кабины.

Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Блок предохранителей в моторном отсеке Газ 3302 (Газель 3302) и Газ 2705 (Газель 2705).

Блок предохранителей, находящийся в моторном отсеке, в автомобилях разного года имеет по 2 плавкие вставки и 4 типа с системой АБС:

  1. ГАЗ 2705 и 3302 старого образца имеют предохранители на 30 А (защита цепи осветительных приборов) и 60 А (защита всех других цепей, кроме освещения и стартера);
  2. ГАЗ 2705 и 3302 нового образца — на 60 А (защита цепей, исключая стартер, освещение и генератор) и 90 А (защита цепи освещения и генератора);
  3. Модели с антиблокировочной тормозной системой имеют плавкие вставки на 40 А (цепи освещения), на 90 А (цепь генератора), и две на 60 А (первая питает АБС, вторая питает все, исключая стартер, генератор, АБС, освещение).

Стартер не имеет предохранителей, так как цепь рассчитана на кратковременный ток.

Такое построение — разделение блока на верхний и нижний ряды — призвано обеспечить защиту от короткого замыкания либо от перепадов напряжения в машине ГАЗ. Каждый автомобиль производитель снабжает дополнительным набором предохранителей с пинцетом в комплекте. Это необходимо для того, чтобы в случае выхода из строя одной из плавкой вставки, её можно было легко извлечь при помощи него. Но перед этой процедурой обязательно нужно отключить аккумуляторную батарею.

Схема Газель Бизнес — схемы авто

Представлены для бесплатной загрузки качественные цветные схемы электрооборудования автомобиля Газель Бизнес.Также имеются фото предохранителей и блок реле. Увеличить схему можно кликнув на неё.

Конструктивные изменения данной модели Газель

Электросхема соединения жгута проводов системы управления двигателем

Продолжение схемы

Схема соединений переднего жгута проводов Газель Бизнес

Схема соединений жгута панели приборов авто

Схема соединений заднего жгута проводов Газель Бизнес

блок предохранителей и реле в салоне Газель Бизнес

1 – пинцет для извлечения предохранителей; 2 – запасные предохранители; 3 – колодка диагностики

Предохранители верхнего ряда защищают цепи:

1. 10А — габаритного света левого борта, сигнализатора габаритных огней. 2. 10А — габаритного света правого борта, подсветки приборов, переключателей!, розеток. 3. 15А — ближнего света левой фары, сигнализатора ближнего света. 4. 15А — ближнего света правой фары. 5. 15А — дальнего света левой фары, сигнализатора дальнего света. 6. 15А — дальнего света правой фары. 7. 10А — задних противотуманных огней. 8. 10А — указателей поворота Газель Бизнес. 9. 15А — аварийной световой сигнализации. 10. 10А — сигналов торможения. 11. 20А — передних противотуманных фар (автомобили в комплектации «Люкс»). 12. — резерв.

Предохранители нижнего ряда защищают цепи:

1. 10А — комбинации приборов, датчика скорости, света заднего хода, электрокрана системы отопления, обмотки реле электронасоса системы отопления (автомобиля ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений). 2. 10А — антиблокировочной системы тормозов (автомобили ГАЭ-3221 и мод.). 3. 20А — стеклоочистителя, стеклоомывателя. 4. 5А — модуля управления светотехникой. 5. 15А— пульта отопительной вентиляционной установки, дополнительного отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений). 6. 25А — отопителя, электронасоса отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений). 7. 20А — электростеклоподъемники (автомобили в комплектации «Люкс»). 8. — резерв. 9. 20А — звуковых сигналов, прикуривателя, розетки. 10. 15А — плафона кабины, плафона грузового салона, подкапотного фонаря, плафонов освещения пассажирского салона и плафона освещения подножки (автомобили ГАЭ-3221 и мод.). 11. 10А — магнитола Газель Бизнес. 12. 5А — колодки диагностики, обогрева зеркал, электропривод зеркал (опция).

Реле монтажного блока в салоне автомобиля

Обозначение / Наименование / Включаемые цепи К1 / Реле стеклоочистителя / Электродвигатель очистителя ветрового стекла К2 / Реле плафона двери / Лампа плафона освещения двери К3 / Реле противотуманных фар / Лампы противотуманных фар К4 / Реле обогрева зеркал / Элементы обогрева наружных зеркал заднего вида К5 / Реле ближнего света / Лампы ближнего света блок-фар К6 / Реле насоса отопителя / Электродвигатель насоса дополнительного отопителя К7 / Реле звукового сигнала / Звуковые сигналы К8 / Реле дальнего света / Лампы дальнего света блок-фар.

Блок предохранителей в моторном отсеке автомобиля с ABS

Обозначение предохранителя / (номинальный ток, А) / Защищаемые цепи F1 (90) Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28 F2 (25) Блок управления ABS F3 (40) Блок управления ABS F4 (90) Контакты реле ближнего и дальнего света, блок управления освещением.

Экономитель топлива
Новая разработка — магнитная насадка снижающая расход бензина или солярки в автомобиле.

Блок в салоне

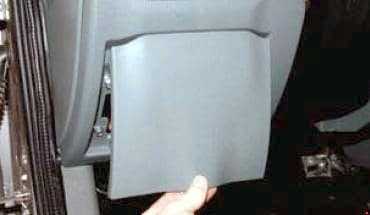

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

Фото — схема

Описание предохранителей

F1 10А Лампа габаритного света в левой блок — фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2 10А Лампа габаритного света в правой блок — фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3 15А Лампа ближнего света левой блок — фары, сигнализатор включения ближнего света
F4 15А Лампа ближнего света правой блок — фары
F5 15А Лампа дальнего света левой блок — фары, сигнализатор включения дальнего света
F6 15А Лампа дальнего света правой блок — фары
F7 10А Лампы противотуманного света в задних фонарях
F8 10А Реле указателей поворота в режиме указания поворотов
F9 15А Реле указателей поворота в режиме аварийной сигнализации
F10 10А Датчик положения педали тормоза в режиме включения сигналов торможения
F11 20А Лампы противотуманных фар (опция
F12 15А Блокировка дифференциала (опция)
F13 10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14 10А Блок управления ABS
F15 20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16 5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17 15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17 5А Электропривод зеркал (опция)
F18 25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18 15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений)
F19 20А Электро двигатели стекло подъемников (опция)
F19 15/20А Отопитель
F20 20А Электро стекло подъемники (опция)
F21 20А Реле звукового сигнала, прикуриватель, розетка
F22 15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23 10А Головное устройство звуковоспроизведения
F24 5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25 15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25 5А ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26 20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F27 15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F28 5А УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29 10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

1 и 2 — запасные.

Назначение реле

К1 Реле стеклоочистителя
К2 Реле плафона двери
К3 Реле противотуманных фар
К4 Реле обогрева зеркал
К5 Реле ближнего света
К6 Реле насоса отопителя
К7 Реле звукового сигнала
К8 Реле дальнего света

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Предохранители

Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).

В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Предохранители верхнего блока

№ предохранителя Ток, А Защищаемые цепи
1 25 Комплексной микропроцессорной системы управления двигателем
2 15 Аварийной световой сигнализации, обмотки реле фар-прожекторов (для медицинских автомобилей)
3 15 Выключателя массы (для автобусов), магнитолы, радиостанции (для медицинских автомобилей)
4 10 Стеклоочистителя, стеклоомывателя, фонаря бокового наружного (для медицинских автомобилей)
5 10 Реле фар, ABS тормозов (для автобусов и части медицинских автомобилей)
6 10 Сигналов торможения
7 20 Звукового сигнала, прикуривателя
8 20 Электродвигателя отопителя, электронасоса системы отопления (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
9 15 Электродвигателя дополнительного отопителя (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
10 10 Комбинации приборов, света заднего хода, датчика скорости, реле стеклоочистителя
11 5 Датчика кислорода
12 15 Комплексной микропроцессорной системы управления двигателем, микропроцессорной системы зажигания, реле вентилятора охлаждения двигателя
13 10 Указателей поворотов

Предохранители нижнего блока

№ предохранителя Ток, А Защищаемые цепи
1 25 Резерв
2 15 Дальнего света правой фары, сигнализатора дальнего света
3 15 Дальнего света левой фары
4 10 Ближнего света правой фары
5 10 Ближнего света левой фары
6 10 Противотуманных фонарей, сигнализатора противотуманных фонарей
7 20 Резерв
8 20 Резерв
9 15 Плафона кабины, плафона грузового салона, подкапотного фонаря, плафона подножки и освещение пассажирского салона (для автобусов)
10 10 Подсветки приборов, переключателей, прикуривателя
11 5 Резерв
12 15 Габаритного света правого борта, корректора фар, плафона вещевого ящика
13 10 Габаритного света левого борта, сигнализатора габаритного света, освещения номерного знака

Примечание: К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя необходимо использовать пинцет, имеющийся в комплекте запасных предохранителей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
