Разбираемся, как выполнить правильное подключение автомобильной магнитолы, своими руками

Несколько схем подключения

Распиновка разъемов toyota автомагнитол

Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя

Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости). Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше

С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления. Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.

Разъемы автомагнитол

Кроме этого, распиновка остальных проводов:

  • Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
  • С – провод, который отвечает за усилитель или активную антенну.

Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):

  • Б, С-й – провода на фронтальную акустику;
  • З, Ф – провода на тыловую акустику.

Ч – черный; С – синий; Б – белый; С-й – серый; З – зеленый; Ф – фиолетовый.

Подключение по схеме 1

Разъёмы для автомагнитол

Делаем так:

  • Провода питания соединяем между собой;
  • Подключаем их к АКБ.

Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за 2-3 дня в режиме сна автомагнитола полностью разрядит аккумулятор.

Схема подключения 2

Вот эта схема подойдет для любой мощной автомагнитолы:

  • Провода питания соединяем между собой;
  • Подключаем их к АКБ;
  • Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).

Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.

Схема подключения 3

Разъем для автомагнитолы

Индивидуальная схема, подразумевающая следующее:

  • Основной провод питания (желтый) подключаем к 12 В;
  • Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).

Данная схема дает следующие преимущества:

  • Аппарат включается одновременно с «габаритками» автоматически;
  • Водитель никогда не забудет отключить габаритные огни и свет фар;
  • Во время остановки можно будет без включения зажигания слушать музыку;
  • Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.

Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC (замок) неудобен тем, что без ключа в замке аппарат функционировать не будет.

Почему перестала работать магнитола: основные причины неисправности

Достаточно неприятной поломкой при эксплуатации автомобиля может стать выход из строя звуковоспроизводящей аппаратуры. Иногда такая проблема решается собственными силами, но при возможности лучше обратится в специализированную автомастерскую. Потому, как при казалось бы за вполне безобидной на первый взгляд поломкой, могут стоять серьезные причины, которые впоследствии могут привести к очень серьезной поломке.

Часто встречающиеся неисправности в автомобильных проигрывателях:

  • западают кнопки;
  • перестала работать штатная магнитола ;
  • не включается подсветка;
  • проигрыватель отказывается читать диски и флеш-карту;
  • перестал работать прикуриватель и магнитола;
  • выходит из строя шлейф, головка инфракрасного типа;
  • магнитола перестает работать после авто мойки.

Прикуриватель и его связь с авто магнитолой

У автомашин из семейства «ЛАДА «, (2110, 2113, 2114 и т.д) фактически не отличающаяся друг от друга схема подачи

электропитания на проигрыватель. При том, что подвешено это питание на общий с системой обогрева (печкой) электро предохранитель, задний стеклообогреватель и автомобильный прикуриватель.

В случае когда всё названное оборудование исправно работает, а автомагнитола — нет, значит неисправность следует искать в самом звука воспроизводящем устройстве. Как правило, они снабжены своим предохранителем, который находится на участке провода, расположенном между корпусом проигрывателя и штекером. Или же в колодке проводов, которая вставляется в тело магнитолы.

Для удобства определения таких неисправностей хорошо иметь в рем комплекте автомобиля отвертку — пробник со светодиодом или звуковым сигналом.

Обнаружив неисправный предохранительный элемент, замените его на новый.

Экран (дисплей) автомагнитолы

Также часто у магнитол гаснет подсветка экрана (дисплея). Особенно этим страдает аппаратура фирмы Пионер. Так что если и ваша автомагнитола бренда Пионер перестала работать, следует для приведения ее в должное (рабочее) состояние:

  1. Разобрать лицевую часть, получив свободный доступ к светодиодам и обнаружить неисправный. Заменить его можно любой из продающихся света диодных ламп, не обязательно пионерской.
  2. Аккуратно выпаять штатную подсветку(при умении совершать подобные операции).
  3. Изъять из новой лампы 2 светодиодных элемента и резистор.
  4. Подработать их до полного совпадения с размером отверстия.
  5. Вставить на место, соединить в одну цепь диод и резистор
  6. Соединять нужно учитывая правильную полярность, а говоря проще, на тоже самое место, которое занимал неисправный светодиод.
  7. Собрать панель проигрывателя в исходное состояние, и включить устройство.
  8. Подсветка дисплея может оказаться даже ярче штатной.

Основная причина того, что кнопки перестали работать или залипают, это, как правило, попадание под них пыли и грязи или случайное проливание на панель прохладительных напитков. В результате происходит перегрев радиотехнических деталей и отказ кнопок реагировать на команды при нажатии. Также это может произойти по чисто механическим причинам.

То есть из-за разрыва контакта пайки. При возникновении такой неисправности, как залипание кнопок автомобильного проигрывателя, рекомендуется разобрать верхнюю панель и почистить плату и места соединения с ней кнопок, а также проверить контакты всех кнопок мультиметром.

CD, DVD, MP 3,4

Штатный проигрыватель автомобиля не воспроизводит работу с этих носителей. Наиболее возможными причинами отказа в работе, может быть:

  • неисправный механизм привода;
  • сгоревший электро мотор;
  • загрязнение на считывающей головке оптической линзы.

Лучшим выходом в этих ситуациях, будет обращение к профессиональному мастеру, для их исправления. Впрочем, очистить лазерную линзу можно и самостоятельно, купив специальный чистящий диск.

Радио приемник

Приемник нее ловит радиопередачи.

В основном это происходит по причине утери контакта между приемником магнитолы и внешней частью антенны. Поиск точки разрыва занятие довольно хлопотное и утомительное без надлежащего оборудования, поэтому проще обратится за помощью в автоцентр. Тем более устранение такой поломки стоит совсем не дорого и к тому же сбережет ваши нервы и время.

Причин того, почему перестала работать магнитола, достаточно много. Как общих для всех моделей аудио аппаратуры, так и индивидуального характера, присущих какой-либо определенному производителю (бренду).

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Настройка звука в машине без саба

Настройка музыки в автомобиле без саба – это регулировка штатной акустической системы, играющей от автомагнитолы. То есть, без отдельных усилителей и прочих агрегатов, превращающих салон машины в концертный зал.

Объяснять будем максимально просто, поскольку, если углубляться в дебри, придется раскрывать каждый термин, а на это и книги не хватит. Статья предназначена для новичков, именно их мы и хотим научить выполнять базовую настройку музыки в авто.

Итак, начнем разбирать, как правильно настроить музыку в машине. Для этого понадобится сделать настройку эквалайзера, фильтров высоких и низких частот и тонкомпенсации.

Чтобы понять, как правильно настроить звук на магнитоле, подготовьте тестовые треки. Те песни, которые намерены слушать, причем, желательно взять что-нибудь из рока (музыку с богатым акустическим наполнением):

  • Включите автомагнитолу и запустите воспроизведение с флешки к примеру, причем, следует сделать музыку как можно громче;
  • Вы должны определить акустический предел системы, который проявится, когда звук начнет «хрипеть». Прекращайте выкручивать регулятор громкости, наоборот, поверните его немного назад. Готово, вы нашли нужную точку;

  • Далее – черед верхов и низов. С первыми проще – с ними сложно переборщить. Вторые постарайтесь выставить по максимуму, но до момента, когда динамики начнут «разрываться». Теперь немного отмотайте назад, совсем чуть-чуть. Готово.
  • Теперь найдите в меню аудиосистемы регулировку фронтальной и тыловой акустики. Они называются, соответственно, Fader и Balance. Центральная точка звуковой сцены в машине должна определяться по положению водителя. Если значения фадера и баланса стоят на нулях, звук будет «плавающим», как птица, которая метается по салону в поисках выхода. Напомним, идеальная настройка – это когда звук повсюду равномерный, ровный, без колебаний. Самая правильная настройка эквалайзера на чистый звук на магнитоле в машине подразумевает главенствующее положение фронтальной акустики, тыловая же – выполняет роль подзвучки. Выставляйте Fader на +15%, как минимум. Подрегулируйте, чтобы «тыл» не забивал «фронт».
  • Не забудьте отрегулировать также звук с левой и правой сторон. Имейте ввиду, сторона, к которой ближе сидит водитель, для него всегда звучит громче. Поэтому звук с противоположной нужно слегка увеличить, чтобы добиться равновесия. Данная настройка выполняется параметрами Balance, примерное значение для дальнего канала звука — +15%.

Готово. С кресла водителя прислушайтесь к музыке, постарайтесь определить, откуда она идет. Должно складываться ощущение, что весь звук сконцентрирован в районе лобового стекла, при этом, он выходит не из динамиков. А сидящие сзади, вообще, не должны ощущать какого-либо перевеса.

Как подключить новую автомагнитолу по стандарту маркировки ISO без скруток

В первую очередь необходимо чётко определиться, какая именно магнитола будет устанавливаться. От марки и модели конкретного устройства будет зависеть форма и распиновка порта магнитолы, к которому подключается специальный ISO штекер или ISO переходник, объединяющий задние и передние колонки, антенну, замок зажигания, аккумулятор, предохранитель и магнитолу в единую слаженную систему. Если штатный штекер вашего авто не подходит к разъёму магнитолы, то лучшее решение сложившийся проблемы несовместимости будет заключаться в покупке специального устройства – ISO адаптера или переходника, основной целью работы которого является безопасное соединение проводов аудиосистемы автомобиля без привлечения скруток. По сути, стандартная схема подключения автомобильной магнитолы среднего класса выглядит следующим образом.

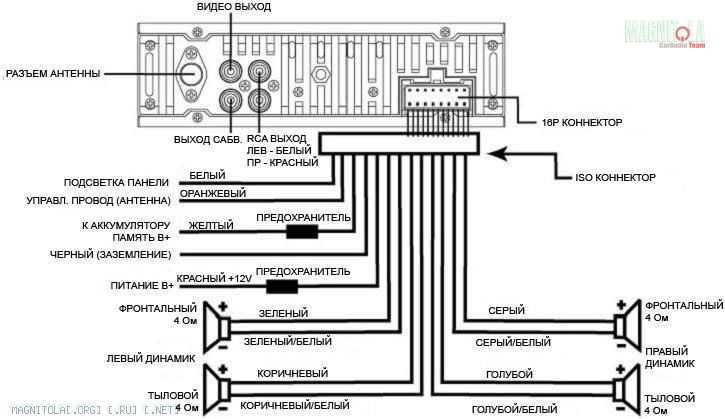

Стандартная схема подключения автомагнитолы

Функции автомагнитол Gathers

Honda Internavi premium club

HondaInternavi – это навигационная система коммуникационного типа. Которая собирает информацию о дорожной обстановке, заторах, погодных условиях и распространяет эту информацию на все автомобили Honda подключенные к ней. Система является собственной разработкой компании Honda. Собранная информация обрабатывается в дата центрах компании и по сути является более продвинутым аналогом Googleкарт или Wize. Подключение осуществляется через модем. К сожалению, данная навигационная система работает только в Японии.

B – CAS

Многие видели разъем под сим-карту в этих головных устройствах, и даже находили там сим-карту, но не знали для чего она. Так вот это карта оплаты услуг цифрового телевидения B – CAS.

DVD привод

Наличие DVD привода который по мимо DVD контента может воспроизводить файлы формата mp3, wma, (waw, flac – в более свежих версиях).

SD-карта

Наличие SD карты, на которую можно записать файлы с музыкой формата mp3 и видео файлы формата mp4. На многих ГУ SD карты поддерживаются размером не более 8гб, песен в одну папку можно записать не более 99 штук, а на саму карту не более 2000.

Так же можно записать видео — файлы (клипы, фильмы, мультфильмы). Рекомендуемый видео формат MP4 с расширением 360p. Файлы могут воспроизводится как с SD карты так и флэш накопителя.

Music Rack хранилище

Так же SD карта может выступать в роли Music Rack хранилища, которое создаётся при прослушивании дисков в формате Audio CD. Песни в момент воспроизведения копируются на SD карту и остаются на ней. В последующем их можно слушать с SD карты.

Bluetooth

Возможность подключения телефона по Bluetooth. Здесь все зависит от модели. Некоторые ГУ могут по отдельности подключать как передачу только музыки без приняти звонков, так и все месте, входящие исходящие звонки и проигрывание музыки. Более бюджетные автомагнитолы могут только принимать и передавать телефонные звонки. Музыку по Bluetooth воспроизводить не могут. Как пример Gathers vxm 145c.

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.
Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором

Разборка центральной консоли.
К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.
Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.
Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

Особенности китайских автомагнитол


Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Пойдём по второму пути. Это обусловлено финансовой выгодой.
2DIN магнитола с Aliexpress. Установка + схема

Пошаговые действия по подключению

Рекомендации и объяснения, как безошибочно подключить автомагнитолу сводятся к выполнению следующих этапов:

 отключить аккумулятор машины, чтобы не происходила его разрядка (вообще лучше убрать ключ из зажигания для повышения уровня безопасности работ);

 отрезать, соблюдая все нормативы по безопасности, все провода от нестандартного или устаревшего штекера магнитолы (если они присутствуют или остались от старого музыкального устройства).

Далее нужно обратить внимание на цветовые схемы. Следуя им, потребуется последовательно подсоединять проводки к месту вхождения разъемов

Этап является одним из самых ответственных, так как здесь допускаются 90% ошибок. Для устранения вероятности пробоя напряжения нужно аккуратно и качественно произвести изоляцию проводков в местах их соединения (стандартно при работе с электричеством). Для работы используется:

 обычная изолента (можно разные цвета или привычную синюю);

 зажимные клеммы;

 термоусадка.

Можно перепаять каждый разъем, чтобы в случае необходимости быстро производить замену. Все провода потребуется аккуратно смотать и разместить в углублении под магнитолу. Нельзя путать выходы и разъемы между собой. В случае ошибки конструкцию потребуется полностью разбирать и переделывать.

Нужно учитывать, что моделей и марок машин выпущено много. У каждого варианта используется собственный набор разъемов для подключения музыкальной техники. Перед тем как подключить автомагнитолу к автомобилю, нужно посмотреть, присутствует ли особый элемент, который имеет народное название — фишка. К ней подключаются все динамики, силовые провода. Если она присутствует, то магнитолу подключить очень легко – достаточно вставить разъемы, и устройство будет выдавать звук и работать без помех.

Если ранее была допущена ошибка подключения, а также в случае выявления факта несовпадения гнезда с разъемом, для того, чтобы все заработало, потребуется применять переходник. Перед установкой нужно помнить, что разъемы делаются индивидуально для каждой модели автомагнитолы, поэтому выбирать подходящий вариант следует очень внимательно.

Коммутация питания

Верно подключить питание — самое важное. Все современные магнитолы имеют дежурный режим, в котором они потребляют минимальное количество энергии (50–80 мА)

Полностью отключать устройство от аккумулятора не рекомендуется, поскольку в магнитолах обычно используется энергозависимая память для хранения настроек и времени. Поэтому полное отключение питания грозит потерей сохранённых радиостанций, настроек эквалайзера и др.

Чтобы этого избежать, на магнитолах есть специальный сигнальный вход ACC (красный провод). На него должны подаваться 12 В при переводе замка зажигания в соответствующее положение (как правило, тоже называется ACC, или просто включение зажигания). Этот вход обязательно нужно соединить с контактом на замке зажигания!

Некоторые «умельцы» соединяют жёлтый и красный провода (ACC и +12V) вместе. При таком подключении магнитола всегда работает в обычном режиме. У многих моделей в нём потребление тока составляет от 200 до 1000 мА. Ток в 1 А способен за сутки посадить стандартный автомобильный аккумулятор в 70 Ач до состояния, в котором стартеру не хватит тока, чтобы завести двигатель. Особенно актуально в зимний период, когда ёмкость аккумулятора уменьшается из-за низкой температуры.

Если вы не хотите постоянно включать зажигание, чтобы слушать музыку, можно поставить кнопочный выключатель между входом ACC и линией +12V.

Второй момент — для мощных моделей желательно сделать отдельную линию от плюсовой клеммы аккумулятора до магнитолы, проводом большого сечения. Некоторые запитывают магнитолу от плюса на разъёме прикуривателя. Это не лучшая практика, поскольку на эти разъёмы обычно ставится предохранитель на 10 А. При совместном использовании магнитолы и потребителя, подключенного к прикуривателю (например, автонасос), он может сгореть.

Страница 252

Оборудование, повышающее уровень комфорта автомобиля

Включение радиоприемника

Ключ зажигания должен находиться в по- ложении ACCESSORY (I) (Вспомогательные потребители электроэнергии) или ON(II) (Зажигание включено). Для включения аудиосистемы нажмите кнопку FM или AM. Отрегулируйте уровень громкости вращени- ем рукоятки VOL/SELECT.

При включении аудиосистемы на дисплее отображается индикатор включенного диа- пазона и значение частоты радиостанции, на которую был настроен радиоприемник перед выключением питания. Для того чтобы включить другой частотный диапа- зон, нажмите на кнопку выбора диапазона AM или FM. При работе радиоприемника в частотном диапазоне FM на дисплее появ- ляется индикатор ST, если радиостанция, на которую настроен радиоприемник, вещает в стереофоническом режиме. Возможность стереофонического приема радиопередач в диапазоне АМ отсутствует.

При включении диапазона АМ автоматиче- ски включается система шумоподавления.

Настройка радиоприемника

Для настройки радиоприемника на радио- станцию в любом частотном диапазоне вы можете воспользоваться одним из пяти способов: ручная настройка, использование функций поиска, сканирования, ручного и автоматического программирования кнопок предварительной настройки.

РУЧНАЯ НАСТРОЙКА

– Воспользуйтесь кнопкой SEEK для настройки радиоприем- ника на желаемую частоту. При нажатии на

частота настройки радиоприем-

ника увеличивается. При нажатии на кнопку

частота настройки радиоприемника

Для настройки радиоприемника можно также воспользоваться кнопкой выбора SELECT и регулятором уровня громкости. Нажмите на кнопку выбора. При этом на дисплее появится индикатор

те регулятор громкости по часовой стрелке для увеличения частоты настройки радио- приемника или против часовой стрелки – для уменьшения частоты настройки.

Радиоприемник выйдет из режима на- стройки, спустя 10 секунд после окончания изменения частоты настройки с помощью регулятора. Если вы хотите выйти из режима настройки до истечения 10 секунд, нажмите кнопку выбора, кнопку

ФУНКЦИЯ ПОИСКА

– При нажатии на кнопку SEEK радиоприемник переключа- ется в режим поиска в текущем диапазоне частот. В этом режиме радиоприемник на- страивается на радиостанцию с большей или меньшей частотой, которая имеет достаточ- но сильный сигнал. Для включения функции

поиска нажмите на кнопку

удерживайте ее до звукового сигнала.

ФУНКЦИЯ СКАНИРОВАНИЯ

– При вклю- чении этой функции радиоприемник автома- тически сканирует весь выбранный диапазон частот, настраиваясь на непродолжительное время на все радиостанции с сильным сигна- лом. Для включения этой функции нажмите и отпустите кнопку SCAN. На дисплее появится индикатор SCAN. Найдя радио- станцию с сильным сигналом, радиоприем- ник будет принимать сигнал этой станции в течение примерно 10 секунд.

Если вы не нажмете в течение этого времени ни одной кнопки, радиоприемник перейдет к дальнейшему сканированию диапазона и поиску следующей радиостанции, передачи которой будет также принимать в течение приблизительно 10 секунд. Если в процес- се сканирования вы захотите прослушать передачи найденной радиостанции в течение более длительного времени, нажмите еще раз кнопку SCAN.

Источник

Подключение

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

А это другая схема:

Автомагнитола для Ауди А6

Распиновка

Что касается распиновки, то она выглядит следующим образом:

  • На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
  • На 5 идет провод усилителя;
  • Антенна или подсветка на 6;
  • На 7 постоянное питание;
  • На 8 – минусовой провод.

Схема распиновки

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

  • 5/6 разъемы – это фронт/правый;
  • 7/8 – фронт/левый.

Если подключается внешний усилитель, то общая картина будет выглядеть так:

  • Разъемы 1/2 – тыловая акустика;
  • В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
  • 4/5 – фронтальная акустика;
  • 6 – питание.

Адаптер

Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Итоговая схема

Автомагнитолы audi a3

Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.

Код

Audi a4 b6 автомагнитола

Штатные автомагнитолы при подключении могут нуждаться в вводе кода.Ниже приводится инструкция, как и что делать:

  • Включаем автомагнитолу;
  • На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
  • Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
  • Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.
  • После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
  • Магнитола должна включиться.

Audi chorus автомагнитола
