Коды ошибок mazda

Причины ошибок

Каждый код — это «звонок» о неисправностях. Кодов ошибок Мазда CX-7 огромное множество и сейчас приводить все таблицы с расшифровками данных нет смысла. Главное, стоит понять, что каждое сообщение с шифром — это отдельная поломка или сбой в работе.

Наиболее распространенной проблемой с автомобилем является неисправности с ГРМ. Первыми признаками поломки являются треск при заводе машины, что свидетельствует о срочной необходимости заменить фазовращатель или муфту VVTi. Если же не реагировать на такие «звоночки», то происходит растягивание цепи, а значит сдвиг фаз прогрессирует и появляется еще больший звук из-под капота.

Чаще всего появляется сигнал P0012 и не стоит его игнорировать иначе велик риск повреждения ГРМ и приведет к большим неприятностям и значительным денежным расходам

Если даже после замены ГРМ код продолжает выскакивать, то необходимо обратить внимание на шейку впускного распредвала

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Примечание к ошибке U0073

Диагностика ошибки U0073 осуществляется, при нормальном напряжении в бортовой сети и работающем автомобиле.

Сканируйте инструмент в порт соединителя передачи данных под приборной панелью и попытайтесь прочитать коды. Диагностический прибор должен включаться при подключении. Если это не так, проверьте предохранитель на наличие DLC и повторите проверку. Если присутствует код неисправности U0073, проверьте, какие коды, если таковые имеются, также присутствуют. Это может помочь указать отправную точку для тестирования. Если есть связанная потеря связи кода TCM, начните тестирование в TCM. То же самое касается ABS, BCM и других модулей с кодами, присутствующими вместе с DTC U0073. Установите правильное сопротивление на соединителе линии передачи данных. Определите контакты связи шины CAN на DLC с помощью электрической схемы вашего автомобиля. С вашим DVOM, зондировать два контакта, измеряя сопротивление (Ом). Стандартное сопротивление для этого теста составляет приблизительно 60 Ом, и оно должно оставаться стабильным. Следите за сопротивлением на протяжении всего диагноза на предмет колебаний, указывая, когда вы обнаружили источник вашей проблемы со связью. Проверка извилистых проводов шины CANbus Начните поиск источника своего кода, проверив наличие обрывов или ослабленных соединений, которые могут вызвать высокое сопротивление, установив DTC U0073. Если наряду с U0073 был определенный код, связанный с модулем, начните с модуля для этой системы и вернитесь назад. Аккуратно, но твердо покачивайте провода и разъемы, следя за сопротивлением вашего DVOM. Сопротивление должно оставаться стабильным, если цепь исправна. Если есть колебания в сопротивлении, вы обнаружили поврежденную цепь. Найдите разрыв в изоляции проводки. Выполните паяный ремонт и защитите от атмосферостойкой термоусадки. Очистите коды неисправности и повторите тестирование. Проверьте состояние разъемов Часто вода может проникать в разъемы и жгуты и образовывать коррозию. Коррозия вызывает плохое соединение, и возникает высокое сопротивление, прерывистое или постоянное. Отсоедините разъемы в цепи CANbus и проверьте на наличие воды или коррозии. Очистите разъемы и нанесите диэлектрическую смазку, чтобы предотвратить повторение. Если контакты разъема повреждены, соедините новый разъем. Надежно подключите все разъемы, убедившись, что фиксаторы зафиксированы.

Стандартные коды ошибок Opel Insignia разделены производителем на несколько сегментов. Здесь есть обычные неисправности системы самодиагностики (OBD1), и поломки, появляющиеся на экране специального диагностического оборудования (OBD2).

В первом варианте все предельно просто. Ошибки идут по порядку и представляют собой одно или двухзначный код. Если на бортовом дисплее загорается цифра 16 или другой двухзначный символ – в наличии две проблемы, сложенные вместе. Цифра 12 может говорить о перегрузе авто и о проблемах под номерами 3 и 9.

Для модуля OBD2 используют специальную инструкцию и расшифровку. На фото ниже можно увидеть, из каких частей обычно состоит неисправность и как понимать ее назначение.

Как диагностировать код P0405?

Поскольку код P0405 обозначает проблему в электрической цепи, для диагностики потребуется электрическая схема вашей модели автомобиля, а также цифровой мультиметр.

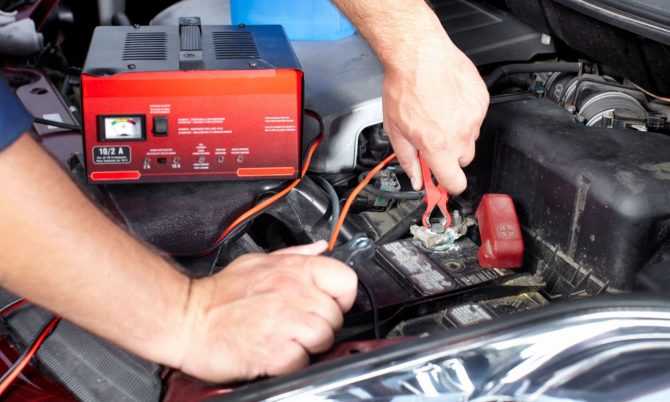

Всегда подключайте автомобильное зарядное устройство

Всякий раз, когда вы ищите неисправности на автомобиле, особенно при включенном зажигании, существует риск разрядки аккумулятора. Более того, при низком напряжении могут появляться дополнительные коды неисправностей, что усложнит поиск. Вот почему всегда необходимо подключать автомобильное зарядное устройство.

Подключите OBD2 сканер

Сканер OBD2 — отличное устройство, которое считывает информацию о кодах неисправностей. В большинстве современных сканеров записаны базовые значения, которые позволяют проверять показания датчиков и сравнивать их, чтобы увидеть, нужен ли ремонт.

Вы можете легко проверить работу рециркуляции отработавших газов с помощью сканера. Можно также использовать мультиметр, но большинство экспертов рекомендуют сканер OBD2.

Проверьте проводку

Наиболее распространенным типом датчиков положения EGR является трехконтактный с опорным напряжением, землёй и сигналом.

Первым шагом является проверка соединений в проводке, поиск повреждений или оплавления, которые могут привести к проблемам в электрической цепи. Убедитесь, что проверили на возможное повреждение водой или перегиб проводов.

Отсоедините ЭБУ (ECM), датчик положения EGR и измерьте сопротивление на трёх проводах. Сопротивление каждого провода: VC, EGLS и E2, должно быть 0 Ом. Кроме того, не должно быть никакого соединения между любым из трёх проводов или с землёй. Вы должны измерить не менее 10 кОм между VC, EGLS, E2 и корпусом.

Проверьте датчик положения ERG

Если клапан рециркуляции отработавших газов приводится в действие вакуумом, проверьте датчик положения с помощью вакуумного насоса и цифрового мультиметра.

Снимите разъём и измерьте полное сопротивление датчика (VC – E2) — показания должны быть около 6 кОм (6000 Ом). На сигнальном проводе (VC – EGLS) — вы должны измерить где-то между 0,1 кОм и 5,5 кОм (от 100 Ω до 5500 Ω), в зависимости от того, какой вакуум вы подаёте.

Электронно-управляемый EGR

Если система рециркуляции отработавших газов приводится в действие электронным способом или вы хотите проверить выходное напряжение, измерьте напряжение на разъёме. Ключ зажигания должен быть включён, двигатель заглушен.

VC — между 4,5 В и 5,5 В.
E2 — 0 В.
ELGS — показания между 0,3 В и 4,2 В, которые могут варьироваться в зависимости от фактического положения клапана.

Что означают полученные измерения

Если напряжение на E2 составляет 5 В и то же самое на EGLS — это указывает на наличие разомкнутой цепи.
Если на VC и EGLS 5 В, но 0 В на E2 — это может быть внутреннее или внешнее короткое замыкание. В этом случае проверить сопротивление между VC и EGLS. Если оно меньше 100 Ом, значит в датчике короткое замыкание и его необходимо заменить.
Если сопротивление составляет от 100 Ом до 5500 Ом — значит короткое замыкание в жгуте проводов.
Если 0 В на E2 и 4,5 В на EGLS — значит датчик поврежден и нуждается в замене.

Способы устранения

Если возникает ошибка P0012 Мазда CX-7, то это говорит о расхождении фаз ГРМ. То есть происходит изменение угла открытия клапана, который в итоге не вовремя срабатывает.

Алгоритм действий для устранения данной неисправности относится к проверке следующих элементов:

датчика положения коленвала;
качества бензина;
сеточки перед клапаном на канале масла;
работоспособности газораспределения;
клапана задействующего механизма.

Важно понимать, что компьютерная диагностика проводит все действия быстро и за короткое время. Однако необходимо учитывать то, что проведении всех действий по обследованию автомобиля нагрузка на него возрастает в разы

В любом случае, при появлении ошибки не стоит пытаться самостоятельно разобраться при отсутствии определенных знаний и умений, а обратиться к специалистам.

Оплата через PayPal

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Ошибка u0073 — бортжурнал Chevrolet Epica 2.5л 2008 года на DRIVE2

Поставили машину возле дома. Через пару часов собрались ехать. Завел машину с автозапуска. Пришел — сел в нее и увидел значок ТС в скобочках. Подумал, что нажалась кнопка TCS, но оказалось всё гораздо печальнее… Как обычно в интернете информации полный ноль, но удалось выяснить то, что машина в аварийном режиме. При включении D или R происходит дикий пинок коробки. Свыше 40км/ч не разгоняется, свыше 1200об/мин не поднимается. Тяга отсутствует, разгоняется до 40км/ч порядка 2минут. В общем доехал с горем пополам до товарища — сделали диагностику. Выдало ошибку u0073. Расшифровка следующая:

Диагностический код неисправности (DTC) U0073 Коммуникационная шина блока управления отключена Описание схемы Сеть CAN служит для обмена информацией между контроллером ЭСУД и контроллером КПП при пересылке многочисленных данных с целью выбора лучшей передачи. С другой стороны контроллер КПП посылает информацию на контроллер ЭСУД (скорость автомобиля, температура трансмиссионного масла, текущее значение передачи, 0). Локальная сеть контроллеров представляет собой неэкранированную витую пару проводов, что позволяет уменьшить воздействие интерфейсов управления двигателем.

Контроллер КПП — это электронный блок, который выбирает правильную передачу для автоматической коробки передач, в зависимости от нескольких параметров. Чтобы выполнить эти функции, контроллер КПП получает и посылает в контроллер ЭСУД сообщение, используя нормализованный протокол CAN V2.0A.

Диагностическая информация Неустойчивая неисправность может быть вызвана слабым контактом, перетертой изоляции или обрывом проводки под изоляцией. Любая цепь, подозреваемая на создание неустойчивой неисправности, должна быть тщательно проверена на следующие обстоятельства. Снятые клеммы Соединение клемм Неисправность замков Деформированность Повреждения клемм Слабое соединение клемм с проводами Физическое повреждение жгутов проводов

Отогнал к знакомым электронщикам, сказали ждать вердикта.

В общем что-то произошло с can-шиной. Говоря иначе — сломалось то, что дружило мозги машины с коробкой.

Пробег: 105000 км

www.drive2.ru

Режимы диагностики, OBD протоколы для автомобилей марки Mazda

Интерфейс ELM327 предназначен для декодирования и трансляции сигнала с электронной шины на внешнее устройство (компьютер, планшет или смартфон). Остаточная обработка информационных пакетов происходит на ПО.

Согласование адаптера и бортовой электроники происходит через протоколы OBD:

SAE J1850 (тип VPW и PWM);
ISO 9141-2;
Key word Protocol2000 (стандарт ISO 14230-4);
CAN (стандарт ISO 15765).

В последней модельной линейки постепенно отказываются от низкоскоростных протоколов обмена. Им на замену приходят дуплексные варианты реализации шин.

С 2000 года на Мазда применялись два вида:

CAN;
ISO 9141.

Исходя из поддерживаемых протоколов, в автомобилях Мазда поддерживаются следующих диагностических функций:

PID Status, Live Information – сканирование главных узлов;
Freeze Frame – моментальные значения управляющих датчиков;
Diagnostic Trouble Codes – чтение кодов неисправностей, сохраненных в ЭБУ;
Reset – очистка памяти блока управления;
Sensor Monitoring Test Result (опционально) – показатели качества смесеобразования кислородных датчиков;
Request vehicle information – запрос базовых калибровок для данной модели.

Примечание:

(1) — Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) — Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) — ПИД поддерживается только для основного датчика кислорода (№ 1)

Столбец режима X: транспортное средство, показывающее 00000000 в режиме, означает, что соответствующий PID не активен и что в результате режим поддерживается, но не отвечает ни на какие запросы. Ни один из автомобилей, описанных ниже, не поддерживает режим 8.
Энергетическая колонка: тип топлива, Die для дизеля, Pet для бензина, Hyb для гибрида
Транспортные средства в этом списке классифицируются в алфавитном порядке в зависимости от марки, модели, затем в порядке возрастания мощности.

Режим 1

Этот режим возвращает общие значения для некоторых датчиков, таких как:

скорость двигателя;
скорость автомобиля;
температура двигателя (воздух, охлаждающая жидкость);
информация о датчиках кислорода и воздушно-топливной смеси.

Режим 2

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

Режим 3

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)C0xxx: для стандартных неисправностей в шассиB0xxx: для стандартных неисправностей по кузовуU0xxx: для стандартных неисправностей в сети связи

Режим 4

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Режим 5

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Режим 6

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Режим 7

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Режим 8

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Режим 9

Этот режим дает информацию о транспортном средстве, такую как:

VIN (идентификационный номер транспортного средства)
калибровочные значения

Режим 10 (или Режим A)

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

Где находится вебасто бмв е39
Распиновка эбу ауди 80 ке джетроник
Iefi 6 чем прошить эбу
Не включается зажигание тойота премио
Где чип в ключе лансер 10

Описание и значение ошибки P0073

Этот родовой код тревоги powertrain/двигателя диагностический типично применяется к всем оборудованным obdii двигателям, но показывает вверх более часто в некоторых кораблях Audi, BMW, Крайслера, Доджа, Ford, Виллиса, Mazda, Мицубиси, и VW. Датчик температуры окружающего воздуха (AAT) преобразовывает температуру окружающего воздуха в электрический сигнал для модуля управления Powertrain (PCM). Этот входной сигнал использован для того чтобы доработать работу энергетической системы кондиционирования воздуха и показать внешнюю температуру воздушной среды. PCM получает этот входной сигнал и по возможности 2 больше температуры воздушной среды входа (IAT) и датчика температуры Хладоагента двигателя (ECT). PCM смотрит напряжение тока датчика AAT и сравнивает его к чтениям датчика iat/ECT когда переключатель зажигания сперва повернут дальше после длиннего охлаждает вниз период. Этот код задается, если эти входные данные слишком сильно различаются. Он также смотрит на сигналы напряжения тока от этих датчиков для того чтобы определить если они правильно когда двигатель полно греется вверх. Этот код обычно устанавливается из-за электрических проблем. Действия по устранению неполадок могут различаться в зависимости от производителя, типа датчика AAT и цветов проводов.

Способы устранения

Алгоритм действий для устранения данной неисправности относится к проверке следующих элементов:

датчика положения коленвала;
качества бензина;
сеточки перед клапаном на канале масла;
работоспособности газораспределения;
клапана задействующего механизма.

0 комментариев

Время прочтения

Сложность материала:

Для любителей — 3 из 5

ELM327 – это адаптер, совместимый со стандартом OBD2, который применяется для диагностики электронных узлов автомобилей. Устройство поддерживает большинство марок, включая Mazda.

ELM327 подключается через диагностический разъем автомобиля. Существует возможность коммутации через USB порт компьютера или беспроводное Bluetooth соединение (для смартфонов, планшетов). Адаптер уверенно работает с такими моделями Mazda, как 323, 2, 3, 5, 6 серии, MX-5, RX8 и другими.

В данном разделе сайта вы сможете узнать:

Важно:

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Причины ошибок

Как устранить ошибку P0073?

Хорошей отправной точкой всегда является проверка бюллетеней технического обслуживания (TSB) для вашего конкретного автомобиля. Ваша проблема может быть известной проблемой с известным исправлением, выпущенным производителем, и может сэкономить ваше время и деньги во время диагностики. Затем найдите датчик AAT на вашем конкретном автомобиле. Этот датчик обычно находится перед радиатором за решеткой радиатора или передним бампером. После того, как расположены, визуально проверить разъемы и проводки. Ищите соскоб, трение, оголенные провода, пятна ожога или расплавленный пластик. Потяните разъемы друг от друга и внимательно осмотрите клеммы (металлические детали) внутри разъемов. Посмотрите, выглядят ли они сгоревшими или имеют зеленый оттенок, указывающий на коррозию. Используйте уборщика электрического контакта и пластичную щетинку щетинки если чистка стержней необходима. Дайте высохнуть и нанесите электрическую смазку там, где контактируют клеммы. Самый общий отказ соединения, с неудачным датчиком близкое второе должное к своей неблагоприятной окружающей среде. При проверке соединений можно проверить датчик с помощью цифрового Вольт-Омметра (ДВОМ). При выключенном зажигании Отсоедините датчик и Подсоедините Красный (положительный) провод ДВОМ к одному столбу на датчике,а черный (отрицательный) — к другому. Определить температуру датчика (какова температура снаружи) до сопротивления на графике. Это сопротивление в омах, которые должен отображать ваш DVOM. Либо 0 ом, либо бесконечное сопротивление (обычно обозначается буквами OL) указывает на неисправный датчик. Если у вас есть средство сканирования, очистите диагностические коды неисправностей из памяти и посмотрите, возвращает ли этот код. Если это не так, то соединения, скорее всего, ваша проблема. Если код P0073 возвращает, то нам будет нужно испытать датчик aat и свои связанные цепи. Типично, 2 провода на датчике AAT. При выключенном зажигании Отсоедините жгут проводов от датчика AAT. Включите переключатель зажигания. С помощью инструмента сканирования, доступ к данным PCM (при условии, что модуль получает вход датчика AAT модуль, принимающий вход датчика AAT, может быть модулем управления кондиционером, общим электронным модулем или каким-либо другим модулем к передней части транспортного средства, который может отправлять данные датчика aat по сети шины), прочитайте температуру или напряжение датчика aat. Он должен читать 5 вольт или что-то другое, чем температура окружающего воздуха (очень низкая температура) в градусах. Затем, поверните переключатель зажигания, соедините провод шлямбура через 2 стержня внутри разъема проводки идя к датчику AAT, тогда поверните переключатель зажигания дальше. Он должен читать почти 0 вольт или что-то другое, чем температура окружающего воздуха (очень высокая температура) в градусах. Если нет 5 вольт к датчику, или если Вы не видите никаких изменений, отремонтируйте проводку от PCM к датчику, или, возможно, плохой PCM. Если все предыдущие тесты прошли, и вы продолжаете получать P0073, это, скорее всего, указывает на отказавший датчик AAT, хотя отказавший модуль управления не может быть исключен, пока датчик aat не был заменен. Если Вы не уверены, обратитесь за помощью к квалифицированному диагносту. PCMs должны быть запрограммированы, или откалиброваны к кораблю для того чтобы быть установленным правильно.

Причины возникновения ошибки U0073

На нашем ресурсе имеется возможность задавать вопросы и делиться собственным опытом по устренению неисправностей связанных с ошибкой U0073. Задав вопрос в течении нескольких дней Вы сможете найти ответ на него.

Принимая во внимание тот факт, что OBD2 ошибки работы двигателя или других электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, и то что разных марках и моделях автомобилей одна и таже ошибка может возникать как следствие неисправности абсолютно разных элементов электронной системы мы создали этот алгоритм помощи и обмена полезной информацией. Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель)

Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и таже

Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и таже.

Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.

Ошибки работы двигателя OBD2 и других систем автомобиля (ELM327) не всегда на прямую указывают на неработающий элемент. Сама по себе ошибка является косвенными данными о неисправности в системе, в некотором смысле подсказкой, и только в редких случаях прямым указанием на неисправный элемент, датчик или деталь. Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля. Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о шарушении работы системы.

Вот пару общих примеров. Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, так как он анализирует (выдает некие параметры или значения), а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Еще один момент который хотелось бы отметить — это специфика той или иной марки и модели. Поэтому узнав ошибку работы двигателя или дрогой системы Вашего автомобиля не спешите делать поспешных решений, а подойдите к вопросу комплексно.
