Осмотр
1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания от нагара.
2. Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов или на стенках камер сгорания, следы прогара, заменить головку блока.
3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.
Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейкой. Если зазор превышает 0,1 мм, головку заменить.
4. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан заменить. Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.
5. Проверить состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины заменить.
6. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п. Незначительные повреждения (мелкие риски, царапины и т.д.) можно вывести притиркой клапанов.
Более значительные дефекты устраняют шлифовкой. При шлифовке выдержать размеры седла, указанные на рисунке.
После шлифовки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм.
После шлифовки седел притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц.
7. Проверить зазор между направляющими втулками и клапанами. Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана.
Предельно допустимый зазор равен 0,25 мм. Если зазор превышает указанный, нужно заменить клапан и направляющую втулку.
Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания. Перед установкой новые втулки нужно охладить в двуокиси углерода («сухой лед»), а головку блока нагреть до 160 – 175 °С.
Затем вставить втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм. Втулка должна вставляться в головку свободно или с небольшим усилием.
После установки развернуть отверстие во втулке до диаметра 9,0 +0,022 мм. Затем прошлифовать седло клапана, центрируя инструмент по отверстию во втулке.
8. Проверить головку блока на отсутствие трещин можно следующим образом. Подвести к одному из отверстий рубашки охлаждения шланг для подачи сжатого воздуха.
Заглушить все отверстия в головке блока деревянными пробками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах образования трещин будут выходить воздушные пузыри.
9. Прочистить проволокой и продуть сжатым воздухом отверстия в оси коромысел, в коромыслах и в регулировочных винтах. Проверить плотность посадки втулок в коромыслах.
Если втулка сидит не плотно, ее нужно заменить, так как во время работы двигателя она может провернуться и перекрыть отверстие для подачи масла к штанге толкателя.
Профиль седла клапана двигателей мод. 402 и 4021
А — седло впускного клапана;
В — седло выпускного клапана
Снятие ГБЦ
Для снятия ГБЦ сперва снимаем ось коромысел, затем аккуратно откручиваем 10 гаек. У меня парочка гаек шла со скрипом, так чтооткручивать надо плавно
Важно! Чтобы не перекосить ГБЦ гайки надо откручивать в том же порядке, как и при затяжке, по-немногу.То есть сперва сдергиваем гайки с места. Затем последовательно откручиваем все гайки, откручивая их по трети оборота
Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола). Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:
Причина судя по-всему в том, что она расположена между 3 и 4 цилиндрами и подвергается хроническому перегреву, и бонусом тудапоступает ОЖ. В результате между шпилькой и ГБЦ возникает очень плотный слой окисла. Причём руками, без инструмента сдёрнуть ГБЦ не получится. Поскольку и ГБЦ и блок из алюминия, то пользоваться фомками и прочими металлическими рычагами крайне не рекомендуется, так как может быть повреждена привалочная поверхность, что может привести к течам. Я опытнвм путём пришёл ктакой схеме:
Я сделал из подручных материалов, но смысл вот какой – берём металлический уголок, сверлим отверстия под шпильки крепления осикоромысел, а между шпильками оси коромысел этот уголок упирается в шпильку крепления ГБЦ, предпоследнюю со стороны водителя.Таким образом, затягивая гайки шпилек оси коромысел уголок прижимается к ГБЦ, а за счёт упирания в шпильку ГБЦ потихоньку сдергивается вверх. Таким образом мне удалось наполовину сдернуть ГБЦ, далее орудовал фомкой, но не советую этого делать.Видно, что сама шпилька условно целая, то есть окислялся преимущественно алюминий:
Для предотвращения смещения гильз, фиксируем их втулками, шайбы используются широкие на 16:
Техническое обслуживание
Чтобы 402 двигатель, «Газель» это или «Волга» — не важно, работал долго и эффективно, необходимо производить своевременное техническое обслуживание. Двигатель, как уже можно было убедиться, не имеет сложной электронной начинки и не требует высококвалифицированного обслуживания
На какие моменты следует обратить особое внимание?
Как уже было сказано, каждые 20 тысяч нужно протягивать головку к блоку. Это объясняется естественным сминанием прокладки ГБЦ. При этом гайки протягиваются от середины к концам головки и обязательно на остывшем двигателе. Горячий двигатель – это горячие блок и головка и, естественно, немного меньший зазор между ними. Кроме этого, рекомендуется сначала просто закрутить гайки, а вторым приёмом сделать контрольное затягивание с заданным моментом силы.
Обязательно осматривается, и если ослаблена, затягивается крышка ГРМ. Болты крутятся, начиная с середины
Проверяются зазоры между клапанами.
При увеличении расхода двигателя и уменьшении мощности следует обратить внимание на отложениях внутри камер сгорания. Это случается чаще на изношенных двигателях, когда масляные кольца пропускают много масла
Лучше всего в таком случае снять головку и произвести очистку от нагара. Не забываем, что если головка снимается – обязательно притираются клапаны.
Каждые 10 тысяч км двигатель 402 требует замены масла и масляного фильтра. Масло сливается на горячем двигателе. При этом систему смазки можно промыть, особенно если заливается масло другой марки и вязкости. При внешнем осмотре особое внимание уделяется масляным потекам, и в случае чего меняются найденные дефектные прокладки и сальники.
Во впускной системе на ТО меняется воздушный фильтр и продувается или промывается карбюратор марки К-151. Двигатель 402, карбюратор которого чист и исправен, имеет более плавные обороты и хорошую мощность.
Замена Прокладки Головки Блока Цилиндров Змз 402
замена накладки на головублок цилиндров в двигателе автомобиля Здесь вы смотрите на «кучу» железа, собранную в один абсолютно необходимый, удачный и красивый механизм. современный автомобиль.
Смотри и думай. верхняя часть линии, полет человеческого гения и. может быть, внезапно в конечном итоге ехать через тонкую полосу железа или асбеста. И его зовут прокладка головки цилиндры
И это абсолютно не лишне знать это для всех, мы подчеркиваем, для каждого владельца автомобиля знаки, которые являются заменапрокладки блока цилиндров. Даже если вы не собираетесь делать ремонт самостоятельно, вам необходимо понять, какие могут быть последствия для двигателя. замена прокладки головки блок
Что такое и почему там прокладка ГБЦ
Прокладка головки цилиндры
предназначен для герметизации стыкаблок цилиндров и головка цилиндра.
Пожалуйста, не смущайтесь, хотя это звучит почти одинаково. Прокладка головки блока цилиндров и прокладка крышки головки
блокцилиндры, который сделан из резины. На самом деле, прокладка головки блока цилиндров 3 в 1, потому что она сама герметизирует три системы двигателя: охлаждение (каналы), масло (каналы) и распределение газа (полости) цилиндры) Соответственно требования к качеству прокладки
Головка цилиндров увеличена.
Не забудьте и попытайтесь сэкономить при ремонте ГБЦ или блок цилиндров. UAZ. Замена УАЗ, прокладка ГБЦ. Прокладка является одноразовой частью для любого ремонта двигателя. заменапрокладки голова к новому. требуется.Типы прокладок ГБЦ:
- Нет асбеста. их характерная особенность: низкая усадка и высокая воспроизводимость материала.
- асбест. практически обладают свойствами, близкими к асбестовым прокладкам по характеристикам: эластичность, теплостойкость и эластичность. В основном используется в качестве ремонтных комплектов.
- металл. считаются лучшими и наиболее эффективными. С помощью металлической прокладки наиболее равномерное распределение удельного поверхностного давления происходит на стыке по всей плоскости головки цилиндра и блок .
WGC охлаждающая жидкость насквозь дефектная прокладка;
- белый цвет дыма из выхлопных газов постоянно (не во время прогрева) является признаком попадания охлаждающей жидкости в цилиндр (ы);
- при проверке расширительного бака или на поверхности жидкости в радиаторе видны масляные пятна. наоборот, это означает, что масло попадает в систему охлаждения через неисправную прокладку;
- о попадании в систему охлаждения через выпускную прокладку головки цилиндров, скажем, пузырьков в радиаторе или расширительном бачке.
Вышеуказанные методы диагностики не обязательно являются доказательством неисправности. прокладки. UAZ. Замена прокладки ГБЦ УАЗ. Но обычно это типичные признаки того, что нужно заменанакладки на головублок . Как мы не хотели бы думать иначе.
Особенности замены прокладки Крышка цилиндра
Учитывая все текущие нюансы технологии, связанные с функциями двигателя, наберите прокладки
или монтаж болта, есть общие правила. Правила, которые являются универсальными при их заменепрокладки Головка блока цилиндров на любой машине.
Мы не будем утомлять вас подробным описанием того, какой болт и в каком направлении поворачивать. Все «хитрости» замены прокладки описано в руководстве специально для вашего типа двигателя. Продолжайте читать перед ремонтом.
И, самое главное, вам нужно постараться удовлетворить все требования производителя по сборке и разборке головки блока цилиндры
Разборка начинается с маркера в руке. Отключая все установленное, особенно конвейеры, не ленитесь и не полагайтесь на память, все проверяйте. На нашем сайте вы можете получить подробную информацию о ремонте УАЗ 3163 (Патриот) Замена прокладки ГБЦ. Это будет легче собрать.
При покупке прокладки головки блока цилиндров для замены убедитесь, что ее свойства рассчитаны на точный момент, который производитель двигателя назначает для затягивания болтов головки блока цилиндров;
Прежде чем откручивать крепежные болты, аккуратно удалите смазку. Вырыв ключа из гнезда грозит: травмой или поломкой шпинделя болта, а затем не обойтись без сверления;
мы начинаем откручивать крепежные болты от середины на 0,5 или 1 оборот каждый. Это сделано для снятия напряжения;
После того, как вы сняли головку цилиндров и заменили прокладку, мы переходим к обратной процедуре. Установка головкиблок должны проходить строго вдоль направляющих втулок или вдоль специальных канавок для выравнивания;
затяжек болты головки цилиндров Производится только с использованием динамометрического ключа по схеме, указанной производителем в руководстве, и строго по параметрам крутящего момента.
Ремонт 402 двигателя
При любой эксплуатации двигатель 402 раньше или позже начинает давать сбои. Не стоит этого бояться. Нет вечных механизмов, а есть хорошие специалисты и большой ассортимент запасных частей. При этом не обязательно ждать неестественных для агрегата стуков. Показанием к ремонту служит простое увеличение расхода масла и топлива. У ГАЗ-3110 двигатель 402, к примеру, должен иметь расход бензина в городской черте около 13,8 литра на 100 км.
Что может понадобиться для нормального капитального ремонта двигателя? На замену идут: комплект прокладок, клапаны, втулки клапанов, поршневые кольца, а иногда и поршневая в сборе. Всегда шлифуется головка.
Если ремонт производится своими силами, затратной частью будет покупка разных приспособлений и материалов. Это динамометрический ключ, притирочная паста, оправка для поршневых колец, развёртка на 9, рассухариватель клапанов, шарожки, паронит и хороший очиститель.
Неисправности двигателя УМЗ 4216
Ресурс мотора 4216, заявленный заводом-изготовителем – 250 тыс. км, но нередко движки выходят из строя раньше положенного срока. Часто возникающие проблемы ДВС:
- подтекание моторного масла;
- повышенный угар масла через поршневые кольца:
- стук клапанов, который порой трудно устранить;
- перегрев;
- отказ различных датчиков.
Различные поломки преждевременно могут возникать по разным причинам:
- водителем нарушаются условия эксплуатации – мотор перегревается вследствие перегруза;
- не соблюдаются нормы технического обслуживания;
- автомобиль эксплуатируется в тяжелых дорожных условиях.
К сожалению, в двигателях УМЗ нередко встречается брак, но от этого не застрахованы и моторы ЗМЗ. Если двигатель 4216 троит (дергается), причиной неисправности может быть как сам двигатель, так и поломки в ЭСУД. Чтобы определить причину возникновения дефекта, необходимо провести диагностику ДВС.
Замена двигателей УМЗ 4216
В случае приобретения «Газели» с неудачным двигателем автовладельцы стремятся избавиться от силового агрегата, заменив его на ДВС другой модели. На замену можно рассматривать много разных вариантов, но чаще всего хозяева коммерческих авто ставят моторы ЗМЗ-405, выбирается именно этот движок по ряду причин:
- заволжский мотор не капризен – хорошо «переваривает» российское топливо, нечасто ломается;
- относительно импортных силовых агрегатов (Cummins, Toyota, Nissan) ЗМЗ-405 стоит недорого;
- при установке ЗМЗ требуется минимум переделок.
На машинах «Газель Бизнес» последнее время штатно устанавливается турбодизель «Камминз», но обладатели машин с УМЗ-4216 этот мотор в качестве замены практически никогда не рассматривают:
- Cummins стоит недешево;
- американский двигатель очень чувствителен к качеству топлива, и если машину заправлять плохой соляркой, «Камминз» может быстро выйдет из строя.
Преимущество ЗМЗ-405 (или 406) еще заключается в том, что на вторичном рынке продается немало подержанных моторов в нормальном, рабочем состоянии, и цена их ниже нового ДВС в несколько раз. Правда, при покупке агрегата б/у нет серьезных гарантий – приходится верить продавцу на слово. Ремонт двигателя УМЗ 4216; Замена ГБЦ ( прокладки ) прокладки Газель. Но даже если 405-й и требует небольшого ремонта (замены цепей или поршневых колец), все равно его покупка вместе с ремонтом обходится значительно дешевле, чем приобретение дорогостоящего импортного движка. Замена прокладки ГБЦ ВАЗ 2110. Еще минус импортного ДВС в том, что если он серийно на «Газель» он не устанавливался, его придется приобретать вместе с коробкой передач или озадачиваться подгонкой по креплению «Газелевской» КПП к новому мотору.
Основные рекомендации
Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.
Это интересно: Причины стука клапанов на холодном двигателе и как их устранить
Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.
Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.
Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.
Момент затяжки болтов (усилие)
Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.
Таблица: моменты затяжки соединений в зависимости от диаметра резьбы
| Номинальный диаметр резьбы | Размер «под ключ» головки, болта (гайки), мм | Шаг резьбы, мм | Классы прочности по ГОСТ 1759–70 | ||||
| Болт | |||||||
| 5.8 | 6.8 | 8.8 | 10.9 | 12.9 | |||
| Гайка | |||||||
| 6 | 10 | 1 | 0,5 | 0,8 | 1,0 | 1,25 | 1,6 |
| 8 | 12 — 14 | 1,25 | 1,6 | 1,8 | 2,5 | 3,6 | 4,0 |
| 10 | 14 — 17 | 1,25 | 3,2 | 3,6 | 5,6 | 7,0 | 9,0 |
| 12 | 17 — 19 | 1,25 | 5,6 | 6,2 | 10,0 | 12,5 | 16,0 |
| 14 | 19 — 22 | 1.5 | 8,0 | 10,0 | 16,0 | 20,0 | 25,0 |
| 16 | 22 — 24 | 1,5 | 11,0 | 14,0 | 22,0 | 32,0 | 36,0 |
| 18 | 24 — 27 | 1,5 | 16,0 | 20,0 | 32,0 | 44,0 | 50,0 |
| 20 | 27 — 30 | 1,5 | 22,0 | 28,0 | 50,0 | 62,0 | 70,0 |
| 22 | 30 — 32 | 1,5 | 28,0 | 36,0 | 62,0 | 80,0 | 90,0 |
| 24 | 32 — 36 | 1,5 | 36,0 | 44,0 | 80,0 | 100,0 | — |
Правильный порядок затяжки
Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.
Важно помнить, что крепеж всегда выполняется в три — четыре подхода:
- Первый подход – усилие 3-4 кгс.
- Второй подход – усилие 7 кгс.
- Третий подход – усилие 9 кгс.
- Последний подход – усилие 11,5 – 12 кгс.
Некоторые нюансы
Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:
- Общее состояние болтов – новые или б/у;
- Наличие смазки на резьбовой части;
- Состояние резьбы.
Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.
Ошибки при монтаже головки
Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.
При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.
Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

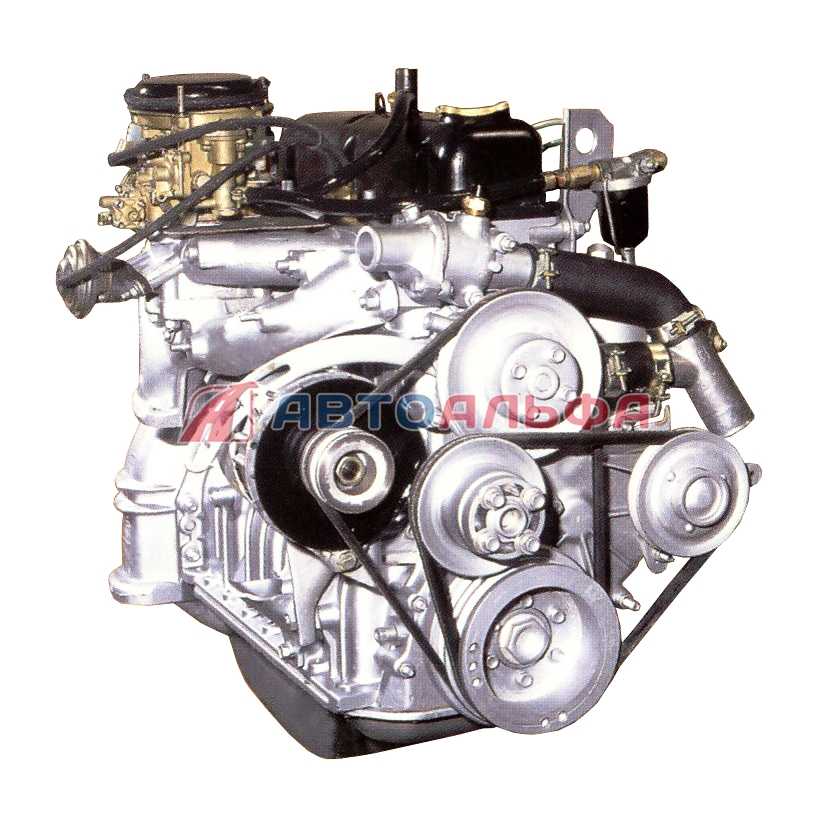

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…
Модификации двигателя ЗМЗ 402:
1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.
Неисправности двигателей ЗМЗ 402
1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.
Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.
Замена прокладки ГБЦ на ВАЗ 2109
По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.
Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.
Уплотнители ГБЦ
Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.
https://youtube.com/watch?v=pW9OyNFXEcU
- Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
- Снимите термостат, только не забудьте перед этим слить ОЖ.
- Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
- Отключите приемную трубу глушителя от выпускного коллектора.
- Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
- Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
- Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
- Аналогичным образом отключите центральный высоковольтник.
- Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
- Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
- Отключите питающую проводку от электромагнитного клапана.
- Снимите шланг вакуумного усилителя с патрубка впускной трубы.
- Отключите трубку от вакуумного корректора зажигания.
- Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
- Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
- Немного раскачайте головку рывками, после чего снимите элемент.
- Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
- Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.
Процедура замены
Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.
Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.
Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.
Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:
- Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
- Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
- Вращайте держатель, следите за показателями;
- Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
- Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.
Золотые правила затяжки
Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:
- Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
- Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
- Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
- Перед работой убедитесь, что держатели находятся в исправном состоянии.
Проверка болтов
Схема затяжки
Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.
Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.
Последовательность затяжения
Далее выполняйте работу согласно таблице, и вы все сделаете верно.
Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.
Показания к капитальному ремонту
Собственно показаний к капитальному ремонту 2 — это повышенный расход бензина и/или масла. В принципе всё.
Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ.
При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршня\клапана). Для любого
авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе
должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.
В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход
бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно
двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.

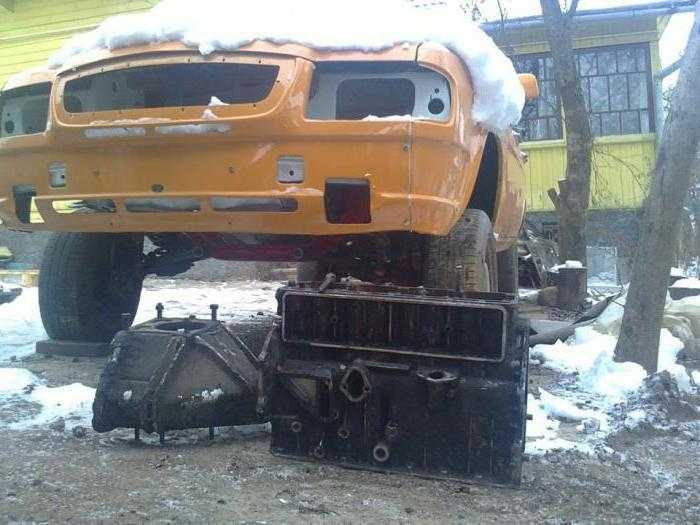

Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался
в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема
течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.
Проведение тюнинга
Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах. Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:
- Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
- По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
- Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.
Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.
По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.
Увеличение мощности двигателя
Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.
Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.
Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.
Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.
Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.
