Шестицилиндровый двигатель

Связанные патенты [ править ]

Связанные патенты США

1217788 Внутреннее сгорание и паровой двигатель 27 февраля 1917 года. Хьюго Ф. Лидтке, кажется, был одним из первых, кто задумал чередовать внутреннее сгорание и впрыск пара в камеру сгорания.
1339176 Двигатель внутреннего сгорания 4 мая 1920 года. Леонард Х. Дайер изобрел первый 6-тактный двигатель внутреннего сгорания с впрыском воды в 1915 году.
2209706 Двигатель внутреннего сгорания 30 июля 1940 г.
3921608 Двухтактный двигатель внутреннего сгорания 25 ноября 1975 г.
3964263 Шеститактный двигатель внутреннего сгорания и испарения жидкости 22 июня 1976 г.
4143518 Двигатель внутреннего сгорания и паровой двигатель 13 марта 1979 г.
4301655 Комбинация двигателя внутреннего сгорания и парового двигателя 24 ноября 1981 г.
4433548 Комбинация двигателя внутреннего сгорания и парового двигателя 28 февраля 1984 г.
4489558 Составной двигатель внутреннего сгорания и способ его использования 25 декабря 1984 г.
4489560 Составной двигатель внутреннего сгорания и способ его использования 25 декабря 1984 г.
4736715 Двигатель с шестицилиндровым циклом, переменной степенью сжатия и постоянным ходом 12 апреля 1988 г.
4917054 Шеститактный двигатель внутреннего сгорания 17 апр.1990 г.
4924823 Шеститактный двигатель внутреннего сгорания 15 мая 1990 г.
5755191 Двухтактный двигатель внутреннего сгорания с зарядным цилиндром 26 мая 1998 г.
6253745 Многотактный двигатель с топливно- паровым зарядом 3 июля 2001 г.
6311651 Шеститактный двигатель внутреннего сгорания с компьютерным управлением и принцип его работы 6 ноября 2001 г.
6571749 Шеститактный двигатель внутреннего сгорания с компьютерным управлением и принцип его работы 3 июня 2003 г.
7021272 Электрогенерирующий агрегат с многотактным циклом, управляемый компьютером, и способ работы 4 апреля 2006 г.

Связанные польские патенты

Бюллетень Патентного ведомства Польши , № 12 (664) 1999 стр. 53, Пат. № P323508 «Принцип работы многоступенчатого двигателя внутреннего сгорания» ( Антони Гноиньски , конструктор из Бендзина , Польша )

Как устроен и работает четырехтактный движок

Работа 4 тактного двигателя позволяет вращать коленчатый вал, который через кривошипно-шатунный механизм передает движение на колесный привод транспортного средства. Простейшая одноцилиндровая конструкция состоит из:

металлического корпуса, состоящего из крышки и блока цилиндров;
цилиндра, внутри которого вверх и вниз перемещается поршень;
впускного и выпускного клапанов, подающих в камеру сгорания топливную смесь и отводящих отработанные газы;
поршня, который сжимает топливную смесь, провоцируя воспламенение, а также проворачивает маховик коленчатого вала и, соответственно, колеса транспортного средства;
свечи зажигания, подающей в цилиндр искру, поджигающую горючую смесь (на бензиновых моделях);
системы подачи масла внутрь силового агрегата для смазки и охлаждения движущихся частей;
контура жидкостного охлаждения, отводящего излишнее от мотора излишнее тепло.

Одноцилиндровый четырехтактный ДВС в разрезе.

Как работает четырехтактный двигатель:

Впуск (от 0 до 180о проворота кривошипа): поршень опускается до нижней мертвой точки (НМТ), одновременно с этим открывается впускное отверстие и в движок поступает смесь топлива и кислорода.
Сжатие (от 180 до 360о): поршень поднимается до верхней мертвой точки (ВМТ), сжимая находящуюся внутри топливную смесь.
Рабочий ход (от 360 до 540о): топливо внутри цилиндра воспламеняется от свечи зажигания (либо от температуры — на дизелях) и поршень силой получившегося взрыва снова отбрасывается вниз. Третий такт называется рабочим, потому что именно в нем поршень совершает полезную работу, передавая коленвалу, и далее — на колесный привод крутящий момент (остальные такты ДВС происходят, наоборот, за счет движения кривошипно-шатунного механизма, поэтому фактический КПД движка такого типа составляет около 40%).

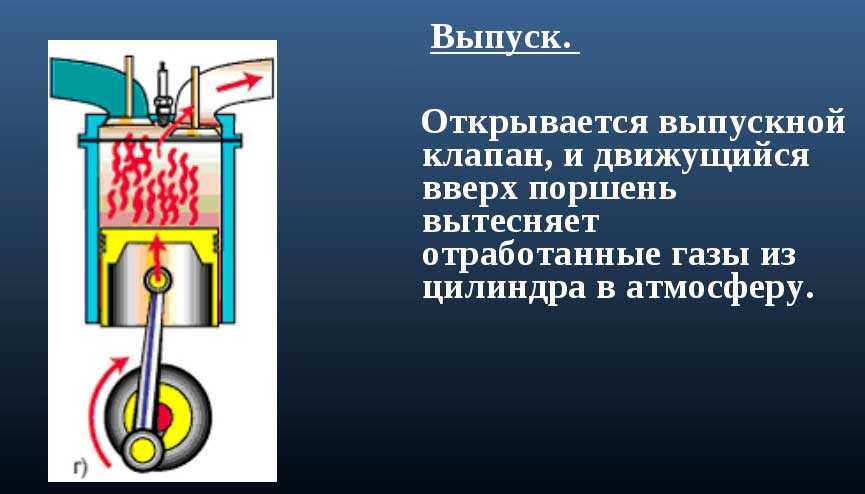

Выпуск (от 540 до 720о проворота кривошипа): в это время открывается выпускное отверстие, и поршень снова поднимается до ВМТ, выталкивая отработанные газы в выхлопную систему.

Рабочий цикл четырехтактного бензинового двигателя.

В чем особенность дизельных силовых агрегатов

Все ДВС можно поделить на две группы по принципу смесеобразования:

Бензиновые (карбюраторные или инжекторные) и газовые — в которых топливо смешивается с воздухом до попадания в цилиндр.
Дизельные — топливо впрыскивается непосредственно в камеру сгорания.

Рабочий цикл четырехтактного двигателя на дизельных силовых агрегатах немного отличен от бензиновых. В камерах сгорания находится кислород, который нагрет до температуры, достаточной для воспламенения топлива. Перед тем, как поршень дойдет до верхней мертвой точки, в цилиндр впрыскивается жидкое дизтопливо, которое форсунки распыляют до мелких капель для более быстрой реакции с нагретым воздухом.

4 такта двигателя внутреннего сгорания на дизеле.

Многоцилиндровые модели

Чем больше цилиндров имеет четырехтактный двигатель, тем больше суммарный объем камер сгорания, поэтому силовые агрегаты на автомобилях оснащают несколькими цилиндрами. Чаще всего это число бывает четным, для обеспечения баланса установки, но встречаются и трехцилиндровые модели.

Классификация многоцилиндровых автомобильных моторов:

Рядный — на одном коленчатом вале параллельно друг другу;
V-образный — два ряда цилиндров на коленвале, расположенные под углом;
VR-образный — аналогичен предыдущему, но имеет меньший угол развала (около 15о).

Рядный ДВС в разрезе.

Чтобы многоцилиндровый движок работал равномерно, такты различных цилиндров должны чередоваться в определенной последовательности и через равные промежутки времени. Примерный порядок работы четырехцилиндрового ДВС:

Порядок работы цилиндров на ВАЗ-2109.

От чего зависит мощность четырехтактного мотора

Основные параметры, оказывающие влияние на мощность силового агрегата, это:

суммарный объем цилиндров;
частота вращения коленчатого вала;
пропускная способность впускных и выпускных отверстий;
уровень сжатия топливной смеси.

Схема работы наддува турбированного мотора.

Принцип работы

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

EG33

Subaru EG33

Обзор
Производитель	Subaru
Производство	1991–1996
Макет
Конфигурация	6- цилиндровый бензиновый двигатель
Смещение	3,3 л: 3318 куб. См (202,5 куб. Дюйма)
Диаметр цилиндра	96.9 мм
Ход поршня	75 мм
Материал блока	гильзы цилиндров из алюминия, чугуна
Материал головы	алюминий
Клапан	DOHC
Коэффициент сжатия	10,0: 1
Горение
Тип топлива	Бензин / бензин
Выход
Выходная мощность	179 кВт (240 л.с., 243 л.с.) @ 6000 оборотов в минуту
Выход крутящего момента	309 Нм (228 lb⋅ft) при 4000 об / мин
Хронология
Преемник	EZ30 EZ36

Subaru Alcyone SVX

Подобно тому, как шестицилиндровый ER27 связан с более ранним четырехцилиндровым двигателем EA82, EG33 имеет общие диаметр цилиндра и ход поршня с современным четырехцилиндровым двигателем EJ22. EG33 был установлен исключительно на Alcyone SVX, где он был соединен с как в переднеприводной, так и в полноприводной конфигурациях.

После того, как SVX был снят с производства, Subaru не предлагала шестицилиндровый двигатель до тех пор, пока EZ30 не был разработан и выпущен для Subaru Outback.

Дизайн

В отличие от SOHC EJ22, с которым он имел некоторые общие размеры, EG33 имел два верхних кулачка; оба двигателя использовали четыре клапана на цилиндр. В EG33 использовался одинарный зубчатый ремень ГРМ, который приводил в движение выпускные распредвалы на каждом ряду в дополнение к водяному насосу (установленному на правом берегу); впускной распределительный вал на каждом ряду цилиндров приводился в движение по очереди набором косозубых шестерен через выпускной распределительный вал с ременным приводом.

В то время EG33 был самым большим безнаддувным двигателем, который Subaru когда-либо производила для регулярного производства; В 1990-х годах Subaru представила Subaru 1235 , 3,5-литровый плоский 12-цилиндровый двигатель, разработанный Карло Чити и Мотори Модерни , предназначенный для гонок Формулы-1 , хотя Кристиан фон Кенигсегг, как сообщается, позже заинтересовался двигателем для своего суперкара.

Какие есть двигателя внутреннего сгорания? Классификация двигателей внутреннего сгорания.

Двигатели внутреннего сгорания различаются по типам. Давайте разберем типы двигателей внутреннего сгорания:

Поршневые;
Роторно-поршневые;
Газотурбинные;
Дизельные.

Существуют различные виды двигателей внутреннего сгорания и производительность каждого отличается друг от друга. Как работает каждый вид?

Поршневые

Механическая работа формируется при использовании кривошипно-шатунного механизма. При его воздействии, движение передается на коленвал.

В карбюраторных двигателях формирование воздушно-топливной смеси производится в карбюраторе, после чего она перераспределяется в цилиндр.

В инжекторных двигателях регулировкой подачи топлива занимается ЭБУ. Распределение топлива осуществляется во впускной коллектор, попадая туда через форсунки.

Роторно-Поршневые

Механическая работа формируется при использовании ротора. Он выполняет работу газораспределительного механизма, коленвала, а также поршней.

Газотурбинные

В этих моторах механическая работа формируется также при использовании ротора. Он при вращении заставляет двигаться турбинный вал.

Дизельные

При впрыске топлива используются форсунки. Однако для воспламенения этим моторам не требуется свеча. Под температурой происходит нагревание сжатого воздуха. Температура же обязательно должна быть больше, чем температура горения.

Четырехтактный подвесной лодочный мотор

Подвесные четырехтактные лодочные моторы тяжело приживаются на отечественных водоемах.

И дело здесь не столько в преимуществах двухтактных лодочных двигателей перед четырехтактными, сколько в их дороговизне, по сравнению с двухтактниками.

КАК РАБОТАЕТ? Рабочий процесс 4-х тактного двигателя разделен на четыре такта: впуск, сжатие, сгорание, выхлоп. Движущихся частей в моторе больше, горение чище, эффективность выше, смазки требуется больше.

Коленчатый вал четырехтактных моторов совершает два оборота, во время которых происходит 4 рабочих такта поршня.

Отличительная особенность 4-х тактного двигателя – это отсутствие необходимости смешивать топливо перед заправкой.

У четырехтактных моторов имеется специальный картер для заливки масла.

Впрочем, такая конструкция требует специальной переноски мотора в вертикальном положении, чтобы не вытекало масло.

Ввиду своей конструкции, четырехтактники имеют больший вес с аналогичными по мощности двухтактниками.

Но если владелец делает акцент при выборе лодочного мотора на максимальную долговечность и комфорт эксплуатации, то 4-х тактный двигатель – это его вариант.

Он тихий, удобный, экологичный и более выносливый, когда речь идет об активной эксплуатации на дальние расстояния.

Четырехтактный двигатель:

Экологичен;
Износоустойчив;
Тяжеловат;
Комфортен;
Малошумен;
Топливоэкономичен.

Приложения

Наиболее известное применение — торпеды , где желательна цилиндрическая форма. Современная торпеда Mark 48 оснащена двигателем с наклонной шайбой мощностью 500 л.с. и насосно-реактивным движителем. Он заправляется топливом Otto fuel II , монотопливом, который не требует подачи кислорода и может развивать торпеду со скоростью до 65 узлов (120 км / ч) (74,56 миль в час).
Другие области применения включают пневматические и гидравлические двигатели, такие как вариатор Honda Hondamatic CVT , и насосы кондиционеров . Кроме того, в некоторых двигателях Стирлинга используется наклонная шайба , например , в двигателе Stirling Thermal Motors STM 4-120.

Ссылки [ править ]

^ Лайонс, Пит (27.02.2006). . Autoweek.com . Проверено 28 июля 2012 .
. Smokstak.com. Ноября 2007 . Проверено 7 февраля 2014 ., связанные фотографии и диаграммы периодов
Кодл, P .; Мозг, Эрик (сентябрь 2000 г.). . Staff.bath.ac.uk . Архивировано из на 2007-05-13.
Рыцарь, Патрик. А до Z британской стационарных двигателей . п. 83.
. Culture24.org.uk. 15 апреля 2007 . Проверено 7 февраля 2014 .
Yuen, WW; и другие. «Цикл Баюлаза: двухкамерный двигатель внутреннего сгорания с повышенным тепловым КПД». Серия технических статей SAE (февраль 1986 г.): 1–10. № 860534.
^ . 14 февраля 2007 года Архивировано из 22 февраля 2013 года . Проверено 8 мая 2012 года .
^ . Индус . Thehindu.com. 4 июля 2012 г.
. Проверено 6 декабря 2011 .
. Пограничная летопись (Т. 87 — № 4365). Бордертаун, Южная Австралия. 10 ноября 1994 г. Архивировано из 1 октября 2011 г.
Мышкув , Польша ( польский )
Берни Кюне . Sechstaktmotor.de . Проверено 31 января 2014 .
. Ilmor Engineering . Проверено 6 февраля 2016 .
. Архивировано из 27 сентября 2011 года . Проверено 6 декабря 2011 .

Экономичность. Мифы и реальность.

Начнём со стоимости.

Из-за более сложной конструкции стоимость четырёхтактных моторов превышает двухтактные аналоги. В некоторых случаях эта разница всего лишь 10%, а в некоторых и 50%. В любом случае при расчёте на одну лошадиную силу, два такта будут дешевле.

Расход топлива.

На первый взгляд может показаться, что четырёхтактные подвесные лодочные моторы расходуют меньше бензина, масла и вообще обладают более высоким коэффициентом полезного действия. Чего тут скрывать, так оно и есть… Одна из главных причин, это безусловно попадание неотработанного топлива в выхлоп. Вторая предусмотрена конструкцией двухтактного двигателя изначально – масло не только смазывает, но и горит. Не знаю как в Вашей реальности, а в моей стоимость хорошего масла для двигателя внутреннего сгорания превосходит стоимость хорошего бензина в несколько раз. И третья более-менее весомая причина – это совмещение рабочего такта с выхлопом. В четырёхтактных двигателях отработанная смесь начинает выводится только после того, как головка цилиндра опустилась в крайнее нижнее положение, а в двухтактных – примерно на половине пути (плюс-минус, в зависимости от конкретной модели).

Теперь по делу

Когда это важно? Ведь, например, на гонках никто не задумывается над экономичностью – главное прийти первым, а при путешествиях на длительные дистанции… Правда в том, что если Вы выходите в плаванье только в июле и то раз в неделю, то, вполне возможно, Ваши внуки окупят разницу в цене. И если Вы задумаетесь над тем, какой лодочный мотор лучше. именно для Вас, то расход топлива будет играть малозначимую роль

А если Вы этим зарабатываете себе на жизнь и подвесной лодочный мотор отдыхает только когда лёд на реке, то здесь стоит всерьёз задуматься над затратами на кормление своего любимца…

именно для Вас, то расход топлива будет играть малозначимую роль. А если Вы этим зарабатываете себе на жизнь и подвесной лодочный мотор отдыхает только когда лёд на реке, то здесь стоит всерьёз задуматься над затратами на кормление своего любимца…

Моторесурс.

Ходят слухи, что четырёхтактник будет служить намного дольше своего двухтактного аналога. Но, как говорится, в действительности всё не так, как на самом деле. Реальное положение вещей таково, что все эти утверждения слишком теоретизированы. Допустим, заявленный моторесурс какого-то двигателя – 2000 моточасов. Для того, чтобы проверить это на практике нужно весь сезон КРУГЛОСУТОЧНО ездить на лодке. Или 3 сезона по 8 часов в сутки. Каждый день. Без выходных и проходных. Не зависимо от погодных условий. И учтите ещё, что для того, чтобы сравнить, проверять нужно 2 подвесных лодочных мотора. Вы представляете себе стоимость такой проверки? А кто может себе позволить потратить год жизни на это? Я с полной уверенностью заявляю, что ни одно частное лицо такой проверкой не занималось и заниматься не будет. На практике, если и проводились такие испытания (в чём лично я сомневаюсь), то они спонсировались изготовителями ПЛМ и, безусловно, заангажированы в чью-то пользу. А если учесть, что двигатели будут ремонтироваться? Как тогда считать моторесурс? Всем известно, что некоторые дедульки ездят на мотоциклах 70-х годов, просто заменив головку цилиндра. Что здесь можно сказать о моторесурсе? В общем, здесь можно сказать, что данные о моторесурсе подвесных лодочных моторов просчитываются только на бумаге (или на компьютере) и могут быть далеки от реальности, так что здесь сложно сказать какой лодочный мотор лучше

Ремонт и обслуживание.

У двигателей всех производителей и всех назначений время от времени могут случаться поломки. И всем понятно, что чем дороже движок, тем дороже на него детали. К примеру, вместо того, чтобы починить Porsche можно купить себе «Жигули». С лодочными моторами то же самое – чем дешевле двигатель, тем дешевле обслуживание и ремонт. Если Вы живёте в Санкт-Петербуге, то настойки, починки, регулировки и прочие полезные вещи Вам проще будет сделать у нас и сказать здесь какой лодочный мотор лучше

сложно. Обращайтесь к нашим дилерам и они выдадут Вам нужную информацию. Если же Вы намерены делать ремонт двигателя собственными силами или силами знакомых, то, вероятнее всего, Вам стоит купить двухтактник – они проще, дольше выпускаются и по ним больше специалистов. Некоторые умельцы могут очень качественно настраивать свои два такта прямо на воде… А вот с четырьмя дела обстоят сложнее. Хотя при любых раскладах первоначальную настройку настоятельно рекомендуется проводить в нашей мастерской или с нашим мастером на выезде.

Масло для четырехтактного двигателя

Масла делятся на два типа – для двигателей с воздушным и водяным охлаждением. Температура поршней в моторах с воздушным охлаждением гораздо выше, чем в случае с водяным, поэтому первые более требовательны к маслу.

Хотя в зимний период техника с воздушным охлаждением четырехтактного двигателя используется реже (в основном садовая и сельскохозяйственная техника, мотоциклы, моторные лодки и т.д используются летом), вопрос для ее владельцев стоит достаточно остро. Зимой актуально масло для квадроциклов, снегоходов и т.д.

Главное, и летом и зимой – это характеристики, позволяющие маслу сразу после запуска двигателя создать защитную пленку на механизмах

Это важно, даже если двигатель новый или бывший в употреблении, но в идеальном состоянии. Сравнительный анализ разных марок показывает, что масло может быть минеральным или синтетическим

Разница между летними и зимними маслами определяется степенью вязкости и шириной диапазона температур, при которых конкретные марки масла можно применять. Число перед литерой W указывает на предел температуры, при которой масло густеет. Число после означает предельную температуру эффективного использования этого масла. Бывают всесезонные масла, например, 10w30. Аббревиатура SAE обозначает международный стандарт, по которому классифицируются моторные масла.

Высоковязкие масла, например, Sae 30 или Sae 40 ориентированы на летний период, а низковязкие (5W30 или близкие к нему) на зимний. Зимние масла летом будут ускоренно испаряться и не обеспечат смазку. Летние масла будут быстро густеть при низких температурах, осложняя работу мотора.

Конструкция агрегата

Устройство 4 тактного двигателя выглядит таким образом: распредвал размещен в крышке цилиндра и приводится в действие с помощью ведущего колеса, вмонтированного на коленчатом вале. В устройстве 4 тактного двигателя распределительный вал способен открывать и закрывать впускной и выпускной клапан, но лишь один из них, а какой конкретно – зависит от расположения поршня. Помимо этого, на распределительном вале расположены кулачки, с помощью которых приводятся в действие коромысла клапанов.

После своего срабатывания коромысла начинают воздействовать на один из двух клапанов, что приводит к его открытию. Стоит отметить, что между клапаном и регулировочным винтом должен быть узкий промежуток (его еще называют тепловым зазором) – во время нагрева происходит расширение металла, поэтому в случае неимения или слишком маленького размера зазора клапаны не смогут полностью закрыть каналы впуска и выпуска. Зазор при клапане выпуска должен быть большего размера, чем у клапана впуска, поскольку газы выхлопа более горячие, нежели горючая смесь, и, соответственно, это приводит к тому, что клапан выпуска нагревается больше клапана впуска.

Вот и все описание устройства 4 тактного двигателя.

Цикл работы двигателя, рабочие такты

Появившиеся очень давно двигателя внутреннего сгорания как работающие на бензине, так и дизельном топливе, и применяемые сейчас, делятся на два вида:

Двухтактные;
Четырехтактные.

Как видено из названия сводится различие принципа функционирования двигателя в количестве тактов – движений поршня, за которые он выполняет определенный цикл работ.

Для четырехтактного двигателя определено 4 такта в результате которых один поршень выполняет полный цикл – впуск, сжатие, рабочий ход и выпуск.

В каждом из этих циклов в цилиндре двигателя выполняются определенные процессы. Все они направлены на достижение одной цели – обеспечение преобразования энергии сгорания топлива во вращение коленчатого вала.

Так, при такте впуска в цилиндр подается горючая смесь, состоящая из топлива и воздуха, без которого процесс горения невозможен. Причем образование и подача этой смеси у бензинового и дизельного двигателя отличаются.

Далее идет такт сжатия

, при котором поступившая смесь сжимается в объеме. Делается это для того, чтобы в меньшем объеме образовалось больше горючей смеси.

Уменьшение объема позволяет при следующем такте обеспечить более высокое КПД при сгорании топлива.

Рабочий ход

– единственный из всех тактов, при нем энергия отдается, а не забирается и для него существуют все остальные такты.

После сжатия происходит воспламенение смеси, у бензиновых двигателей – за счет искры, проскакиваемой между электродами свечи накаливания, у дизелей – за счет высокого давления, при котором смесь нагревается настолько, что воспламеняется.

При воспламенении смеси выделяется энергия, которая воздействует на поршень, заставляя его двигаться вниз, при этом выделенная от сгорания энергия передается поршнем на коленвал посредством шатуна.

Выпуск

– такт, направленный на очистку полости цилиндра от продуктов горения. После очистки цикл повторяется вновь.

Из всего вышесказанного выходит, что один цикл движения поршня в цилиндре направлен только на получение одного такта – рабочего хода, все остальные такты только помогают получить его, причем для их выполнения задействуется часть энергии, которую отдает такт рабочего хода.

Сейчасчитают 6 эффективных способов откачки лишнего масла из двигателя

914

Угорание масла в двигателе или как уменьшить «масложор» мотора

8.5k

Каждый такт двигателя соответствует определенному движению поршня в цилиндре.

Существуют две крайние точки положения поршня, получивших название мертвых точек.

Одна из них верхняя – выше поршень уже подняться в цилиндре не может, а вторая – нижняя, при которой он ниже не опускается.
