Карбюратор для газели с 406 двигателем: выбор, регулировка, подключение, ремонт

Порядок замены фильтрующего элемента

Перед началом работы отключают топливный подогрев при помощи гаечного ключа и отсоединяют штуцер магистрали. Открутив небольшой вентиль внизу бака, сливают бензин из сепараторной колбы. После этого отсоединяем разъем топливного подогрева в сепараторе автомобиля «Газель». Замена бензонасоса, фото которого, как и фильтра, можно посмотреть в каталоге, производится самостоятельно, без привлечения специалиста.

Окрутив резьбовую крышку, вытаскивают фильтр. Он может быть полностью или частично загрязнен. Осматривают колбу сепаратора, на дне которой можно обнаружить крупные и мелкие частички загрязнения. Для их удаления используют безворсовую салфетку и пинцет.

Новый фильтр ставится, пока не послышится легкий щелчок. В сепаратор заливается около литра приготовленной солярки для того, чтобы не возникали проблемы с прокачкой системы. Перед надеванием сепараторной крышки, новое кольцо из резины обрабатывают маслом. Это поможет легко вставить крышку с небольшим надавливанием и закрутить ее до упора.

Прокачивают топливо, процедура составляет несколько надавливаний на кнопку, пока она не перестанет поддаваться. Если предварительно в колбу не заливалась солярка, тогда надавливают несколько минут для полной прокачки. Проверяют работу заводом машины. Иногда мотор сразу работает ровно, но бывают случаи небольших перерывов до тех пор, пока не уйдет лишний воздух из системы.

В заключение нужно отметить, что ремонт и замена бензопровода и фильтра должна проводиться своевременно, слишком много тонкостей работы двигателя зависит от правильной работы этих устройств.

Топливный насос

Для подачи в цилиндры в строго определенные моменты дозированные порции топлива на дизеле установлен топливный насос.

Топливный насос секционный, четырех плунжерный правого вращения. Насос крепится четырьмя болтами к картеру распределительных шестерен и дополнительно снизу двумя болтами к специальному кронштейну.

В корпусе насоса на двух шариковых подшипниках вращается кулачковый валик. Валик насоса получает вращение от шестерни привода, с которым в зацеплении находится шлицевая втулка, установлена на переднем конце валика. На хвостовике валика установлена шестерня привода регулятора, а между вторыми и третьими кулачками расположен эксцентрик для привода подкачивающего насоса. Валик насоса вращается в два раза медленнее, чем коленвал дизеля. Положение кулачков на валике соответствует порядку работы цилиндров дизеля. Над кулачковым валиком в корпусе насоса поступательно перемещаются толкатели, передающие движение от кулачков к плунжерам.

Четыре плунжерные пары вместе с возвратными пружинами, нагнетательными клапанами с седлами и штуцерами смонтированы в головке, которая крепится на верхней плоскости корпуса насоса. Штуцера удерживаются от проворачивания накладками. К штуцерам подсоединяются топливопроводы высокого давления. Для подвода топлива к плунжерным парам в головке насоса выполнен П – образный канал. К одному концу канала подсоединен топливопровод подачи топлива от фильтра тонкой очистки, а к другому – топливопровод перепуска излишков топлива из головки насоса в подкачивающий насос. В штуцере этого топливопровода смонтирован перепускной клапан.

Толкатель состоит из корпуса, внутри которого на оси вращается ролик. Сверху в корпус толкателя ввернут регулировочный болт с контр – гайкой, с помощью которого регулируется момент начала подачи топлива плунжером.

Плунжерная пара является основным насосным элементом и состоит из плунжера и гильзы. Плунжер и гильза представляют собой прецизионную пару и проходят специальную притирку. На нижнюю часть плунжеров напрессованы поводки, которые посредством хомутов соединены с рейкой. Хомуты на рейке зажимаются болтами. Седло с нагнетательным клапаном поджимается к гильзе плунжера штуцером, внутри которого находится пружина. Между седлом и штуцером установлена уплотнительная прокладка. На нижние заплечики плунжеров опираются тарелки, которые служат упором для пружин.

В нижней части корпуса насоса имеется фланец для установки подкачивающего насоса, а также отверстие для залива и слива масла, закрытое пробками. Для осмотра и регулировки насоса на корпусе имеются люки закрытые крышками. Масляная полость насоса объединена с масляной полостью регулятора.

Смазка топливного насоса циркуляционная от смазочной системы дизеля.

Тюнинг двигателя Волга/Газель ЗМЗ-406

Форсирование ЗМЗ 406

Первый вариант увеличения мощности двигателя, по традиции, атмосферный, а значит ставить будем валы. Начнем со впуска, ставим забор холодного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеры сгорания, увеличиваем диаметр каналов, шлифуем, ставим соответствующие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от BMW), валы (например ОКБ Двигатель 38/38). Крутить штатную, тракторную поршневую нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выхлоп на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе ориентировочно до 200 л.с., а характер мотора получит ярко-выраженный спортивный оттенок.

ЗМЗ-406 Турбо. Компрессор

Если же 200 л.с. для вас детские забавы и хочется реального огня, тогда наддув это ваш путь. Чтоб мотор нормально переносил высокое давление, мы поставим усиленную кованую поршневую группу под низкую СЖ ~8, в остальном конфигурация аналогична атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. На выходе имеем около 300-350 л.с. Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким образом можно выдуть 400 и более л.с. Что касается компрессора, все аналогично турбированию, но вместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (например Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.

Смотрите все объявления в архиве

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ 1)поломка датчиков 2)нет контакта регулятора ХХ

3)порваны шланги картерной вентиляции

1)замена датчиков 2)восстановление контакта

3)замена шлангов

Отказ цилиндра 1)неисправность ЭБУ 2)выход из строя катушки

3)пробой наконечника свечи

4)поломка форсунки

1)замена блока управления 2)ремонт катушки

3)замена наконечника

4)ремонт/замена форсунки

Неустойчивая работа ДВС 1)подсос воздуха 2)вода в топливном баке 1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается 1)выход из строя системы зажигания 2)нарушена подача топлива 1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Карбюратор состоит из таких основных систем:

— главная дозирующая система ( обеспечивает смешивание топлива с воздухом в определенных пропорциях с помощью специальных калиброваных  жиклеров: главных топливных и жиклеров и воздушных)

— система холостого хода ( обеспечивает работу двигателя на малых оборотах коленчатого вала)

— система пуска ( за систему пуска отвечает воздушная заслонка, которая в свою очередь обеспечивает подачу воздуха в эмульсионные трубки ( смесительные камеры) через жиклеры)

— система экономайзера ( обеспечивает обогащения горючей смеси при долгосрочном нагружении)

— ускорительный насос ( обеспечивает обогащения смеси при кратковременном ускорении)

Для приготовления горючей смеси используют топливо и воздух, причем оба компонента, входящие в состав смеси, должны быть тщательно очищены от механических и других примесей. Горючая смесь — это смесь, приготовленная в карбюраторе из паров мелкораспыленного топлива и воздуха. Горючая смесь, поступающая в цилиндры двигателя, смешивается с отработавшими газами и образует рабочую смесь.

Состав горючей смеси

Состав горючей смеси характеризуется определенным соотношением масс топлива и воздуха. Для полного сгорания 1 кг бензина теоретически необходимо 14,9 кг воздуха. ( обычно принимают 15). Однако количество воздуха, действительно расходуемого на приготовление горючей смеси, может быть больше или меньше теоретически необходимого. Поэтому состав горючей смеси принято характеризовать коэффициентом избытка воздуха. Коэффициент избытка воздуха это отношение действительного количества воздуха участвующего в процессе сгорания бензина, к теоретически необходимому количеству воздуха.

Как работает инжекторный мотор?

Принцип работы инжекторного двигателя заключается в подаче топлива через форсунки, регулируемые электронным блоком управления (ЭБУ). Контроллер отслеживает параметры состояния силовой установки, рассчитывает потребность в подаче и количестве горючего, обеспечивает корректировку поступления топлива посредством длительности импульса.

ЭБУ способен оценивать результаты расчетов и команд, а также запоминать выполненные ранее манипуляции, согласовывая дальнейшее действие с ним. Процесс интеллектуального развития блока происходит беспрерывно и длится на протяжении всего периода эксплуатации авто. Подача топлива в автомобиле «Газель-405» (двигатель инжектор) может осуществляться двумя способами:

  1. Синхронный вариант — при фиксированном положении коленвала.
  2. Асинхронная подача — независимо от вращения коленчатого вала.

Первый метод является преимущественным. Асинхронно топливо обычно подается при запуске силового агрегата. Форсунки задействуются попарно либо поочередно.

Подкачивающий насос

Подкачивающий насос поршневого типа предназначен для подачи топлива из топливного бака к топливному насосу.

Насос состоит из корпуса, в  котором располагается со штангой и толкателем. Поршень прижимается к штоку пружиной. В корпусе расположены впускной и нагнетательный клапаны. На корпусе  размещен также насос ручной подкачки топлива, который состоит из цилиндра, поршня, рукоятки, крышки цилиндра и прокладки для уплотнения полости цилиндра, когда насосом не пользуются.

При вращении валика топливного насоса кулачок, налегая на ролик толкателя, перемещает толкатель. Движение через шток передаётся поршню, который перемещаясь сжимает пружину. При этом в полости над поршнем топливо сжимается и  нагнетается через клапан в пространство под поршнем, где в это время создается разряжение. При обратном движении толкателя топливо, находящееся под поршнем, нагнетается в топливопровод, идущий к фильтру тонкой очистки, а в полость над поршнем поступает новая порция топлива.

Для заполнения системы питания топливом перед пуском и удаление из нее воздуха пользуются насосом ручной прокачки. Для прокачки топлива отворачивают рукоятку и перемещают поршень в цилиндре вверх – вниз. При этом топливо нагнетается через клапан в систему. После прокачки рукоятку наворачивают на крышку цилиндра. Поршень плотно прижимается к резиновой прокладке и запирает полость цилиндра.

Карбюратор К-151Д

Когда среди владельцев газели заходит речь о том, какой карбюратор лучше поставить 406 двигатель, многие приходят в одному из вариантов, а именно к установке давно испытанного карбюратора К-151Д. Этот карбюратор очень популярен и часто встречается в автомобилях УАЗ, ИЖ, Волга, Соболь. Для 406 двигателя газели разработана модификация К-151Д.

Рис. 3. Карбюратор К-151: 1 -винт-пробка оси поплавка; 2 -рычаг на оси воздушной заслонки; 3 — резьбовая пробка топливного жиклера переходной системы вторичной камеры; 4 — штуцер отбора разрежения в вакуумный регулятор распределителя зажигания; 5 — штуцер отбора разрежения к клапану системы ЭПХХ; 6 — штуцер системы вентиляции картера; 7 — корпус топливного фильтра с подводящим и перепускным штуцерами; 8 — винт крепления корпуса фильтра; 9 -штуцер вакуумного управления клапаном рециркуляции отработавших газов: 10 -резьбовая пробка эмульсионного жиклера системы холостого хода; 11 -шпилька крепления корпуса воздушного фильтра: 12 — резьбовая пробка слива топлива из поплавковой камеры; 13 -штуцер подвода разрежения к клапану ЭПХХ; 14 — винт регулировки состава смеси на холостом ходу (винт «качества»); 15 и 22 — микропереключатель системы ЭПХХ; 17 — винт регулировки частоты вращения коленчатого вала на холостом ходу (винт «количества»): 18 — винт двухлучевого рычага пускового устройства; 19 — рычаг пускового устройства; 20 —рычаг на оси воздушной заслонки; 21 -тяга привода воздушной заслонки; 23 -стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 — накладной рычаг кулачка управления пусковым устройством; 25 — регулировочный винт положения тяги привода воздушной заслонки; 26 -открывающий усик рычага дроссельной заслонки второй камеры; 27 -закрывающий усик рычага дроссельной заслонки второй камеры; 28 — кулачок пускового устройства; 29 — винт-упор рычага заслонки второй камеры; 30 -топливоотводящий штуцер: 31 — винт крепления кулачка ускорительного насоса (вариант исполнения):

Когда АвтоГАЗ перевел выпуск газелей на установку 406 моторов, одновременно с этим была проведена модернизация карбюратора К-151Д. С тех пор механизм успешно используется в газелях. Конструктивно агрегат похож на карбюратор Солекс. Отличается наличием подсоса в виде проволоки, синхронизирующей одновременное движение полумесяца устройства запуска и регулировочной пятки дроссельной заслонки.

ВАЖНО! Благодаря этой проволоке создаётся сцепление между двумя раздельными механизмами. Подсос гарантирует быстрый, лёгкий запуск двигателя

Подсос можно регулировать, настраивая необходимые значения. Параметры запуска двигателя выставляются, в зависимости от температуры наружного воздуха и погодных условий.

Топливный фильтр на ГАЗель

Топливная система автомобилей семейства ГАЗель снабжена фильтром-сепаратором для очистки топлива от загрязнений частицами коррозии, грязи, пыли и воды (остаточного конденсата). Независимо от типа двигателя – бензин или дизель на всех последних моделях Газель-405, Бизнес или Некст конструкция фильтра универсальна и не имеет принципиальных отличий.

Разница будет только в материале фильтрующего элемента, который может состоять из латунной сетки с мембраной, бумажного картриджа или пористой керамической вставки.

Эксплуатация и подбор фильтра тонкой очистки ГАЗель

Периодичность замены фильтрующего картриджа топливного фильтра на Газелях составляет 10-25 тысяч км пробега в соответствии с сервисной книжкой определённой модели. Последние версии дизельных агрегатов Cummins с системой распределённого впрыска топлива «Common Rail» требуют более внимательного подхода к качеству топливной смеси, поэтому на них рекомендуют устанавливать более качественные фильтрующие элементы из пористой керамики. Засор топливной системы по причине износа элемента фильтрации проявляется следующими характерными симптомами:

  • Падение мощности агрегата
  • Повышенный расход топлива
  • Двигатель не держит обороты на холостом ходу
  • Частые отказы системы запуска (не срабатывает зажигание при работающем стартере)
  • Двигатель работает нестабильно, происходит самопроизвольное глушение

При дальнейшей эксплуатации с подобными признаками происходит засор форсунок (на дизельных агрегатах), выход из строя инжектора (атмосферные ДВС), образование нагара на клапанах (нарушение регулировки клапанной системы), быстрый износ узлов и механизмов цилиндропоршневой группы. В дальнейшем появляются проблемы в топливной системе и полный отказ запуска, который приводит к дорогостоящему ремонту.

Все конструкции топливных фильтров-сепараторов на Газель делятся по типу применения ДВС:

  • Карбюраторного типа (выпуск до 2004 года) – каталожный номер 2108-1117010, подходят также для модернизированных инжекторных агрегатов
  • Газель с бензиновым двигателем ЗМЗ-406 – каталожный номер NF-2110G, NF-2111G (с установкой типа «хомут»)
  • Газель Бизнес, Соболь, Некст нового поколения с дизельными двигателями Евро-3 и системой топливопровода на полиамидной основе – каталожный номер NF2112G
  • Газель с турбодизельными агрегатами «Cummins» Евро-3, Евро-4 (Бизнес, Некст) – каталожный номер FS-19925.

При засорении топливного фильтра меняют картридж разборного корпуса, в случае поломки какого-либо узла (нагревательного элемента, корпуса, топливных трубок) – замене подлежит весь модуль в сборе.

При подборе учитывают артикул, который соответствует VIN определённой модели – большинство картриджей стандартизированы, поэтому при необходимости на старые модели Газелей можно установить качественные мембраны, которыми оснащают современные дизельные «камминсы».

Бренд Страна -изготовитель Тип Артикул Цена
Big Filter Россия Cummins 2.8 оригинал GB6222 460 рублей
FLEETGUARD Германия Cummins ISF2.8 аналог FS19925 1540 рублей
SCT Корея Cummins ISF2.8 аналог SC7064 780 рублей
Невский фильтр Россия ЗМЗ-405, 406 4062-1109013-20 305 рублей
Невский фильтр Россия инжектор ГАЗель Евро-3 211251100 450 рублей
FOTON Россия Cummins 2.8 аналог FS19925 970 рублей
GOODWILL Германия ГАЗ-3302, Бизнес, ГАЗель NEXT, аналог Cummins ISF2.8 FG-110/1 (FS19925) 650 рублей

Пошаговая замена топливного фильтра ГАЗель

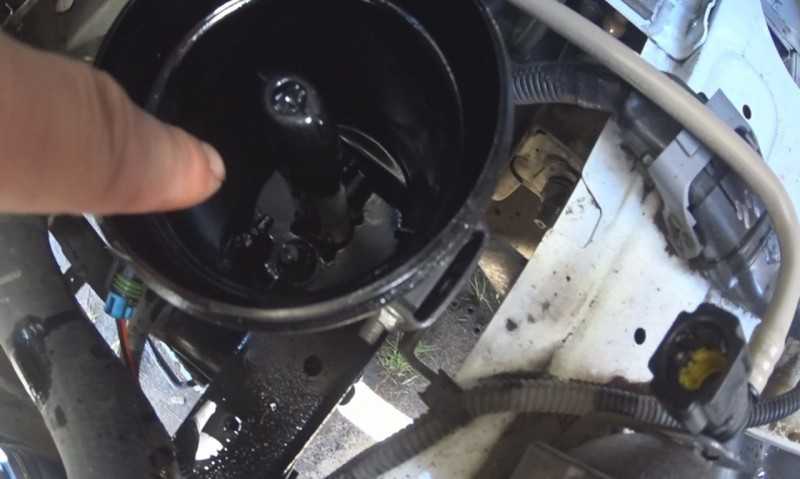

Топливный фильтр-сепаратор на Газели закреплён на раме. Для его снятия необходимо отключить аккумуляторную батарею и убрать давление в системе (снижается до нуля после 10-15 минут глушения двигателя).

Отсоединить нагревательный элемент, снять клеммы проводки и слить остатки топлива через кран-штуцер слива отстоя внизу.

После закрутить крышку, установив нагревательный элемент с клеммами, и подсоединить топливные трубки. Места соединений и верх крышки рекомендуют обработать герметиком. После монтажа необходимо убрать воздух из топливной системы. Для этого включают зажигание, не запуская двигатель, 5-6 раз – в течение нескольких секунд должен сработать топливный насос и прокачать топливные магистрали, заполнив фильтр. Во время монтажа крышки сепаратора уплотнительное кольцо смазывают маслом, а при его изношенности меняют на новое.

Фильтр тонкой очистки топлива

Для окончательной  очистки топлива на дизеле установлен фильтр тонкой очистки ФТ – 75А.

Который представляет собой чугунный корпус, в который ввернут штуцер. На штуцер устанавливается неразборной бумажный фильтрующий элемент ЭФТ – 75А. Фильтрующий элемент закрывается стаканом, который поджимается к корпусу стяжным болтом. Для уплотнения между корпусом и стаканом установлено кольцо. Отверстие для стяжного болта для слива топлива из фильтра закрыто пробкой. В отверстия корпуса фильтра ввернуты болты крепления топливопровода. На корпусе фильтра для выпуска воздуха при заполнении системы топливом имеется продувочный вентиль, состоящий из специального болта, шарика и иглы.

Нагнетаемое подкачивающим насосом топливо по топливопроводу поступает в фильтр. Пройдя через фильтрующий элемент, чистое топливо по каналу стяжного болта поступает в топливопровод подвода топлива к ТНВД.

«Солекс 21073»

Модным течением была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником для «ГАЗелевского» воздушного фильтра. Но долго данный тренд не прожил. «Солекс», который должен был снизить аппетиты мотора, слишком быстро загрязнялся, и автомобиль нужно было часто обслуживать, что для коммерческой машины большая проблема.

На деле же оказалось, что данный карбюратор на «Газели» с 406 двигателем потреблял еще больше горючего, чем заводской К-151. При этом автомобиль не ехал. Типичная проблема для «Солекса» – это засорение жиклера холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось практически каждый день.

Плюсы и минусы карбюраторов

Двигатели современных автомобилей в большинстве своем оснащаются электронными системами впрыска топлива – инжекторный впрыск, моновпрыск, центральный впрыск, распределенный впрыск. Перечисленные системы работают идеально, экономят топливо, но имеют слишком высокую цену. Второй минус – при выходе из строя либо засорении данных блоков их ремонт можно производить только в условиях автосервиса на специальных стендах. За это придется немало заплатить.

Карбюраторы имеют много преимуществ: недорогие, простые механизмы. При правильной регулировке они приносят значительную экономию топлива. Наиболее экономичным является карбюратор К-151Д – 8 литров бензина АИ-92. Второй по объему расходования топлива – солекс – 8,5 литров бензина АИ-92.

Наиболее прожорливый – карбюратор 4178 – 9 литров бензина Аи-92. Замеры осуществлялись на трассе при скорости 90 км/ч. Минусы карбюраторов: проблемы с холодным пуском при отрицательных температурах у моделей солекс, 4178. Иногда случаются провалы педали газа, обеднение топливной смеси.

Эти недостатки исчезают при правильной регулировке. Так что на вопрос: какой карбюратор лучше поставить на 406 двигатель газель, можно с полной уверенностью ответить: все три карбюратора – солекс, 4178, К-151Д являются вполне рабочими механизмами и их можно устанавливать на свою газель. Правильные регулировки превратят вашу Газель в зверя. Вы станете героем всех автострад.

Ни гвоздя, ни жезла!

Так же будет интересно


13.12.2020

Технические моменты зимней эксплуатации

Самый очевидный и актуальный вопрос после холодной ночи под открытым небом – запуск двигателя. В этом отношении автомобиль Газель даже со своим архаичным двигателем ЗМЗ-402 даст фору более современным транспортным средствам с электронными системами даже при -30°С.

Но при условии, что:

  1. свечи отрегулированы и исправны;
  2. высоковольтные провода не имеют трещин;
  3. система зажигания и карбюратор правильно отрегулированы;
  4. в цилиндрах 402-го нормальная компрессия>;
  5. полностью заряжен аккумулятор.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев. А вот о том, как сделать пуск более простым и щадящим для авто и пойдет речь дальше.

Топливовоздушная смесь

Первое, о чем следует помнить, это о том, что подготовленная карбюратором топливовоздушная смесь на холодном двигателе отличается низкой испаряемостью. По сути – бензин в камере сгорания ведет себя как жидкость, а не как пары бензина и воздуха, тем самым затрудняя начало воспламенения.

Когда двигатель проработает какое-то время, то:

  • бензин, попадая в карбюратор, нагреется за счет тепла работающего ДВС;
  • в камеру сгорания попадет легко воспламеняемая топливовоздушная смесь;
  • двигатель станет устойчиво работать.

О том, как это сделать, и как устроена принципиальная схема электропроводки Газель, подробно расписано в наших других публикациях.

Воспламенение топлива

Для того чтобы поджечь в цилиндре «холодный бензин», нужна не просто искра на электродах свечи, а мощный электрический разряд. Штатная система зажигания на 402-й Газели вполне способна обеспечить такие параметры, поскольку это предусмотрено конструкционно.

Система зажигания на двигателе ЗМЗ 402 состоит из:

  1. коммутатора;
  2. катушки зажигания;
  3. трамблера;
  4. свечей;
  5. высоковольтных проводов.

Именно от их технического состояния и будет зависеть работа двигателя в условиях холодного времени года.

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала заметно больше нормы расходовать топливо?

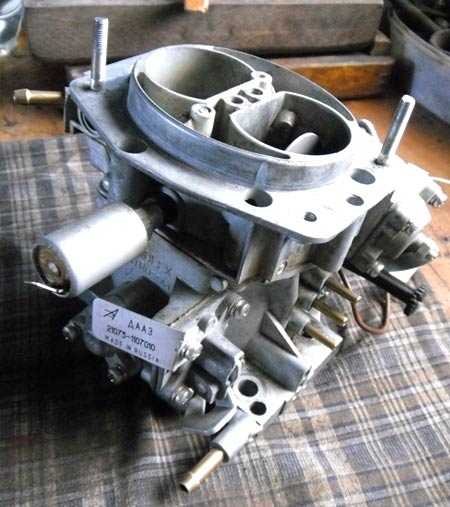

Так выглядит карбюратор солекс 21073 для Газели

Неисправности происходили следующие:

Засорение жиклеров

Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;
Рвется мембрана ускорительного насоса, или забивается носик ускорителя

Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Мембрана ускорительного насоса для карбюратора Солекс

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

Обслуживание и профилактика

Принцип работы инжекторного двигателя основан на контроле подачи топлива при помощи электроники. Благодаря этому профилактическое обслуживание мотору требуется примерно каждые 12 тысяч километров пробега (по рекомендации производителя). При этом производится замена масла и фильтра.

Если «Газель-405» (двигатель-инжектор) работает в интенсивном режиме, рекомендуется обслуживать мотор каждые 8-10 тысяч километров пробега, так как при больших нагрузках масло быстрее меняет химический состав и теряет свои свойства.

Регулировку клапанов с установкой соответствующих шайб рекомендуется производить через каждые 15 тысяч. Кроме того, необходимо проверять газораспределительный механизм, поскольку обрыв ремня может привести к деформации клапанов, что чревато дорогостоящим ремонтом или даже заменой головки блока цилиндров.

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Особенности настройки и ремонта карбюраторов для Газелей с двигателем ЗМЗ-406

Топливная система – одна из самых важных в автомобиле, обеспечивает бесперебойную работу транспортного средства, умеренный расход топлива, от ее настройки зависит ресурс двигателя. Карбюратор на Газели с 406 двигателем также играет достаточно большую роль, поэтому должен содержаться в чистоте и исправном техническом состоянии.

Коммерческие авто GAZelle с двигателем ЗМЗ-406 и подобной системой питания уже сняты с производства, но таких машин по дорогам России ездит еще достаточно много, на них перевозят грузы и пассажиров. У карбюраторных автомобилей есть свои преимущества – это относительная простота устройства, минимум датчиков, возможность отремонтировать движок самостоятельно, достаточно высокая надежность, невысокая цена запчастей.

Схемы топливной системы и зажигания для Газели с двигателем 406

Коммерческие автомобили ГАЗ начали выпускаться в 1994 году, поначалу комплектовались только движками ЗМЗ-402. Позже на этих машинах стали устанавливаться карбюраторные 16-клапанные моторы ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (для работы на топливе Аи-92).

ЗМЗ-4063 – это двигатель внутреннего сгорания (ДВС), который уже не выпускается Заволжским моторным заводом, но эксплуатируется и по сегодняшний день. Мотор имеет электронную систему зажигания, но при этом топливную систему с карбюраторным впрыском (КВ), модель карбюратора, устанавливаемая с завода – К151Д. Электросхема зажигания – микропроцессорная, в ее состав входят элементы:

  • электронный блок управления;
  • две сдвоенные катушки;
  • высоковольтные провода с наконечниками;
  • датчики положения коленчатого и распределительного валов;
  • свечи зажигания;
  • температурный датчик охлаждающей жидкости;
  • проводка («коса»).

Система (схема) питания у автомобилей с КВ очень простая, состоит из минимума компонентов, и это:

  • бензобак;
  • топливопроводы, включая шланги подачи и «обратку»;
  • топливные фильтры тонкой/грубой очистки;
  • механический бензонасос;
  • воздушный фильтр корпусом;
  • карбюратор.

При желании на Газель с ДВС ЗМЗ-4063 можно установить газобаллонное оборудование (ГБО), но только первого или второго поколения, купить его можно очень недорого. Только здесь есть один существенный минус – оборудование уже считается устаревшим, не отвечает всем современным требованиям безопасности.

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем , куда подключаются патрубки, и для чего каждый из штуцеров нужен:

  • на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
  • на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

Характеристика карбюратора

Данная система питания служит для смешивания воздуха и бензина, а также подачи ее и регулирования расхода. На данный момент такие системы впуска не выпускаются серийно. Их давно вытеснил инжектор. Отличительная черта карбюраторной системы питания – механический способ смешивания горючего. Данный процесс происходил в отдельном устройстве. Называется он карбюратор (отсюда и название).


В нем имеется две камеры с поплавками. Последние соединены с иголкой и взаимодействуют с жиклерами. По нормам экологичности такие моторы соответствовали стандарту «Евро-2». Это одна из причин, по который такие системы не устанавливаются на авто с 2009 года.

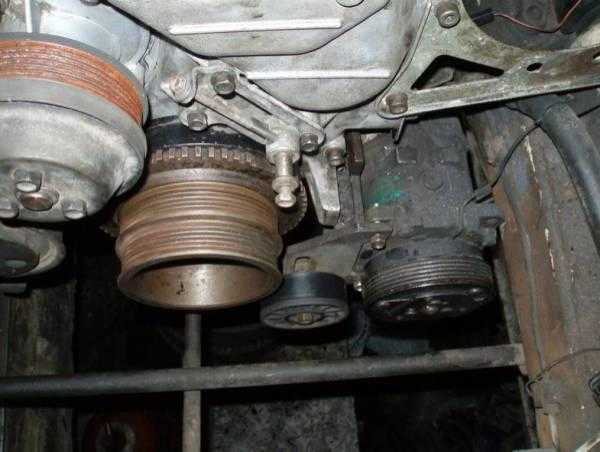

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность — 110 л. с., а с инжектором — 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 — 0-вой класс, а змз 40621.10 — класс Евро — 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Характеристики

Инжекторный двигатель на авто «Газель-бизнес» имеет следующие технические характеристики:

  • Тип мотора – четырехтактный бензиновый агрегат с 4-мя цилиндрами.
  • Система впрыска ­– микропроцессорное управление с зажиганием и подачей воздуха.
  • Объем цилиндров (куб. см) – 2 464.
  • Стандартная мощность при скорости вращения 4,5 тысячи оборотов – 214 Нм.
  • Фильтр – воздушный сухой сменный элемент.
  • Охлаждающая система – закрытого типа с принудительной циркуляцией.
  • Генератор – со встроенным блоком и контроллером напряжения.
  • Датчики контроля перегрева системы и давления масла.
  • Стартер – дистанционный, электромагнитный вариант с редуктором.

Технически мотор объемом 2,46 литра и мощностью 140 лошадиных сил вполне позволяет автомобилю пойти на обгон, выполнить крутой маневр при полной загруженности.
