Диагностика неисправностей

В случае сбоев и неполадок в работе электрической цепи автомобиля самостоятельная диагностика может выполняться несколькими различными способами, для реализации которых также пригодится схема электропроводки КамАЗ. В частности, простейшие виды тестирования могут включать в себя проверку наличия напряжения на том или ином участке цепи с применением мультиметра или другого индикатора. В целом же диагностика неполадок в работе электроцепи предусматривает определённую последовательность действий.

В первую очередь, один из контактов контрольной лампы или тестера подключают к отрицательной клеммы аккумулятора, второй — к соединению проверяемого участка цепи. При этом рекомендуется стараться выполнить подключение как можно ближе к аккумулятору или расположенному рядом предохранителю.

Появление значения напряжения на экране мультиметра или включение лампочки-индикатора означает нормальную работоспособность тестируемого участка, то есть правильность подключения всех элементов и отсутствие необходимости выполнять ремонт

При этом следует принимать во внимание тот факт, что напряжение в отдельных цепях сохраняется только при определённом положении ключа зажигания в замке

Аналогично выполняют проверку остальных участков электроцепи. Выявление точки, где напряжение отсутствует, чаще всего означает, что источник неполадок расположен между ней и последним исправным участком системы. Проблемы с электропроводкой на автомобилях КамАЗ 65115 Евро 2 и других моделей и модификаций чаще всего бывают вызваны нарушением контакта.

Кроме того, можно попытаться самостоятельно определить наличие короткого замыкания. Удалив из цепи соответствующий предохранитель, к освободившимся клеммам одним щупом подключают вольтметр. Предварительно убедившись, что все компоненты диагностируемой цепи обесточены и отключены, шевелят подключённый провод

Принцип работы и схема электропривода муфты вентилятора автомобилей КамАЗ

13 февраля, 2016 Voyager77

нажми, чтобы увеличить

Условные обозначения:

К23 – реле включения электропривода вентилятора;

К24 – реле отключения датчика температуры;

S 51 – клавиша переключатель режимов;

В 18 – датчик-включатель вентилятора;

Х 11 – соединительный разъем под облицовкой кабины;

Х 75 – соединительный разъем к двигателю автомобиля;

YC-1 – электромагнит привода включения муфты вентилятора;

Основным элементом схемы электрического привода муфты вентилятора автомобилей КамАЗ является электромагнит YC-1 (см. схему) на который постоянно подается положительный потенциал 24 В. Включение электромагнита, происходит после подключения «массы» через реле К23. Привод вентилятора имеет три режима работы:

  1. Принудительное включение.
  2. Автоматический режим. Включение происходит после срабатывания датчика температуры В 18.
  3. Отключение электропривода.

Управляется привод клавишей на панели в кабине. Клавиша S 51 имеет три положения. При включении режима принудительной работы вентилятора срабатывает реле К 23, которое управляет «массой» электромагнита муфты

Обратите внимание, что такая схема будет работать, если только и у реле, и у клавиши включения соединение черного провода с корпусом кабины в порядке

Когда клавиша установлена в положение «2» включением электромагнита вентилятора управляет датчик температуры В 18, который также включает реле К 23 и подключает «массу» привода. Надо сказать, что называть включатель В 18 датчиком не совсем правильно, потому что это включатель, который срабатывает при достижении охлаждающей жидкостью определенной температуры. На корпус включателя наносится соответствующая маркировка со значением температуры срабатывания. Проверить его легко, надо лишь установить клавишу во второе положение, убедиться, что один из подключаемых проводов имеет контакт с кузовом и соединить оба провода между собой. Если система в порядке, вы услышите характерный щелчок срабатывания электромагнита.

В третьем положении контакты реле К 24 размыкаются и муфта привода вентилятора отключена

Обратите внимание, что на схеме контакты одного реле нормально разомкнуты, а второго – замкнуты

Надо сказать, что трехрежимная схема управления муфтой вентилятора использовалась на автомобилях семейства КамАЗ класса евро 2 и 3. На последних моделях класса евро 4 можно встретить простейшую схему без реле, когда электромагнитом управляет только датчик температуры. Поэтому при достижении определенного значения температуры охлаждающей жидкости вентилятор будет работать постоянно. Отключить его можно, только подняв кабину и убрав один из разъемов с датчика. Имейте это ввиду, потому что при преодолении водной преграды, пластиковый вентилятор может разлететься на куски от удара по воде. Мало того, разбитый вентилятор может также «покалечить» и радиатор, такие случаи уже были. Будьте внимательны и удачи Вам!

Опубликовано в рубрике Автоэлектрика (статьи), КАМАЗ

Как определить неполадки самостоятельно

Чтобы проверить, в каком состояние находится электрооборудование, возможно провести диагностические мероприятия в домашних условиях. Так, например, владелец КамАЗ Евро 4 может измерить напряжение в определенном месте электрической цепочки. Достаточно приобрести мультиметр.

Алгоритм действий, если цепь на КамАЗ Евро 4 вышла из строя:

  • подключить щуп тестирующего устройства к клемме АКБ со знаком минус;
  • второй щуп подключают к участку, который требует диагностической проверки. Лучшего всего, если он будет установлен в непосредственной близости к аккумулятору;
  • когда загорается лампочка или дисплей мультиметра отображает напряжение – проверяемый участок работает в нормальном режиме. Соответственно, осуществлять ремонт проводки именно здесь не требуется;
  • следующий шаг – провести диагностическую проверку на всех участки электрической цепочки. Если на каком-либо из них отсутствует напряжение, то это означает, что неисправность кроется именно здесь;
  • как правило, проблемы в проводке объясняются плохим контактом.

Не посещая сервис, можно попробовать самостоятельно найти участок, в котором произошло короткое замыкание:

  1. Извлечь элемент предохранителя из гнезда, который отвечает за диагностируемый элемент.
  2. Перевести тестирующее устройство в вольтметр.
  3. Первый щуп подключают к предохранительным клеммам. Предварительно проконтролировать, чтобы все элементы цепи и дополнительные девайсы были отключены.
  4. Пошевелить кабель. На дисплее должны появиться значения, которые будут указывать на то, что произошло короткое замыкание. Зачастую неисправность проявляется, когда перетирается изоляционный провод.

Благодаря современному проверочному оборудованию, владельцы КамАЗ Евро 4 могут без лишних затрат проверить состояние электрооборудования.


Схема наружной световой сигнализации и блокировки колес

Технические характеристики самосвала КамАЗ-6520

Самосвальный кузов КамАЗа 6520 может вмещать 12 кубов, а со специальными надстройками все 20. Наибольшая вместимость в 33 кубометра достигнута у модели «Зерновоз».

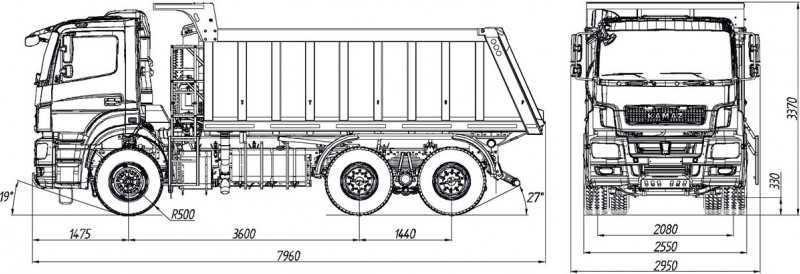

Технические параметры и габариты грузовика:

  • габаритная длина – до 7,8 м;
  • ширина – 2,5 м;
  • высота – до 3,1 м;
  • колёсная база – 3,6 м;
  • передний свес – 1,32 м;
  • грузоподъёмность – 20 тонн;
  • масса прицепа – до 20 тонн;
  • общая масса автомобиля – до 33,1 тонны;
  • нагрузка на заднюю ось – 25,6 тонны, на переднюю – 7,5 тонны;
  • угол подъёма платформы для перевозки груза – 50 градусов;
  • общая масса автопоезда – до 53,1 тонны.

Двигатель

С начала серийного выпуска на автомобиль устанавливали двигатели экологического стандарта Евро 2. В 2009 года часть выпускаемых автомобилей оснастили силовыми агрегатами КамАЗ-740.63-400, стандарта Евро 3. Мощность такого мотора составляла 400 л.с., а рабочий объём – 11,76 л.

Сейчас самосвал выпускается с V образной восьмёркой КамАЗ-740.735-400 мощностью 400 л.с. Экологический класс мотора – Евро-5.

Трансмиссия

Трансмиссия автомобиля даёт ему хорошие тягово-динамические показатели. Здесь установлено диафрагменное сцепление однодискового типа и гидравлический привод с пневмоусилителем. Самосвал оснащён механической 16-ступенчатой коробка передач ZF-16S1820, передаточное значение передачи КПП которой составляет 5,11.

Подвеска

На самосвале установлена рессорная подвеска со стабилизаторами поперечной устойчивости для улучшения устойчивости на дороге. Планетарные колёсные редукторы на ведущих мостах снижают износ, а увеличенный дорожный просвет помогает при движении в поле или карьере.

Увеличение проходимости также смогли достигнуть за счёт блокировки межколёсных дифференциалов. Техническое оснащение самосвала, его надёжная ходовая часть помогают ему благополучно преодолевать любые тяжёлые дорожные условия.

Тормозная система

Тормоза барабанного типа, с пневматическим приводом. Установлена антиблокировочная система тормозов для контроля управлением машиной.
