Двигатель умз 417 2,45 л/92 л. с

Ремонт стартера

Карбюратор дааз 4178 Стартер у данной модификации выходит из строя, как правило, по причине отсоединения контактов. Для того чтобы их проверить, снимается блок соединителя при помощи ключа. Следующим шагом осматривается поверхность бачка. Если на нем видны протечки масла, необходимо обнаружить пробитый шланг. Также проблема может заключаться в сдвиге бачка. При этом патрубок замыкается.

Подвод осматривается в последнюю очередь. Чтобы отсоединить стартер, необходимо заготовить крестообразную отвертку. Штуцер в данном случае трогать не нужно. Чтобы отвинтить шланги, можно использовать отвертку. Первый крепеж стартера находится возле расширителя. Шланги в данном случае трогать запрещается. После снятия болтов останется только извлечь стартер. Это можно сделать самостоятельно без привлечения помощи других. Чтобы проверить работоспособность контактора, откручивается защитная крышка. Если зажимные пластины неплотно прилегают к проводам, их необходимо дожать. Сделать это можно вручную.

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

  • Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
  • Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

  • Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
  • Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

Система охлаждения и теплоснабжения УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4.

Система охлаждения и теплоснабжения автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365, с инжекторными двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, жидкостная, закрытая, с циркуляцией принудительного типа охлаждающей жидкости.

Система охлаждения автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 в себя включает :

— Каналы для прохода охлаждающей жидкости в головке блока цилиндров . — Межцилиндровые каналы для прохода охлаждающей жидкости в блоке цилиндров. — Отопительный прибор системы охлаждения. — Насос для воды. — Вентилятор системы охлаждения. — Гидромуфту привода вентилятора системы охлаждения. — Бак расширительный. — Двухклапанный терморегулятор.

— Измеритель указателя температуры охлаждающей жидкости.

— Термопреобразователь охлаждающей жидкости управляющего блока двигателем. — Сливную пробку отопительного прибора. — Кран для слива или пробку блока цилиндров. — Шланги подогрева дроссельного устройства.

— Соединительные отрезки трубы и шланги.

Назначение и конструкция

Прежде чем знакомиться со схемой печки УАЗ Буханки, следует изучить основные функции и конструктивные особенности этого оборудования

Важно заметить, что в случае с Буханкой используется пара печек, которые разделяются на заднюю и переднюю

Поскольку большинство автомобилистов ездят сами или только с передним пассажиром, основное внимание они уделяют именно передней системе. Что же касается заднего оборудования, то тут предпочтительнее заменить на автономный отопитель, намного эффективнее справляющийся со своими задачами

Задача печки на Буханке ничем не отличается от отопителей на любом другом автомобиле. То есть здесь система существует для поддержания оптимальной температуры внутри автотранспортного средства. Она отвечает за обогрев преимущественно в зимний период, а также работает как система вентиляции, подавая воздух под набором за счёт работы вентиляторов и моторчика. В настоящее время большинство Буханок эксплуатируются с отопительной системой НАМИ, которая характеризуется повышенной производительностью и достойными показателями эффективности. Конструктивно можно выделить 3 главных компонента печного оборудования. Буханочный отопитель состоит из:

  • радиатора;
  • вентилятора;
  • устройства, предназначенного для распределения потоков воздуха.

Отдельного внимания заслуживает краник отопителя, позволяющий включать и отключать циркуляцию охлаждающей жидкости по печному оборудованию, тем самым переключаться с режима подачи тепла на обычный обдув салона вентилятором. Система печки может работать в 2 режимах:

  • поступление и подача свежего воздуха;
  • рециркуляция.

Во втором режиме повышается температура внутри салона. Чтобы добиться повышения температуры, необходимо перекрыть воздухозаборники, после чего открыть заслонку или краник отопителя. Если же автомобилисту нужен только обдув свежим воздухом, тогда манипуляции проводятся в обратной последовательности. Нужно перекрыть краник печки, и открыть воздухозаборники.

За управление печной системой отвечает соответствующий блок управления. Регулировка возложена на кран печки, который может закисляться, заклинивать и давать течь. В связи с этим его зачастую приходится менять. Причём не редко вместо обычного автомобильного крана, предназначенного для УАЗ Буханки, автомобилисты применяют сантехническое оборудование, собранное по специальной схеме с использованием переходников. На практике работает лучше, дольше и эффективнее штатного крана.

Описание

Как и большинство двигателей автомобилей УАЗ, мотор УМЗ 421 – это классический рядный 4-х цилиндровый силовой агрегат, блок цилиндров которого выполнен из алюминия. Конструктивно он является современным представителем модельного ряда силовых агрегатов, берущих свое начало от мотора ГАЗ 21 производства УМЗ. В этот модельный ряд входят силовые агрегаты УМЗ 451, УМЗ 414, УМЗ 417 и УМЗ 421 с нижним расположением одного распределительного вала. Эти моторы существенных конструктивных отличий не имеют и в свое время каждый из них устанавливался на УАЗ «буханку».

Прототипом 421 мотора является двигатель УАЗ 469 (УМЗ 417). От последнего он отличается большим размером выпускных клапанов и увеличенным объемом цилиндров. Модификации УМЗ 4213… – это уже инжекторные двигатели.

До появления мотора УМЗ 421 считалось, что двигатели ЗМЗ более надежны. Линейка силовых агрегатов ЗМЗ, которые также устанавливались на автомобилях УАЗ, представлена силовыми агрегатами ЗМЗ 24 и ЗМЗ 402. При разработке УМЗ 421 удалось устранить ряд недостатков, свойственных моторам ЗМЗ:

  • за счет использования сухих тонких гильз повышена прочность блока цилиндров: увеличен объем цилиндров, что позволило поднять мощность двигателей для УАЗ;
  • вместо сальниковой набивки заднего сальника коленвала используется резиновая манжета, что позволило увеличить и упростить техническое обслуживание мотора.

Эти, по существу, незначительные изменения, увеличили эксплуатационную надежность двигателей, устанавливаемых на УАЗ и изменили отношение потребителей к продукции УМЗ. Так, например, Горьковский автозавод часто устанавливает на транспортные средства типа «ГАЗель» инжекторные двигатели УМЗ. Этими же моторами агрегатируют автомобили новой серии легких коммерческих автомобилей УАЗ и УАЗ Хантер.

Техническое обслуживание двигателей УАЗ 421, так же как и всех остальных моторов этого семейства, сводится к регулярной:

  1. Замене моторного масла – через каждые 10 000 км пробега.
  2. Регулировке зазоров клапанов газораспределительного механизма – после 15 тысяч км пробега.
  3. Проверке на предмет отсутствия протечек моторного масла и охлаждающей жидкости.

Заклинил термостат

Это устройство представляет собой термоклапан, открывающийся при достижении охлаждающейся жидкостью определённой температуры, и закрывающийся при её остывании. Клапан, в свою очередь, перераспределяет потоки ОЖ между большим и малым контурами. Если двигатель холодный, антифриз циркулирует по малому кругу, без захода в основной радиатор

Благодаря меньшему пути жидкость не успевает остыть и нагревается до рабочей температуры гораздо быстрее, обеспечивая ускоренный прогрев мотора, что особенно важно в холодное время года

Но в результате естественного старения на стенках термостата образуются твёрдые наслоения, которые начинают создавать проблемы при движении штока, воздействующего на клапан. В конце концов, клапан перестаёт двигаться вообще, что приводит к нарушению нормальной циркуляции тосола в системе. Результат тот же – перегрев мотора и ухудшение работы печки.

Диагностируется неисправность термостата следующим образом: открываем капот, заводим двигатель и наблюдаем за температурой патрубка, ведущего к радиатору охлаждения. Если он остается холодным после достижения антифризом рабочей температуры, или же начинает греться сразу же после пуска силового агрегата – можно с уверенностью утверждать, что клапан заклинило. В таких случаях термостат подлежит замене, которая выполняется по следующему алгоритму:

  • сливаем ОЖ (открутив пробку на основном радиаторе);
  • ослабляем хомуты и снимаем оба патрубка термостата;
  • отсоединяем фишку проводов температурного датчика;
  • откручиваем болт, фиксирующий корпус термостата и извлекаем устройство вместе с уплотнительным кольцом;
  • прочищаем посадочное место от остатков прокладки, следя, чтобы ничего не упало внутрь;
  • устанавливаем новый термостат (обычно они идут в комплекте с уплотнительным кольцом, если нет – приобретаем прокладку отдельно);
  • заливаем тосол, выполняем стандартную процедуру избавления от воздушных пробок.

Обычно после замены термостата в салоне устанавливается благоприятный даже для очень суровых зим микроклимат.

Технические характеристики УМЗ 417 2,45 л/92 л. с.

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

ЗМЗ 402 послужил образцом для мотора УМЗ 417

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

Изготовитель УМЗ
Марка ДВС 417
Годы производства 1989 – …
Объем 2445 см3 (2,45 л)
Мощность 67,67 кВт (92 л. с.)
Момент крутящий 172 Нм (на 2200 об/мин)
Вес 166 кг
Степень сжатия 7
Питание карбюратор
Тип мотора рядный бензиновый
Зажигание трамблер
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 2
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал оригинальный профиль кулачков
Материал блока цилиндров алюминиевый сплав
Диаметр цилиндра 92 мм
Поршни оригинальные
Коленвал чугунный
Ход поршня 92 мм
Горючее А-76
Нормативы экологии Евро-0/1
Расход топлива трасса – 8,4 л/100 км смешанный цикл 10,6 л/100 км

город – 14,5 л/100 км

Расход масла максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417 по составу зимой синтетика, летом полусинтетика, минеральное
Объем масла моторного 6 л
Температура рабочая 90°
Ресурс ДВС заявленный 150000 км реальный 250000 км
Регулировка клапанов регулировочные винты
Система охлаждения принудительная, антифриз
Объем ОЖ 10,7 л
Помпа с пластиковой крыльчаткой
Свечи на УМЗ 417 BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи 0,8 мм
Привод ГРМ зубчатым колесом
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик универсальный под сальник АДС, рычажное и лепестковое сцепление
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze, впускные светлые выпускные темные
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм маховик – 80 – 90 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный)

головка цилиндров – три стадии 40 Нм, 120 Нм + 90°

Термостат

Элемент занимает почётное место в охлаждении силовой установки. Назначение изделия, обеспечить циркуляцию охладителя, переключая движение между малым и большим кругом обращения. Что бы процессы на холодном двигателе не нарушились и мотор быстрей нагрелся до рабочего состояния, термостат переходит в закрытое положение. После нагрева жидкости в малом кругу до 80°С механизм открывается, создавая циркуляцию через радиатор.

Термостат оснащён твёрдым наполнителем, помещается в корпусе мотора. Работа силовой установки без механизма чревата выходом из строя мотора. Жидкость будет циркулировать по малому кругу, без охлаждения в теплообменнике, в итоге это приведёт к перекалу и заклиниванию мотора.

Рабочая схема термостата:

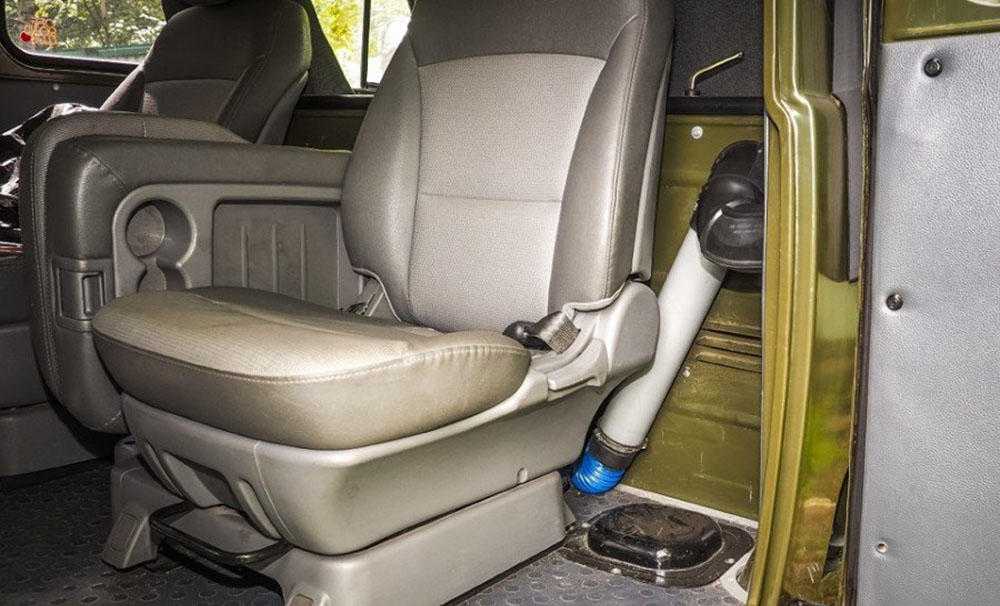

Преимущества автономного отопителя

Некоторые устанавливают автономный отопитель или фен, который выгодно отличается от стандартной печки и применения одновременно переднего и заднего отопителя в Буханке, где ещё потребуется дополнительная помпа для улучшения теплообмена. Но выбор за автовладельцем, который сам решит, по какому именно пути идти. У дополнительного автономного отопителя салона для УАЗ Буханки есть несколько основных преимуществ:

  • Для бензиновой Буханки нет необходимости сильно подогревать силовую установку, поскольку такие моторы без особых проблем заводятся даже в условиях сильных заморозков. В этом компоненте бензин заметно превосходит дизель;
  • Используя догреватель в сочетании с печным вентилятором, что позволяет работать обогреву и салона, требуется расходовать значительно большее количество электрической энергии и самого топлива. При этом эффективность работы самого отопления оказывается заметно ниже;
  • Автономные отопители отличаются более длительной работоспособностью, поддерживая необходимый уровень тепла в салоне постоянно. Это актуально для тех, кто планирует использовать Буханку как место для ночёвки;
  • Автономные печки или фены могут устанавливаться в любое удобное место в автомобиле. Нет необходимости искать дополнительное место в подкапотном пространстве, думать над запиткой ещё и печного вентилятора отдельно или вместе с догревателем, не запуская зажигание.

Наличие дополнительного автономного отопителя порой может позволить полностью отказаться от штатной системы отопления. Всё зависит от условий эксплуатации Буханки, а также установки и размещения самого оборудования.

Размещение и установка

Если говорить о расположении, то тут вариантов достаточно много. На это влияет конкретная компоновка Буханки каждого автовладельца. Но практика наглядно показывает, что чаще всего дополнительные отопители устанавливаются именно за водителем, в углу. Хотя некоторые монтируют оборудование в центре или в багажном отсеке. Продумайте этот вопрос заранее, чтобы потом не возникало сложностей с эксплуатацией дополнительного оборудования. Устанавливая печку сзади водительского кресла, не приходится протягивать на большое расстояние топливные магистрали и электрическую проводку. Тем самым исключается перегрев и снижается уровень пожароопасности. Под автономный фен рекомендуется устанавливать дополнительный подиум, чтобы немного поднять его над уровнем пола. Так отопитель сможет работать эффективнее и лучше обогревать вверенное ему пространство Буханки. Выхлоп делается стандартный, как предусмотрено по инструкции.

Выхлопную трубу системы лучше всего привязать к штатной выхлопной системе вашего автомобиля. Это позволит исключить повреждения трубки, когда машина будет окунаться в воду, грязь, снег и лужи в процессе эксплуатации. Хотя это не окончательный вариант размещения, можно придумать собственные альтернативные варианты. При этом пульт управления от автономного фена-отопителя можно вынести в зону задней части капота. Таким образом пассажиры смогут без особых проблем дотянуться до регулятора, да и сам водитель получит сравнительно удобный доступ к нему. В этой ситуации единственным оставшимся мероприятием становится разводка воздуховодов от нового отопителя. Тут уже выбирается размещение на собственное усмотрение.

Устройство системы охлаждения УАЗ 469

Радиатор является частью системы охлаждения двигателя. В УАЗ 469 используется закрытая жидкостная система с принудительной циркуляцией жидкости. Он заполняется мягкой пресной водой с небольшим содержанием соли или специальной жидкостью для охлаждения. В холодную погоду система заполняется антифризом.

Система охлаждения автомобиля УАЗ 469 при температуре до — 40 °С заполняется антифризом марки 40, при более низких температурах — марки 65

Обратите внимание, что антифриз ядовит. Температура двигателя внутреннего сгорания должна поддерживаться в диапазоне 80 … 90°C

Такой температурный режим снижает износ двигателя. Кроме того, повышается его экономическая эффективность и увеличивается срок службы.

Система охлаждения двигателя УАЗ 469 состоит из следующих компонентов и узлов:

1 — сливной край блока цилиндров;

2 — прокладка;

3 — головка блока цилиндров;

4 — открытие водораспределительной трубы;

5 — водораспределительная труба;

6 — термостат;

7 — выпускное отверстие;

8 — обходной канал;

9 — ротор;

10 — слив;

11 — вентилятор;

12 — радиатор;

13 — сливной кран радиатора;

14 — впускной патрубок;

15 — блок цилиндров;

16 — заливная горловина радиатора;

17 — шланг;

18 — пробка;

19 — расширительный бак;

20 — это «минимальная» отметка.

Температура двигателя поддерживается с помощью жалюзи и клапана подогрева радиатора. Жалюзи закрыты — температура повышается, поскольку поток поступающего воздуха блокируется. Если температура поднимается выше требуемых значений, жалюзи должны быть подняты.

Для контроля температуры охлаждающей жидкости имеется датчик, расположенный в кронштейне водяного насоса, и электрический индикатор на приборной панели. На приборной панели перед глазами водителя находится красный индикатор. Если температура охлаждающей жидкости повысится до 106…109°C, загорится контрольная лампа.

Температура охлаждающей жидкости может повышаться по следующим причинам:

  • низкий уровень охлаждающей жидкости в радиаторе;
  • Слабое натяжение ремня вентилятора;
  • Длительная эксплуатация автомобиля с опущенными жалюзи и закрытым клапаном отопителя радиатора.

Датчик контрольной лампы расположен в верхнем бачке радиатора. Если индикатор горит, немедленно устраните причину перегрева. Принудительная система охлаждения в автомобиле УАЗ 469 не работает самотеком. Охлаждающая жидкость — вода, зола, антифриз проталкивается и создает давление в системе охлаждения с помощью водяного насоса или помпы.

Водяной насос крепится кронштейном к двигателю внутреннего сгорания. Во время работы он приводится в движение натяжным ремнем. Ремень тянется от шкива коленчатого вала к шкиву водяного насоса. Когда двигатель работает, насос прокачивает охлаждающую жидкость через систему охлаждения.

Работающий двигатель всегда нагревается. Он нуждается в постоянном охлаждении

Важно всегда проверять состояние ремня привода водяного насоса. При малейших признаках износа замените ремень

В противном случае он сломается в дороге, и тогда вождение станет проблематичным.

Принцип действия

Охладитель радиатора УАЗ 469 функционирует как часть системы охлаждения следующим образом. Когда двигатель холодный, охлаждающая жидкость в системе находится в состоянии покоя. Термостат закрыт, водяной насос не пропускает жидкость через трубопроводы и седла. Следующий шаг — запуск холодного двигателя.

Водитель запускает двигатель, и все приходит в движение. Насос проталкивает охлаждающую жидкость через малое колесо, потому что термостат на пути жидкости к радиатору закрыт. Проще говоря, жидкость циркулирует только внутри двигателя — через водяную рубашку и насос. Так работает печка уаз 469.

Это делается для ускорения прогрева холодного двигателя зимой при отрицательных температурах окружающей среды. Далее — работающий двигатель прогревается все больше и больше. В конечном итоге температура внутри двигателя и самой охлаждающей жидкости достигает 70°C. В этот момент термостат открывается автоматически. Это устройство расположено в выпускном отверстии радиатора.

Когда патрубок открыт, охлаждающая жидкость поступает из водяной рубашки двигателя в радиатор. Теперь он циркулирует по большому кругу через радиатор и дополнительно охлаждается поступающим воздухом и вентилятором, установленным перед радиатором.

Это происходит в разгар лета. Зимой термостат может не открываться весь день, даже если автомобиль эксплуатируется весь день. Температура воздуха снаружи просто не позволяет охлаждающей жидкости нагреваться выше 60°C. Это нормальный режим работы автомобиля и двигателя.

Обслуживание

Купить авто на авито в россии

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придется выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтеков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.
