Запуск двигателя с кнопки и схема подключения

Как установить кнопку старт стоп на авто своими руками

В качестве примера можно рассмотреть схему подключения кнопки старт стоп с иммобилайзером на ВАЗ 2114. Купить всё необходимое можно сразу в комплекте. Цена на такую кнопку старт стоп составляет примерно 4000 рублей, но, оформив заказ по интернету и потерпев пару месяцев, можно сэкономить более чем в два раза. В комплекте с самой кнопкой продаются:

  • 2 брелка иммобилайзера;
  • считыватель иммобилайзера;
  • блок управления;
  • провода и разъёмы.

В связи с тем, что на ВАЗ 2114 на педали сцепления отсутствует концевой выключатель, страховка от нечаянного запуска осуществлена путём подключения центрального блока к «лягушке» стоп-сигнала. Не самый лучший вариант, но «врезка» в цепь концевого выключателя стояночного тормоза сделает использование кнопки совершенно неудобным. Вообще, установка готовой кнопки – не очень сложное занятие, если электрооборудование авто не изобилует излишествами.

Установочный комплект кнопки старт-стоп

Установщик решил, разблокировав руль, оставить замок зажигания, сломав ключ, чтобы не заклинило рулевой вал

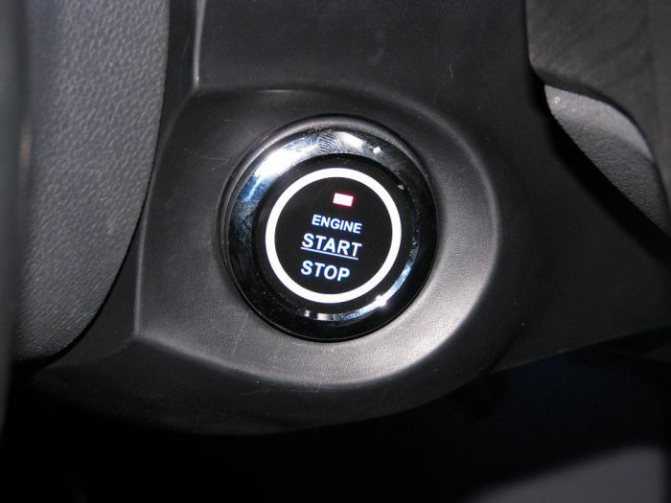

Но можно поступить более «деликатно» – снять его (всего-то нужно лишь осторожно вывернуть два винта со «срывными» головками) и установить на штатное место кнопку. Подключение кнопки старт стоп к замку зажигания осуществляют, отрезав провода от контактной группы

В том случае, если инструкция не рассчитана на применение кнопки на Вашей модели авто, адреса проводов можно узнать из схемы электрооборудования или определить их самостоятельно путём прозвонки контактной группы при различных положениях ключа.

Самые толстые, «силовые», провода не следует соединять только пайкой – на всякий случай подстрахуйтесь, соединив их ещё и скруткой – сила тока в цепи иногда бывает такой, что припой может «потечь». Кнопка старт стоп без проблем «врезается» в схему с автозапуском двигателя на авто с АКПП – на них мотор не завести, пока не нажата педаль тормоза. В случае с «механикой» желательно предусмотреть защиту от запуска при включенной передаче. Самым разумным (но не самым лёгким) будет самостоятельная установка концевого выключателя на педаль сцепления – тогда защиту от пуска можно будет «привязать» к ней. Если на педали это сделать по какой-то причине сложно, попытайтесь использовать подвижные детали привода сцепления – например, вилку выжимного подшипника. Самостоятельная установка кнопки старт стоп, как и любого нештатного оборудования, помимо того, что авто станет удобнее, может и доставить удовольствие, если машина для Вас – не просто средство передвижения.

В современных автомобилях все чаще можно встретить решение, которое позволяет завести двигатель простым нажатием кнопки Start Engine. Наличие такой опции означает, что необходимость использовать ключ зажигания отсутствует, сама процедура запуска двигателя становится более простой и удобной.

Сегодня кнопка для запуска двигателя (кнопка стартера) может быть установлена практически в любой автомобиль, который штатно не оборудован возможностью запуска двигателя без ключа в замке зажигания. Далее мы поговорим о том, какие плюсы и минусы получает автовладелец после установки кнопки запуска двигателя, а также рассмотрим наиболее распространенные схемы и способы самостоятельной установки кнопки запуска мотора.

Читайте в этой статье

Как она работает?

Суть технологии «старт-стоп» заключается в остановке работы ДВС при долгом (относительно) простое автомобиля и последующем запуске при выжиме сцепления. Если авто с АКПП, ДВС запускается, когда водитель отпускает тормоз. Система объединяет в себе:

  • Узел, осуществляющий запуск ДВС.
  • Электронные элементы управления.

Что требуется для многократного пуска ДВС? Производители используют для этого:

  • Усиленный стартер (рассчитанный на более частый запуск мотора).
  • Стартер-генератор.
  • Технологию впрыска горючего и воспламенения смеси.

Наиболее простой и надежной на данный момент является система от «Бош». Она применяется на марках «Фольксваген», «БМВ», а также «Ауди». Технология позволяет снизить расход до 8 процентов (но реальные измерения показывают совсем другие цифры – порядка 4 процентов в обычных условиях эксплуатации).

В основе лежит усиленный стартер, рассчитанный на большее количество запусков ДВС. Механизм имеет малошумный привод. Запуск двигателя осуществляется максимально бесшумно и быстро. При этом электроника контролирует заряд АКБ. Система не будет работать, если батарея имеет низкое напряжение. Для отслеживания и корректировки всех параметров в системе имеются:

  • Входные датчики.
  • Исполнительные устройства.
  • Электронный блок управления (ним является прошитый штатный ЭБУ двигателя, но может быть установлен и отдельный блок).

К первым можно отнести датчики:

  • Педали сцепления (на АКПП – педали тормоза).
  • АБС (участвуют в измерении частоты вращения колес).
  • Коленвала.
  • Рычага трансмиссии (для машин с МКПП).
  • Состояния АКБ.

Система «Бош» не имеет собственный электронный блок (в отличие от STARS, но о ней немного позже). Узел использует ЭБУ двигателя, где прописывается соответствующее ПО. В качестве исполнительных устройств используются:

  • Форсунки или инжектор.
  • Стартер.
  • Катушки зажигания (на бензиновых авто).

Прекращение работы двигателя осуществляется при двух условиях:

  1. Полная остановка машины (также есть системы, позволяющие отключить двигатель еще до остановки).
  2. Нажатая педаль тормоза АКПП или перевод рычага МКПП в положение «нейтраль» (сцепление при этом не задействуется).

При этом учитываются такие параметры:

  • Частота вращения коленвала (должна быть в районе тысячи оборотов в минуту).
  • Уровень напряжения АКБ (если он ниже нормы, система не работает).
  • Температура ДВС.
  • Режим работы кондиционера и акустики.

Почему учитывается последний фактор? После отключения ДВС, питание на кондиционер и акустику подается от батареи.

Когда водитель нажимает на сцепление или отпускает тормоз (на МКПП и АКПП соответственно), система автоматически подает сигнал на стартер и выполняет запуск ДВС. Данный цикл повторяется при последующей остановке автомобиля.

В случае недостаточного напряжения АКБ, система не работает. Также водитель может ее принудительно отключить посредством специальной кнопки на панели.

Система «Старт Стоп» на автомобиле — что это?

Согласно статистике, 30% времени мотор работает
вхолостую. А если это так, почти треть времени мотор просто сжигает горючее —
машина при этом не едет. Топливо расходуется впустую, происходит загрязнение
окружающей среды.

Устройство Stop & Start выполняет следующие
задачи:

  • экономия горючего;
  • уменьшение вреда для окружающей среды;
  • снижение шумности машины.

Инженеры добились следующего эффекта — мотор
работает только во время движения автомобиля. Отключается силовой агрегат
автоматически. Датчики подают сигналы мотору, тот останавливается. Когда
водитель давит на сцепление (в автомобилях с МКПП) или отжимает тормоз (в
машинах с АКПП), происходит его активация. Конечно, эту конструкцию нельзя
назвать полностью автоматической — она скорее полуавтоматическая.

Изначально система Stop & Start применялась на
гибридных моторах. Но когда она показала свою эффективность, ее стали ставить и
на простые силовые агрегаты.

По прогнозам экспертов, системой «Старт Стоп» в течение 2 лет
будут оснащены 50% всех выпускаемых автомобилей.

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

  • четырехконтактные реле;
  • соединительные провода;
  • диод;
  • собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы

На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы. Алгоритм монтажа предполагает следующие действия:

Алгоритм монтажа предполагает следующие действия:

  • плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
  • разрешающий «+» реле также подключается к АКБ;
  • минусовой вывод монтируется на массу авто;
  • управляющие контакты нагрузочного реле подключаются к 12V;
  • управляющий минусовой вывод подключается к соответствующему выводу кнопки;
  • разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации

данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов

Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству

Итак, комплектность поставки предполагает наличие:

  1. самой кнопки «старт-стоп»;
  2. управляющего модуля;
  3. соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

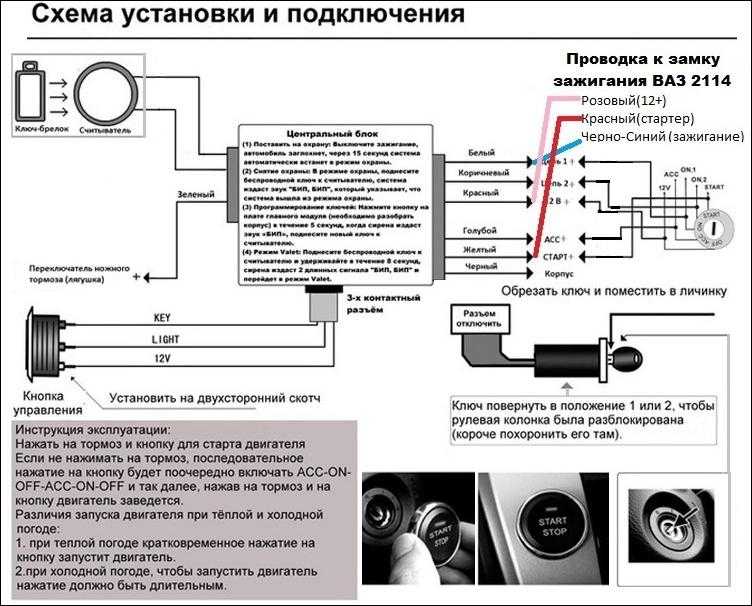

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой. Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно

В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

  • демонтировать замок зажигания;
  • снять механизм блокировки руля;
  • отсоединить подводные вывода;
  • демонтировать антенну иммобилайзера;
  • установить кнопку в наиболее приемлемое для себя место;
  • подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Готовые универсальные комплекты

Современный рынок изобилует и готовыми универсальными комплектами запуска ДВС от кнопки. Они продаются вместе с защитными системами, подходят для инсталляции практически во все известные модели авто.

Готовые комплекты способны обеспечить надёжный пуск двигателя. Модернизация, если её осуществить грамотно, легко превратит систему пуска отечественного автомобиля в универсальный и функциональный элемент, ничем не отличающийся от штатного исполнения лучших в мире иномарок. Однако стоят комплекты не дешёво, а если вызвать специалиста, то вместе с установкой новая система пуска потребует довольно больших финансовых вливаний. Если же вы знаете, как поставить кнопку зажигание, то можно сэкономить.

Готовый комплект

Таким образом, установить кнопку можно несколькими способами. Каждый имеет свои особенности, преимущества и недостатки.

  1. С ключом. Такой вариант зажигания требует наличие ключа. Старая и проверенная схема. Плюс – простота инсталляции, минус – опять надо брать с собой ключ. Для запуска мотора водитель должен нажимать кнопку.
  2. Такой же вариант, только без ключа. Преимущества очевидны, а вот недостаток – сложная схема инсталляции.
  3. Кнопка с кратковременным нажатием. Достаточно лишь секунду удержать кнопку в нажатом положении – этого будет достаточно для прокручивания стартера. Преимущество схемы: кнопка даёт стартеру лишь команду активироваться, он вращается до тех пор, пока не запустится ДВС.
  4. Кнопка с длительным нажатием. То же самое, только кнопка удерживается более длительный период времени. Преимущество схемы выражается тем, что водитель сам контролирует вращение стартера. Если он отпустит кнопку – стартер перестанет вращаться.

Статья в тему: Существует ли проверка автомобиля на залоге у банка

Как и было написано выше, помимо классических вариантов использования схем, существуют также и комбинированные. Они часто придумываются на ровном месте любителями и умельцами. Некоторые схемы настолько удачны, что заслуживают более высокого одобрения.

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

  • Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
  • Схема запуска с кнопки предельно простая;
  • Установка возможна на множество автомобилей;
  • Повышается уровень комфорта;
  • Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером ;
  • Цена кнопки низкая;
  • Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
  • Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Последовательность монтажа

Отдельно разберём последовательность того, как правильно подключить устройство.

Если брать за основу другие схемы, то есть сохраняется общий для всех принцип. В вашем распоряжении будет кнопка, от которой выходят провода разного цвета. Перепутать их между собой сложно.

В некоторых случаях возникают вопросы к фиолетовой проводке. Обычно они служат для запуска мотора. Красный идёт на минус АКБ, а чёрный на плюс.

Самым простым и правильным решением будет покупка готового комплекта. Они продаются во множестве магазинов. Их преимущество в том, что есть уже собранная кнопка со всеми проводами и клеммами. В комплекте предусмотрена схема подключения. Поэтому что-либо перепутать здесь уже вряд ли получится.

Последовательность установки кнопки можно описать примерно так:

  • сначала демонтируется личинка штатного замка зажигания;
  • далее снимается сам замок;
  • проводка в замке аккуратно отрезается;
  • провода, следующие к блоку зажигания, закрываются изолентой;
  • к ним подключается кнопка согласно выбранной схеме;
  • клавиша монтируется в салон в удобное место для водителя.

Процедуру нельзя назвать невероятно сложной. Но и у новичка может возникнуть множество вопросов. Поэтому тут следует быть внимательным и предельно аккуратным.

Многих волнует вопрос безопасности при монтаже подобных кнопок. Тут всё зависит от уровня профессионализма того, кто её установил. Лучше использовать схему, в которой применяется брелок от обычного ключа. Так даже при вскрытии авто завести мотор, не имея при себе ключа, злоумышленник не сможет.

Установка и подключение кнопки старт/стоп на автомобили Лада

Одна из особенностей дорогих автомобилей — наличие вместо привычного ключа зажигания кнопки старт/стоп двигателя. Опцию «Запуск двигателя кнопкой» АвтоВАЗ пока не предоставляет, но любой владелец автомобиля Лада может доработать конструкцию своими руками.

Далее представлено две схемы подключения кнопки старт/стоп:

  1. Установка готового комплекта с кнопкой, блоком управления и проводами (цена около 35$), см. каталог Алиэкспресс;
  2. Самостоятельное изготовление одной из самых популярных схем на основе автомобильных реле (стоимость около 6$).

В обоих случаях реализовать схему можно на любом автомобиле Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4), в том числе и иномарках. Кнопка устанавливается на место замка зажигания.

Замок зажигания можно:

  • убрать;
  • оставить. Кнопку старт/стоп подключить к разъему замка зажигания (позволяет в течение 10 минут вернуться к схеме запуска с ключом), а чтобы руль не блокировался оставить в нем отпиленный и повернутый ключ.

Установка кнопки старт/стоп двигателя (готовый комплект)

Самый простой вариант сделать запуск двигателя с кнопки — купить комплект, который в китайском магазине называется примерно так: «push start button start/stop car engine function working with car alarm system and remote central lock blue color back light». Судя из наименования товара, кнопка и блок управления могут быть подключены к сигнализации.

Наиболее популярным среди автолюбителей считается схема, когда запуск двигателя кнопкой происходит при нажатой педали тормоза. Все нажатия короткие, то есть удерживать для работы стартера не нужно. Именно такой алгоритм работы мы и получаем:

  • Одно нажатие — режим ACC;
  • второе нажатие — зажигание включено;
  • третье нажатие — зажигание выключено;
  • Чтобы завести двигатель нужно нажать педаль тормоза и нажать кратковременно кнопку старт/стоп (если плохо заводится, можно зажать и держать кнопку, тогда стартер будет работать).

Универсальная схема подключения кнопки старт/стоп из комплекта:

Теперь в кармане можно носить только брелок от сигнализации.

Схема установки кнопки старт/стоп (минимальные затраты)

Алгоритм работы:

Первое нажатие кнопки Включение зажигания Запуск двигателя
Второе нажатие кнопки Выключение зажигания Остановка двигателя
Нажатие кнопки при запущенном ДВС Остановка двигателя

Потребуется:

  • Кнопка старт/стоп без фиксации (продается отдельно на китайском рынке за 5$);
  • 4-х контактное реле с нормально открытым контактом (3 шт);
  • 5-ти контактное реле с нормально закрытым контактом (1 шт);

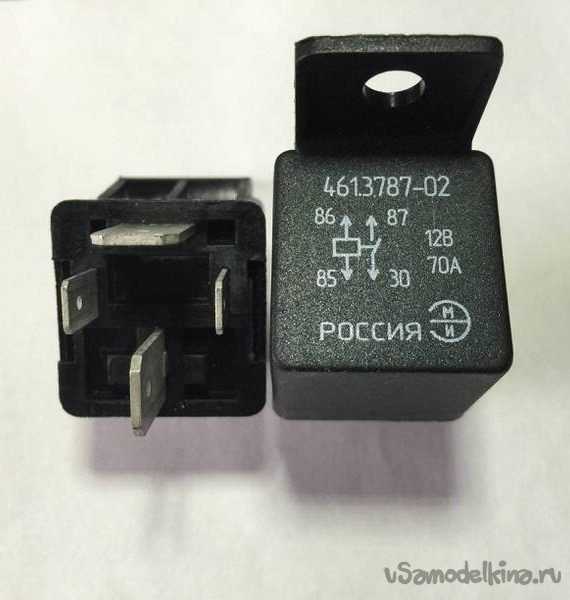

  • Реле задних противотуманных фар (ЗПТФ), каталожный номер 2114-3747 (23.3777);
  • Провода и клеммы.

Описание подключений к реле ЗПТФ (цвета проводов указаны для ВАЗ 21214 (Нива)):

  1. Рабочий контакт реле (+) — подключаем +12В от АКБ (коричневый цвет в колодке замка зажигания).
  2. Разрешающий сигнал (+) — тоже +12В от АКБ, т.к. стоит перемычка между 1 и 2 контактами.
  3. Общий (-) — масса.
  4. Рабочий контакт реле (нагрузка) — подключен +12В при включении зажигания (голубой провод в колодке замка зажигания).
  5. Управляющий сигнал (-) — подключаем кнопку старт/стоп.
  6. Разрешающий сигнал (+) — пусто.

Общая схема подключения кнопки старт/стоп:

Всего в машине будет три точки подключения:

  1. Колодка замка зажигания (контакт 15 — +12В после зажигания, контакт 30 — +12В от АКБ);
  2. К концевику педали тормоза;
  3. К проводу управления (блокировка) стартером, чтобы стартер не работал после запуска двигателя. Найти подходящий контакт можно в моторном отсеке (для Нивы — это черно-красный провод), либо подключится к лампе давления масла или лампе аккумулятора.

В случае использования сигнализации, в схему можно добавить еще одно 5-ти контактное реле, которое будет блокировать кнопку при постановке машины на охрану:

А как считаете вы, нужно ли отказываться от привычного замка зажигания с ключом в пользу кнопки? Какой вариант такого тюнинга вам больше подходит? Напомним, в статье представлено только две схемы подключения, на самом деле их на много больше. Кстати, а вы знаете, как на Гранте сделать автоматическое открытие багажника?

Фото: бортовой журнал Cashok73 и ivan620

Ключевые слова: система зажигания lada xray | система зажигания лада веста | система зажигания лада ларгус | система зажигания лада гранта | система зажигания лада приора | система зажигания лада калина | система зажигания нива | стартер lada xray | стартер лада веста | стартер лада ларгус | стартер лада гранта | стартер лада приора | стартер лада калина | стартер нива | универсальная статья

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как подключить магнитолу, чтобы она работала без зажигания
Проверка и замена замка зажигания на Lada Vesta и XRAY
Замена замка зажигания на Лада Приора, Калина и Гранта

VESKO-TRANS.RU

Дома ставим кнопку Старт-Стоп

Современный автомобиль. опция Начало

не столько ключ.кнопка Start-stop. это небольшой продукт, который устанавливается вместо Выключатель зажигания или в другую часть салона. Для запуска машины достаточно одного клика. Все просто и удобно. Как установитьНачало -давайте остановимся сами, об этом будет сказано ниже.

Как это устроено кнопка Старт-стоп

Принцип почти всегда таков: вы снимаете машину с сигнализации, садитесь в машину и нажимаете педаль тормоза, затем нажмите кнопку запуска машины. Примерно через полсекунды стартер запустит двигатель. Часто кнопки снабжены светодиодными индикаторами, которые указывают на успешный запуск. Нужно выключить двигатель? Нет проблем, просто нажмите еще раз педаль тормоза и кнопка.

Каковы плюсы и минусы монтажа в автомобиле

Каковы преимущества использования кнопки?

  1. Это довольно просто нажать на двигатель, чтобы запустить двигатель.
  2. Вы не должны просто нести ключ зажигания лично.
  3. кнопка он устанавливается в любом населенном пункте, в вышеуказанной конфиденциальности, прямо рядом с ним, что повышает удобство использования.
  4. Ряд опций сочетаются с автосигнализацией, иммобилайзером и системами безопасности.
  5. Конечно, закрытие автомобиля обычным нажатием кнопки на двери без необходимости ставить его на будильник. это экономит время, если вы ненадолго выходите из салона.

При отсутствии простых умений по работе с электриком, лучше обратиться за услугами до 100

Есть ли недостатки? Как бы неприятно это ни звучало и продавать.

  1. Чтобы запустить машину, нужно сесть в нее и нажать педаль тормоза . Водители, вероятно, не привыкли забывать об этой ситуации.
  2. Сложно, скорее всего, установить сигнализацию с подогревом. Поэтому потребуется как минимум две цепочки для ключей. одна из них должна быть отдана мастерам. Они будут разбирать его, удалять чипы и устанавливать его в машину. Питание будет доставлено только при запуске.
  3. Установка будильника на кнопочный автомат обходится дороже.

Установка кнопки «Старт-Стоп» с Алиэкспресс

Схемы подключения кнопки (на русском и английском)

Опубликованные схемы имеют минимальные отличия, но принцип один и тот же.

Мы рассмотрим процедуру установки устройства на автомобиль ВАЗ («Лада Калина») с сохранением возможности использования штатного замка зажигания. В этом случае отсутствует только блокировка рулевого колеса. При выходе из строя кнопочного механизма, его можно будет отключить, подключить штатный разъем замка зажигания и запустить двигатель с помощью ключа. Для сохранения такой возможности рекомендуется приобрести колодку с проводами контактной группы замка зажигания.

Последовательность установки и подключения:

  1. Снять замок зажигания, сбив четыре винта с помощью отвертки.
  2. Разобрать и вытащить механизм блокировки руля.
  3. Отключить разъемы.
  4. Разобрать корпус контактной группы и вытащить антенну иммобилайзера.
  5. Установить кнопку запуска двигателя в выбранное место.
  6. Спаять провода по схеме, заизолировав их термоусадкой. Удалить ненужные провода из колодки.
  7. Установить всё в обратной последовательности.
  8. Зелёный провод соединить с колодкой тормоза (контакт №4, в нашей ситуации – красный). На этом контакте при нажатии педали тормоза должен появляться «+».
  • изначально кнопка находится в неактивном состоянии;
  • для разблокирования необходимо поднести брелок из комплекта к считывателю (должен прозвучать двойной сигнал);
  • если на протяжении 15 секунд нажатий кнопки не будет, произойдёт автоматическая блокировка (прозвучит одиночный сигнал);
  • после разблокирования первое нажатие включает ACC (в нашей ситуации не используется), второе нажатие включает зажигание, третье – выключает систему (если предварительно не нажать педаль тормоза);
  • при нажатой педали тормоза третье нажатие кнопки запустит двигатель;
  • возможен быстрый запуск двигателя – необходимо нажать педаль тормоза и просто подержать кнопку в течение 1-3 секунд до запуска силового агрегата;
  • для остановки двигателя необходимо нажать педаль тормоза и нажать кнопку.

Как сделать такой запуск возможным

Для примера ниже рассматриваются несколько вариантов реализации подобной идеи. Стоит учесть, что затевая такую модернизацию, необходимо разбираться и понимать, что и как делать, ведь все манипуляции вы производите на свой страх и риск. В том случае, если в процессе работы возникают сомнения в правильности действий, следует обратиться за советом к специалисту (автоэлектрику).

Схема запуска двигателя с кнопки с применением ключа

Существует значительное количество отличающихся вариантов исполнения такого подхода. Например, приведенная ниже схема. А ниже схема подключения реле к замку зажигания Работает всё предельно просто. Вставляется ключ в замок и поворачивается. Затем нажимается кнопка и удерживается, пока не заработает мотор. Для выключения всей системы достаточно повернуть ключ в исходное положение. При таком варианте сохраняются все функции замка зажигания и иммобилайзера.

Установка кнопки запуска двигателя без ключа зажигания

Это более сложный вариант, позволяющий завести мотор с помощью кнопки, при таком подходе используется, например, РЗПТФ (реле задних противотуманных фонарей). Его включение показано на схеме, приведенной на рисунке: Дополнительным преимуществом окажется подключение питания к сигнализации. В этом случае алгоритм работы будет следующим:

  1. снимается машина с сигнализации, на контакт 1 РЗПТФ приходит питание, зажигается подсветка;
  2. нажимается и удерживается кнопка – включаются реле зажигания и стартера, начинает крутиться стартер;
  3. кнопка удерживается, пока не заведется мотор, затем она отпускается, реле стартера отключается, мотор продолжает работать;
  4. повторное нажатие приводит к остановке двигателя;
  5. после установки автомобиля на сигнализацию гаснет подсветка.

Это один из возможных способов реализации подобной системы запуска. В процессе такого пуска могут быть использованы и другие элементы. Например, двигатель будет заводиться при нажатии на сцепление или тормоз, все будет определяться заданным алгоритмом запуска.

Реализация идеи завести мотор при помощи кнопки вместо ключа, возможна на любом автомобиле. При этом может быть использован совершенно произвольный, только ваш алгоритм действия. Решение о том, каким образом будет заводиться двигатель – кнопкой или ключом зажигания – дело личного выбора, и мастерства человека, который возьмется за доработку системы зажигания.” alt=””>

Идея запуска двигателя кнопкой старт/стоп не нова, сначала они применялись на спортивных автомобилях, теперь на многие современные автомобили их ставят уже на конвейере. Появилось много китайских вариантов автозапусков с кнопкой, иммобилайзерами и т.д. На моём VW Tiguan стоит такая система, но на свою вторую машину Opel Vectra В 96г. ставить кнопку старт/стоп не думал, вообще считал это выпендрёжем. Стоит сигнализация с автозапуском Pandora 3700, а завести автомобиль можно и ключом. Но случилась поломка личинки замка зажигания. Один раз её уже менял. Естественно, чтобы получилось дешевле, не стал покупать и менять личинки на замке двери и багажника. Отсюда возникли неудобства, 2 ключа в связке и т.д. И возможно поменял бы замок зажигания или личинку снова, но тут удачно за недорого подвернулась кнопка от китайского «набора» Старт/стоп. Теперь уже решил переделывать. Очень нравятся микроконтроллеры Microchip PIC12F629, маленькие, легко программируются. Не замерзают в наши морозы (проверено). Поэтому не сложную логику реализую на них. Вот что родилось:Принципиальная схема:

Завести двигатель можно несколькими способами:Детали:

  • https://znanieavto.ru/fire/knopka-zapuska-dvigatelya.html
  • https://usamodelkina.ru/14340-knopka-start-stop-na-pic12f629.html
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
