Турбина на 402 двигатель своими руками

Характеристики двигателя ЗМЗ-402

Производство ЗМЗ
Марка двигателя ЗМЗ-402
Годы выпуска 1981-2006
Материал блока цилиндров алюминий
Система питания карбюратор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 2
Ход поршня, мм 92
Диаметр цилиндра, мм 92
Степень сжатия 8.2 6.7*
Объем двигателя, куб.см 2445
Мощность двигателя, л.с./об.мин 100/4500 90/4500*
Крутящий момент, Нм/об.мин 182/2500 172/2500*
Топливо 92 76*
Экологические нормы
Вес двигателя, кг 181 184**
Расход топлива, л/100 км — город — трасса — смешан. 13.5 — —
Расход масла, гр./1000 км до 100
Масло в двигатель 5W-30 5W-40 10W-30 10W-40 15W-40
Сколько масла в двигателе 6
При замене лить, л 5.8
Замена масла проводится, км 10000 (лучше 5000)
Рабочая температура двигателя, град.

90

Ресурс двигателя, тыс. км — по данным завода — на практике
200

200

Тюнинг — потенциал — без потери ресурса

120-130

Двигатель устанавливался
ГАЗ 2410 ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь

* — для двигателей ЗМЗ 4021.10 и 4025.10 ** — вес двигателя для Газели

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

  1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
  2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
  3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
  4. Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
  5. Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
  6. Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
  7. Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
  8. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
  9. Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
  10. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
  11. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Это интересно: От розетки: разновидности электрических предпусковых подогревателей

Массы: Газель и УАЗ (Часть III)

И. Н. Скрыдлов, ака Aktuator

Массы. Часть IМассы. Часть II

Внимание! Статья содержит большое количество графического материала. УАЗ Патриот с Микас 11 Е2

УАЗ Патриот с Микас 11 Е2

Минус АКБ прикручивается к кузову на левом брызговике, между АКБ и левой фарой, на приварную шпильку:

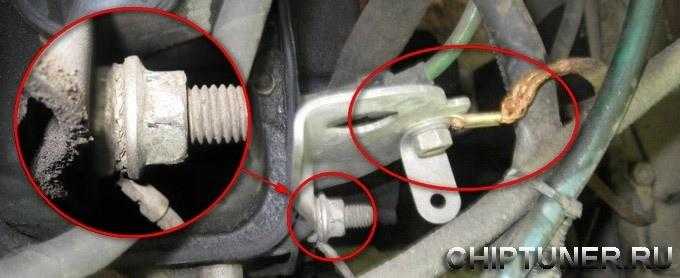

Медный плетеный жгут заземления ДВС, прикручен к кузову на приварную шпильку в нижней части левого брызговика:

к двигателю жгут крепится под левой подушкой двигателя,одним из болтов крепления масляного картера (вид снизу):

Массы контроллера ЭСУД, берутся с переднего болта, стягивающего половинки впускного коллектора, рядом с дроссельным патрубком.

Сам контроллер ЭСУД, крепится под капотом, в задней части правого брызговика. Диагностическая колодка стандарта OBDII, находится рядом с контроллером.

Газель с двигателем 405, 406

Минус АКБ прикручивается к массе кабины, на приварную шпильку на площадке, над правым лонжероном, под свесом моторного щита. На эту же шпильку, прикручен плетеный жгут заземления ДВС. В некоторых исполнениях, между приварной шпилькой и минусом АКБ, имеется выключатель массы.

Второй конец плетеного жгута заземления ДВС, прикручен к задней шпильке стягивающей половинки впускного коллектора, вместе с массами контроллера ЭСУД:

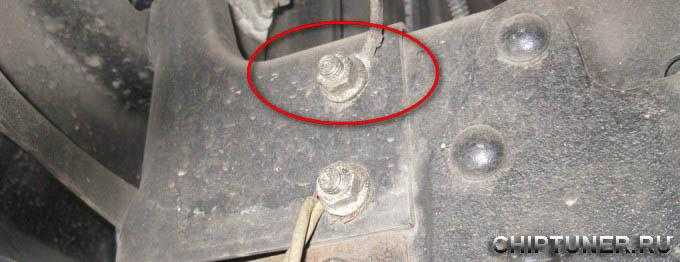

Перемычка, заземляющая раму, крепится одним концом к кабине под левой фарой, болтом М6 ( вместе с массами левой части подкапотного жгута),

а вторым концом к раме, по вертикали от первого, на левой стороне рамы болтом М8.

Болт проходит через отверстие в раме, поэтому для надежной затяжки болтового соединения необходимо придерживать головку болта изнутри рамы, спереди, через отверстие для буксировки. На практике встречались болты под ключ 10, 11 и 12 мм. Гайка всегда под ключ 13мм.

Газель с двигателем 4216

Минус АКБ аналогично варианту с ДВС 405 и 406. А вот крепление плетеного жгута заземления ДВС несколько отличается. На двигателе 4216 заземление ДВС крепится на шпильку крепления крышки головки, на задней части двигателя. Во избежание получения ожогов, подтягивать это крепление желательно на холодном двигателе. Ключ на 13мм.

Заземление рамы аналогично двигателям 405, 406:

Масса контроллера ЭСУД (до 2010 г.) берется со шпильки крепления транспортировочной проушины ДВС, в его левой передней части. Гайка под ключ 15мм.

На фото виден так же дополнительный плетеный жгут с рамы на указанную проушину, но на мой взгляд, правильнее его закрепить по аналогии с 405 мотором.

С 2010 года масса контроллера ЭСУД, берется непосредственно с минусовой клеммы АКБ:

Поскольку в Газелях минусы на ЭБН  и задние фонари берутся с рамы, то ненадежное заземление рамы, может вызвать зависимость давления топлива, от количества включенных ламп наружного освещения (габариты, стопы, задний ход и т.д.).

И еще:

С 2010 года на Газелях начал применяться Блок Предохранителей нового образца:

А на ДВС 4216 и катушка зажигания нового образца, внешне напоминающая ВАЗовский модуль зажигания для ЭСУД Январь 5.1.

Датчик неровной дороги на а/м с ДВС 4216 находится в правой передней части рамы.

Если жгут идущий к ДНД не прихвачен стяжками к кронштейну натяжения ремня генератора и патрубку охлаждения, то он может повредиться о движущиеся детали двигателя и вызвать в конечном итоге отказ канала обработки сигнала ДНД в контроллере ЭСУД.

Приведу пример невнимательности слесаря, при замене генератора.

Жгут от ДНД попал между натяжной планкой и шкивом генератора, что вызвало его повреждение и отказ ДНД, MAP_а и ДПДЗ. В данном случае контроллер выжил.

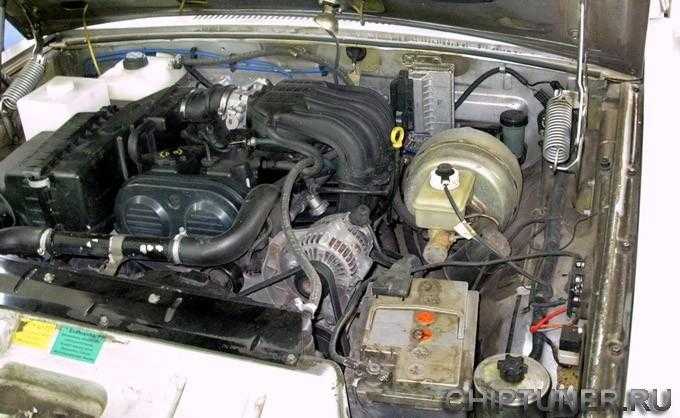

Волга, ДВС Крайслер, ЭСУД Моторола.

Перемычка Минус АКБ – кузов и массы переднего подкапотного жгута, крепятся на отштампованный выступ, снизу и справа от левой фары

Толстый провод заземления ДВС, крепится болтом М8, ключ 13, к левой стороне блока двигателя, под впускным коллектором.

Массы контроллера крепятся двумя – тремя сантиметрами выше, болтом крепящим кронштейн крепления масляного щупа. Болт М8, ключ 13.

Волга, ДВС Крайслер, ЭСУД Микас 11CR .

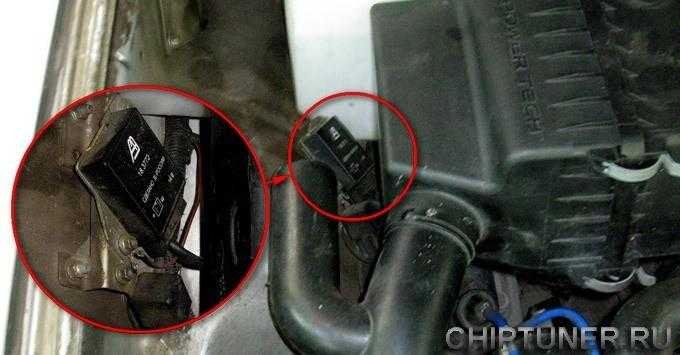

Отличие от ЭСУД Моторола, в наличии внешнего реле регулятора генератора. Крепится реле регулятор на правом брызговике.

Диагностический разъем стандарта OBDII на таких Волгах, находится в нижней части торпеды, в районе левой коленки водителя.

Настройка угла опережения зажигания

Параметр настраивается двумя методами:

  • По стробоскопу. Этот прибор позволяет проверить правильность установки УОЗ на автомобиле. Подключив его, без труда можно выставить предписанное заводом-изготовителем значение. Однако, оно рассчитано на идеальный бензин и эталонный двигатель, что не всегда оправдано на практике.
  • Вдвижении. Опытные механики рекомендуют следующий порядок настройки: машину прогревают и на скорости 50–60 км/ч выжимают педаль газа. Если звука детонации не слышно, значит зажигание позднее, при длительной детонации — раннее. Нужно добиться, чтобы «пальцы хрустнули» непродолжительно (1–3 с) — это и будет оптимальный угол опережения зажигания.

Характеристики двигателя ЗМЗ-402

Производство ЗМЗ
Марка двигателя ЗМЗ-402
Годы выпуска 1981-2006
Материал блока цилиндров алюминий
Система питания карбюратор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 2
Ход поршня, мм 92
Диаметр цилиндра, мм 92
Степень сжатия 8.2 6.7*
Объем двигателя, куб.см 2445
Мощность двигателя, л.с./об.мин 100/4500 90/4500*
Крутящий момент, Нм/об.мин 182/2500 172/2500*
Топливо 92 76*
Экологические нормы
Вес двигателя, кг 181 184**
Расход топлива, л/100 км — город — трасса — смешан. 13.5 — —
Расход масла, гр./1000 км до 100
Масло в двигатель 5W-30 5W-40 10W-30 10W-40 15W-40
Сколько масла в двигателе 6
При замене лить, л 5.8
Замена масла проводится, км 10000 (лучше 5000)
Рабочая температура двигателя, град.

90

Ресурс двигателя, тыс. км — по данным завода — на практике
200

200

Тюнинг — потенциал — без потери ресурса

120-130

Двигатель устанавливался
ГАЗ 2410 ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь

* — для двигателей ЗМЗ 4021.10 и 4025.10 ** — вес двигателя для Газели

Характеристики двигателя ЗМЗ-402

Производство ЗМЗ
Марка двигателя ЗМЗ-402
Годы выпуска 1981-2006
Материал блока цилиндров алюминий
Система питания карбюратор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 2
Ход поршня, мм 92
Диаметр цилиндра, мм 92
Степень сжатия 8.2 6.7*
Объем двигателя, куб.см 2445
Мощность двигателя, л.с./об.мин 100/4500 90/4500*
Крутящий момент, Нм/об.мин 182/2500 172/2500*
Топливо 92 76*
Экологические нормы
Вес двигателя, кг 181 184**
Расход топлива, л/100 км — город — трасса — смешан. 13.5 — —
Расход масла, гр./1000 км до 100
Масло в двигатель 5W-30 5W-40 10W-30 10W-40 15W-40
Сколько масла в двигателе 6
При замене лить, л 5.8
Замена масла проводится, км 10000 (лучше 5000)
Рабочая температура двигателя, град.

90

Ресурс двигателя, тыс. км — по данным завода — на практике
200

200

Тюнинг — потенциал — без потери ресурса

120-130

Двигатель устанавливался
ГАЗ 2410 ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь

* — для двигателей ЗМЗ 4021.10 и 4025.10 ** — вес двигателя для Газели

Конфигурация системы впуска

Эта операция с применением нового набора ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из самых важных моментов, влияющих на параметры силовой установки. В рассматриваемой системе происходят волновые процессы, которые настраиваются на конкретный диапазон оборотов. В штатном исполнении узел имеет неоднозначные характеристики.

К плюсам можно отнести короткий впускной тракт, рассчитанный на высокую оборотистость. С другой стороны, впускные отверстия на фильтре имеют довольно малое сечение. Сам фильтрующий элемент отличается высокой производительностью и не требует замены на нулевой вариант, который сложен в обслуживании и не отличается высокой эффективностью.

Для улучшения производительности и наполнения цилиндров на высоких оборотах, специалисты рекомендуют убрать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в монтаже системы «холодного впуска». В месте установки воздушного фильтрующего элемента оборудуется закрытый объем таким образом, чтобы воздушный поток попадал исключительно снаружи. Поможет в этом дополнительная перегородка.

Как вариант, можно ничего под капотом не отгораживать, а вывести заборник воздуха под бампер. Однако, в этом случае, возникает опасность получения гидравлического удара, при этом отмечается небольшое снижение мощности мотора.

Как можно увеличить мощность двигателя на ГАЗ-3302 первого поколения (1995-2003) с мотором ЗМЗ-402?

На данный момент малый коммерческий автомобиль под названием «ГАЗель» является одной из самых востребованных машин в своём классе. И главное преимущество (главный секрет успеха) данного грузовика заключается в его низкой стоимости. Но, несмотря на высокую репутацию Горьковского автозавода, эта машинка имеет достаточно много недостатков, которые автомобилисты устраняют при помощи тюнинга. Самым главным из этих минусов является низкая мощность двигателя ЗМЗ-402, которым укомплектовывалось первое поколение малотоннажных «ГАЗелей» (с 1995-го по 2003-й год). В данной статье мы рассмотрим несколько способов, благодаря которым можно существенно прибавить мощности горьковскому грузовичку.

На что следует рассчитывать?

Как правило, при помощи тюнинга можно увеличить мощность двигателя в 2, а то и в 3 раза, но в нашем случае мотор ЗМЗ 402-й модели является неким исключением. Почему? Все дело в том, что разрабатывался этот агрегат ещё в 50-х годах прошлого столетия, в то время как появились первые экземпляры 24-й Волги (1961-й год), — именно на неё этот мотор и разрабатывался. Поэтому из-за древней конструкции можно профорсировать двигатель лишь на 1/6, увеличив мощность двигателя на 15-20 процентов.

Сделать этот мотор тяговитым можно при помощи увеличенного диаметра поршней. Здесь повышение мощности двигателя достигается за счёт уменьшенной ширины стенок блока и увеличенного (до 100) диаметра поршней. Но при таком способе возникают частые проблемы с перегревом мотора, особенно летом. Поэтому многие «ГАЗелисты» не рекомендуют делать такой тюнинг, хотя он увеличивает мощность грузовика на целых 7 лошадиных сил.

Если в первом случае возникал риск перегрева, то в данном способе ничего подобно точно возникать не будет. Данный тюнинг подразумевает под собой перешлифовку головок блока цилиндров под 92-й бензин. Таким образом можно увеличить тягу на 6-7 «лошадок».

Возможно ли увеличить мощность «ГАЗели» на 40 лошадиных сил (то есть почти наполовину), при этому потратив минимальное время на тюнинг? Конечно, можно, и это не фантастика, а реальная возможность. Такое «волшебство» достигается очень просто – за счёт замены старого карбюраторного двигателя на более усовершенствованный – инжекторный ЗМЗ-405. Он гораздо надёжнее, нежели 402-й, да и с расходом топлива у него выходит экономичнее.

Заменить ДВС можно не только на одноименные модели ЗМЗ, но и на немецкий турбодизельный мотор с «Форда Транзита». Хотя одной замены двигателя будет недостаточно, нудно будет «похимичить» с заменой КПП тоже на «транзитовскую». Ну а увеличение мощности дизельного двигателя с «Форда» точно не потребуется, потому как после такого тюнинга ваша «ГАЗель» без проблем будет ехать 100-110 километров в час. Вообще, вариантов много, нужно лишь приложить усилия и немного фантазии.

Прочие неполадки

Среди других, часто возникающих неисправностей двигателя «ЗМЗ-406 Турбо» можно отметить следующее:

  • Часто наблюдаются провалы тяги по причине выхода из строя катушек зажигания. После замены этих элементов работоспособность мотора восстанавливается моментально.
  • Стук в силовом агрегате. Эта неполадка возникает по причине износа гидравлических компенсаторов. Как заявляет производитель, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
  • Износ поршневых пальцев, поршней и шатунных вкладышей, что также приводит к возникновению посторонних звуков в моторе.
  • Силовой агрегат троит. В этом случае следует проверить свечи, катушки и компрессию.
  • Наблюдается замирание силового агрегата. Чаще всего, «ЗМЗ-406 Турбо» глохнет в связи с нарушением работы проводов, датчика коленчатого вала или РХХ.

Кроме того, неоднократно наблюдаются сбои в работе сцепления «ЗМЗ-406 Турбо» и бензонасоса. В общем, причины неполадок характерны для всех отечественных моторов, включая низкое качество сборки. Тем неменее 406-я модель намного эффективнее и практичнее предшественника под номером 402. Для справки: на базе 406-го «ЗМЗ» разрабатывались моторы 405-й и 409-й серии, объемом 2,7 литра.

Источник

Сообщений 1 страница 13 из 13

Поделиться12013-12-15 16:04:18

Здравствуйте. Почитав ваш форум понял что люди здесь далеко не глупые . Собственно надеюсь на вашу помощь !! Владею автомобилем уаз 402 мотор,33″колёса и военные мосты . Хочу колёса больше но понимаю что движка не потянет . Вот и хочу прикрутить данный компрессор!! На днях приобрёл себе такой))Встал вопрос как лучше поставить? до карба или после ? Хочу услышать мнения опытных людей. Ссылки и фотки приветствуются !!))

Поделиться22013-12-17 00:09:36

после карбюратора -переохлаждение заслонок вплоть до замерзания, проблемы зимой. до карбюратора — надо переделывать карб и топливный насос —

Поделиться32013-12-17 18:05:12

И всё же какую схему посоветуете вы ? И что конкретно нужно переделать в карбе чтобы всё заработало ?

Отредактировано Макс (2013-12-17 18:06:32)

Отредактировано Макс (Сегодня 18:06:32)

на карбюратор ставить не советую

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Турбина на 402 двигатель своими руками

Для установки сего девайса нам потребуется:

С этим минимальным набором двигатель будет сносно работать. Прибавить еще надо мелочовку (прокладки, крепеж, герметик).

Если Вам все равно где будет находится турбина под коллектором или с верху, то впускной и выпускной коллектор можно оставить заводские при установке турбины под коллектором, изготовив только переходники под турбину и впускной коллектор доработать под установку фарсунок. Шкиф коленвала получился такой:

Но я хотел установить турбину сверху. Стараясь придерживаться примерным расчетам, был сделан коллектор (его можно увидеть на фотах).

20 градусов. Отдельно хочется поделиться о подборе рампы. Выполнена она из рампы от девяточного, восьмиклапанного инжектора. Так как расстояния между двумя крайними форсунками с каждой стороны подходило под «свежесваренный коллектор», а расстояние между 2 и 3 форсунками маленькое, было решено резать рампу строго на две части и вставить между ними ввертыш из алюминиевого прутка с дыркой посередине. Минус такой конструкции заключается в следующем. В заводской конструкции, внутри рампы идет дополнительная трубочка по всей ее длинне. Отвечает она за прогон бензина от входа в рампу до регулятора давления через всю ее длинну (от входа до другой стороны рампы по трубочке, в обратную сторону – к регулятору давления, по верх трубочки). Трубочку эту надо обязательно оставить.

Турбину решено было поместить над коллектором как на «бычке» для решения проблемы такой как вдруг глубокая лужа, а ты с раскаленной турбиной у моста. Найти шкиф коленвала в магазинах не смог. Пришлось колдовать и скрестив шкиф от 402 и 406 движка, получили желаемое. Клапан давления турбины был взят от AUDI 200 с двигателя KG, если его не ставить, то боюсь, что двигатель долго не проживет. Он нужен для регулировки давления надува в пределах 0,5-0,6 атм.

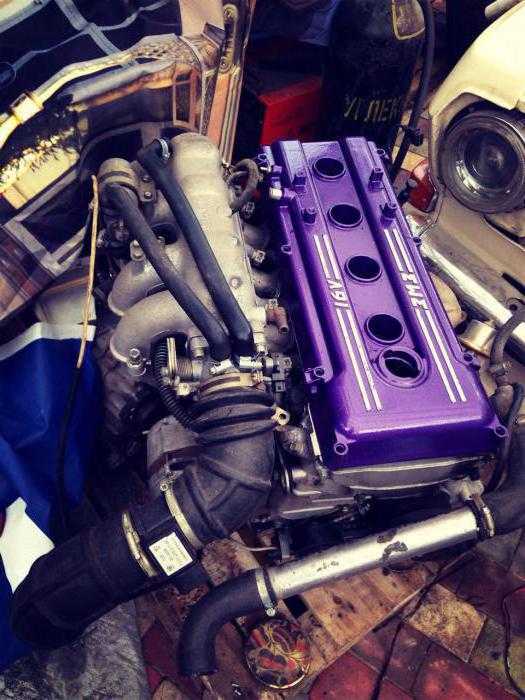

Тюнинг ЗМЗ 406: безумие или необходимость?

ЗМЗ 406 пришел на замену морально устаревшему. нижневальному 8-клапанному ЗМЗ-402. Устанавливался на ряд автомобилей ГАЗ (Волга, Газель и их модификации). Мощность двигателя варьируется от 131 до 150 л.с. На автомобиле Волга мощность составляет 131 л.с, которые позволяют разгоняться до первый “сотни” за 13.5 секунд. Но эти показатели были, когда автомобиль был молод, в реальности все несколько хуже. Отсюда исходит необходимость повышения мощности, о чем далее будет речь.

Бюджет

Тюнинг двигателя можно разделить на несколько вариантов: чип-тюнинг, вмешательство в конструкцию мотора и комплексный тюнинг.

Чип-тюнинг

Коротко о том, как происходит процесс управления двигателем, для дальнейшего понимания чип-тюнинг в целом. Основной датчик здесь положения коленчатого вала, показания которого определяют момент зажигания. Через впускной тракт поступает воздух, количество которого считывается датчиком массового расхода, который подает необходимую информацию на ЭБУ.

На основе показателей оборотов двигателя и количества воздуха, ЭБУ выбирает режим, при котором уже прописано необходимое соотношение топливно-воздушной смеси, время открытия форсунки, время, при котором форсунка открыта и момент открытия. Показатели из ДМРВ учитываются только до 4000 оборотов, после ЭБУ пользуется Базовым цикловом наполнении (заранее прописанная таблица), иначе называется топливной картой.

БЦН же зависит от многих факторов, в частности это качество исполнения головки блока цилиндров, клапанов и седел, форма распредвалов, впуска и выпуска.

Вывод: если настроить ЭБУ, проще говоря, произвести чип-тюнинг, то как минимум, получится раскрыть потенциал двигателя, не вмешиваясь в его конструкцию. Реально получается, что мощность двигателя вырастает до 15%, а на разгоне вы выигрываете 1.5-2 секунды. При номинальной мощности 131 л.с, после прошивки получалось 145 сил.

Доработка и тюнинг

Поскольку двигатель ЗМЗ 402 не оснащён электронным блоком управления двигателем, то о чип тюнинге речи идти не может. Единственное, что можно сделать, это заменить систему зажигания. В этом поможет схема электрооборудования.

Двигатель можно подвергнуть только механической переделке. Так, автолюбителю придётся расточить поршневую группу, установить новые поршни, которые будут легче заводских, а также заменить распределительный и коленчатый вал.

Не стоит забывать, что при замене поршневой группы необходимо будет сменить и шатуны. Головка блока цилиндров также поддаётся небольшой переделке. Так, необходимо заменить клапаны и направляющие втулки. Вместе с этим, стоит сменить и седла клапанов.

После проведения внутренней доработки, стоит перейти к наружному тюнингу мотора. Так, меняется карбюратор. Лучше всего подходит чешский Икар, который разрабатывался специально для ГАЗ 24, которые участвовали в гонках. Вместе с карбюратором стоит сменить и воздушный фильтр на «нулевого» сопротивления.

Также, заменяется и система зажигания, а именно свечи и высоковольтные провода. Система охлаждения двигателя также нуждается в модернизации . Последним штрихом становится установка кит комплекта системы охлаждения двигателя.

Некоторые автолюбители современности пробовали устанавливать на силовой агрегат турбонаддув или «улитку». Эта доработка не всегда себя оправдывала. А вот смена выпускного коллектора и установка модернизированной системы выхлопа работает прекрасно.

Составные части

Блок цилиндров 402 двигателя и верхняя часть картера представлены одной деталью и выполнены из высокопрочного алюминиевого сплава. Чугунные цилиндры представлены съёмными гильзами. Для крепления головки блока по верхней поверхности предусмотрены 10 «бобышек». Внизу блок двигателя разделен перегородками на 4 части. В них располагаются коренные подшипники коленвала.

Каждая чугунная крышка подшипников закрепляется к блоку с помощью двух 12-мм шпилек. Так как расточка блока происходит вместе с крышками, их нельзя менять местами. Поэтому для удобства им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из алюминиевого сплава. А к задней – картер сцепления. Все соединения притягиваются болтами крепления через паронитовые прокладки. 402 двигатель имеет общую для 4 цилиндров алюминиевую головку. Крепление к блоку производится десятью 12- мм шпильками. Прокладка ГБЦ изготавливается из асбеста, покрытого графитом, и окантовывается армированным каркасом. Её минимальная толщина составляет 1,5 мм.

У модификаций 402.10 и 4021.10 головки блоков разной толщины. Это объясняется различными объемами камер сгорания. По сути, головка 402.10 получается путём фрезирования нижней кромки головки 4021.10 на 3,6 мм.

На техническом обслуживании двигателю автомобиля уделяется особое внимание. Через 20 тыс

км рекомендовано производить протяжку головки, а также регулировку зазоров клапанов.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей. Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость… Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу

Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

Техническое обслуживание после проведения капитального ремонта

Техническое обслуживание после капитального ремонта 402-го кардинально не отличается от обычного ТО. Разницу составляет только время пробега. Итак, рассмотрим, когда необходимо делать техническое обслуживание, и какие процедуры проводятся:

Замена масла в двигателе

Одним из самых проводимых процессов, после проведения ремонта, является — замена моторного масла. Завод изготовитель рекомендует проводить смену смазочной жидкости на ЗМЗ 402, не позднее 10000 км пробега от предыдущей замены.

Рассмотрим, последовательность действий направленных на замену моторного масла:

Процесс замены масла на ЗМЗ 402 достаточно простой, и проводится легче, чем на автомобилях серии ВАЗ.
