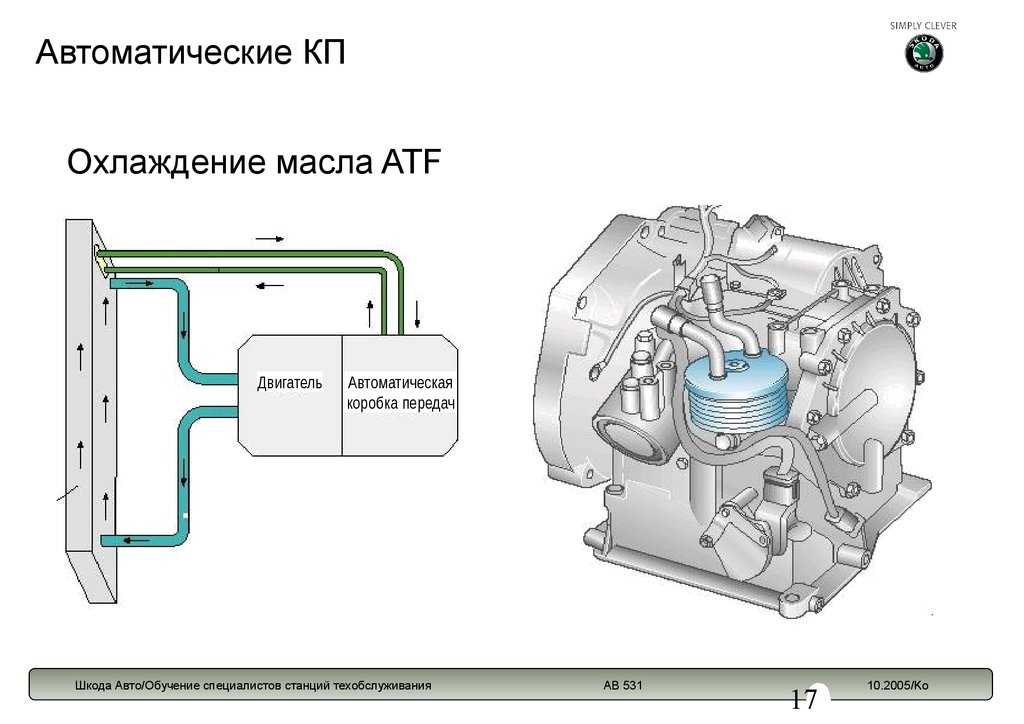

Охлаждение акпп: схема устройства и принцип работы

Особенности эксплуатации теплообменника АКПП

Существует простой и многократно опробованный метод очистки теплообменника изнутри. Для его применения требуется специальное оборудование, позволяющее прокачивать через теплообменник моющий состав. Для подключения к стенду необходимо отсоединить резиновые патрубки от магистрали системы охлаждения. На место их крепления подключаются шланги аппаратуры очистки. Насос аппарата под давлением активно промывает теплообменник специальной жидкостью, затем при помощи воздушного компрессора внутренний объем теплообменника высушивается.

Для эффективной профилактики рекомендуется промывать теплообменник изнутри при каждой замене жидкости ATF в автоматической коробке

Промыть оребрение теплообменника снаружи можно двумя способами. Если доступ к нему не осложнен навесными деталями (например, бампером), его можно промыть водой при помощи «керхера», не снимая с автомобиля. Если такой возможности нет, теплообменник придется демонтировать. Этот способ, в целом, предпочтительней, так как дает возможность удалить всю застрявшую в оребрении грязь.

Необходимость ремонта

Функция гидроблока – перераспределение потоков и давления трансмиссионки. В целях профилактики преждевременного выхода из строя гидроблока, водитель должен следить за состоянием системы охлаждения в коробке. Гидроблок включает клапанную плиту и электронный блок управления

На рабочее состояние датчиков необходимо обратить внимание, если стала отмечаться пробуксовка. Возможно имеется плохой контакт гидроблока с ними. Внутри клапанной плиты имеются каналы с регулирующими клапанами, датчики, соленоиды

Данные элементы отвечают за функционирование скоростной коробки передач. Необходимость в замене соленоидов возникает после 80000 км пробега. При аккуратной езде данный показатель практически в 2 раза больше

Внутри клапанной плиты имеются каналы с регулирующими клапанами, датчики, соленоиды. Данные элементы отвечают за функционирование скоростной коробки передач. Необходимость в замене соленоидов возникает после 80000 км пробега. При аккуратной езде данный показатель практически в 2 раза больше.

Ремонт гидроблока АКПП своими руками обязывает обзавестись специальным ремкомплектом, куда входят такие материалы, как резиновые уплотнители, например, манжеты, фрикционы.

На ряде моделей Фольксваген, которые оснащены АКПП, на восстановление гидроблока может уходить более 40000 рублей. Чтобы приступить к ремонту, следует слить горючее из АКПП, демонтировать аккумуляторную батарею.

Таким образом, частый источник всех проблем с гидроблоком – использование грязного масла. На специализированной станции могут предложить такую процедуру, как чистка гидроблока. Также, здесь помогут с решением проблем перегрева и нарушением рабочих характеристик элементов платы. Все признаки неисправности на станции быстро определяются.

Теплообменник

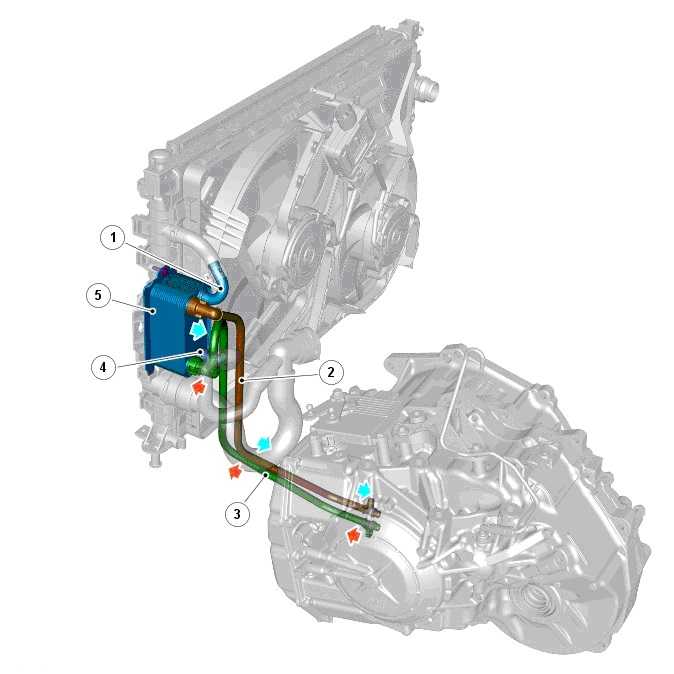

Конструкция теплообменника для трансмиссионной жидкости может различаться в зависимости от конкретной модели автоматической коробки передач. В большинстве моделей теплообменник автоматической коробки передач располагается в корпусе радиатора двигателя. Подобная конструкция системы охлаждения коробки передач позволяет существенно упростить и повысить эффективность охлаждения трансмиссии. Отдельные модели используют увеличенные теплообменники, которые необходимы для обслуживания автоматических коробок передач с увеличенным количеством шестерёнок. Такие коробки передач предназначается в большей степени для мощных дизельных автомобилей, имеющих увеличенный крутящий момент.

Теплообменник АКПП

Автовладелец должен пристально следить за техническим состоянием системы охлаждения коробки передач. Загрязненный теплообменник может привести к существенному ухудшению эффективности охлаждения рабочей жидкости, а наличие загрязнений внутри корпуса теплообменника приведёт к падению давления внутри системы охлаждения. Именно поэтому рекомендуется не только производить регулярную замену смазывающей гидравлической жидкости в коробке передач, но и выполнять механическую очистку радиатора с теплообменником системы охлаждения. Последняя достаточно часто забивается грязью и пухом. Как результат эффективность охлаждения существенно уменьшается.

Проверка патрубков системы охлаждения

Не лишним будет при проведении сервисных работ проверить состояние патрубков системы охлаждения коробки передач. В процессе эксплуатации автомобиля такие патрубки могут терять свою эластичность и покрываться слоем отложений. Рекомендуется заменять патрубки системы охлаждения автоматических трансмиссий спустя 100 – 150 тысяч километров пробега. Тем самым вы сможете защитить себя от подтёков охлаждающей трансмиссионной жидкости, которые могут возникать при нарушении герметичности магистрали системы охлаждения.

Засорение теплообменника

При засорении теплообменника могут появляться остальные проблемы с работой гидротрансформатора. Появляется это в проблемах с переключением передач. Отмечается частичная или же полная блокировка работы гидротрансформатора. В данном случае автомобиль при смене режимов работы коробки передач управляющая автоматика будет глушить двигатель. В процессе эксплуатации автоматической коробки передач в охлаждающей жидкости скапливаются продукты износа, что в свою очередь может привести к заклиниванию клапана магистрали охлаждения. В данном случае риск выхода из строя автоматической коробки передач по причине перегрева возрастает. Именно поэтому необходимо следить за состоянием клапана и качеством охлаждающей жидкости.

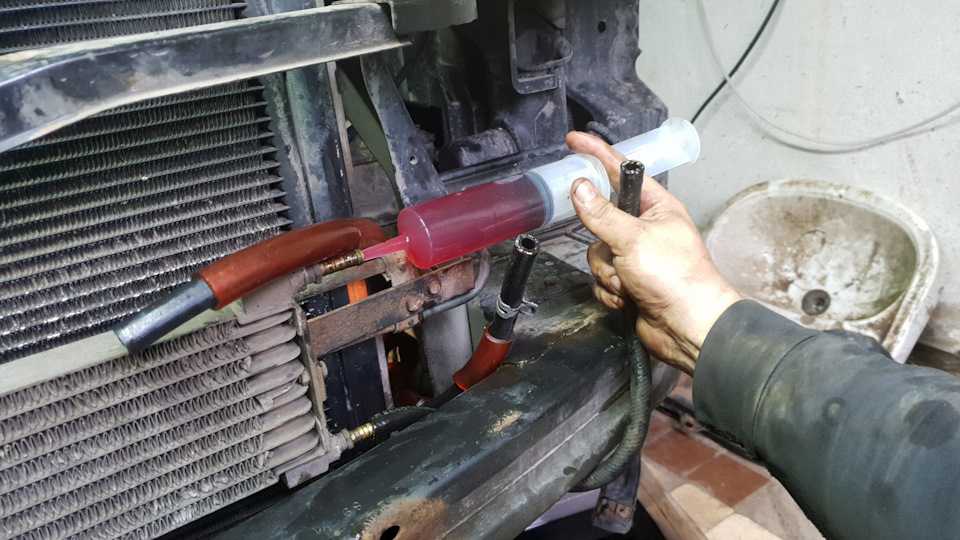

Как чистить теплообменник?

Очистка теплообменника и замена охлаждающей жидкости не представляет какой-либо сложности. При должном опыте работы и при наличии специального оборудования вы с лёгкостью сможете провести очистку теплообменника самостоятельно. Вам необходимо отключить магистраль от системы охлаждения автоматической коробки передач. Трубка охлаждения акпп может быть отключена только на неработающей машине. К патрубкам радиатора подключаются шланги от аппаратуры очистки. Через теплообменник специальным аппаратом под высоким давлением пропускается активная жидкость, которая позволяет вымывать из теплообменника продукты износа, шлаковые отложения, сгустки старого масла. После этого вам необходимо отключить аппарат очистки и подключить к патрубкам теплообменника воздушный компрессор. Под высоким давлением теплообменник просушивается, после чего его можно подключать к системе охлаждения автоматической коробки передач.

Как продлить жизнь АКПП?

Одна коробка названий много

В 1999 году Ассоциация Пежо-Ситроен (PSA) совместно с Рено запустили свой первый серийный 4-х ступенчатый автомат DP0 (он же — AL4).

АКПП AL4 рассчитана на передний привод и под двигатели от 1,4 до 2 л. Есть много вариантов различающихся по приводным шестерням и корпусу. Конструкторы сообщают, что DP0 AL4 может передавать крутящий момент до 210 Нм. Но производители настроили коробку так, чтобы передаваемый момент не достигал предельных значений. Таким образом, принудительно занизив возможности коробки, увеличили продолжительность жизни задней крышки и продлили пробег до капремонта свыше 150-200 тысяч км.

АКПП AL4-DP0 — это уникальная и очень успешная разработка. Её конструкция проста и рациональна. О надежности коробки говорят отзывы владельцев, как о неубиваемой АКПП, но конечно, с дурной силой можно угробить любой механизм. Кроме того, за счет своей гениальной простоты АКПП AL4-DP0 имеет низкую себестоимость. Благодаря этим преимуществам продано более 1 млн машин с автоматом DP. Огромным плюсом является также ремонтопригодность данной АКПП. Это одна из самых изученных простых (относительно) в ремонте среди коробок автоматов.

Производитель «Peugeot-Citroen» называет эту АКПП, как «AL4«, но при этом в России она известна, как DP0.

В 2013-м году на основе DP0 непосредственно для России были выпущены новые модификации адаптивной АКПП AL4, теперь с системой «Tiptronic System Porsche». При этом конструкция автомата практически не изменилась. Renault назвало эти две модификации: DP2 — для переднеприводных машин и DP8 — для полноприводных. В них обновлена электрика, изменена настройка работы гидротрансформатора, который включается уже на первой скорости. При этом блокировка DP2 и DP8 служит дольше и надежнее, благодаря использованию комплектующих ZF. Ремкомплект расходников DP0 подходит для DP8 почти полностью, отсутствует только сальник для правой полуоси.

ВАРИАНТЫ УСТАНОВКИ

Почти с каждым радиатором акпп имеется комплект для самостоятельной установки, в который входят шланги, хомуты, пластиковые стяжки и переходники штуцера.

Дополнительный радиатор ставится в разрыв существующей линии охлаждения, между основным радиатором и самой автоматической коробкой передач.

Основные производители радиаторов акпп Hayden, Tru-cool, Derale, рекомендуют устанавливать дополнительный охладитель именно после основного радиатора, чтобы вернуть максимально охлажденную жидкость в трансмиссию.

Устанавливают его спереди на «штатный» (основной) радиатор. Прикрепляя пластиковыми хомутами стяжками. В основном такой вид установки подходит для всех алюминиевых радиаторов, которые имеют не большой вес. Многие производители дополнительных радиаторов в последнее время для создания турбулентного потока смазывающей жидкости устанавливают в радиаторах специальные спиральные пластины. Преимущество заключается в большей отдаче тепла, за счет завихрения масла, в итоге можно поставить меньший по размерам радиатор, но недостатком данного решения считается возникновение сопротивления потоку жидкости, и в следствии большая нагрузка на масляный насос акпп.

Преимущество установки дополнительного радиатора охлаждения: •устраняется перегрев трансмиссии, увеличивается ресурс работы внутренних шестеренок, фрикционов, стальных дисков. •улучшается охлаждение трансмиссионной жидкости, продлевается срок службы ATF масла. •продлеваетcя срок службы соленоидов, гидроблока (основного блока управления акпп) и внутренней проводки, которая при перегреве теряет эластичность изоляционного материала и плавятся пластиковые коннекторы датчиков.

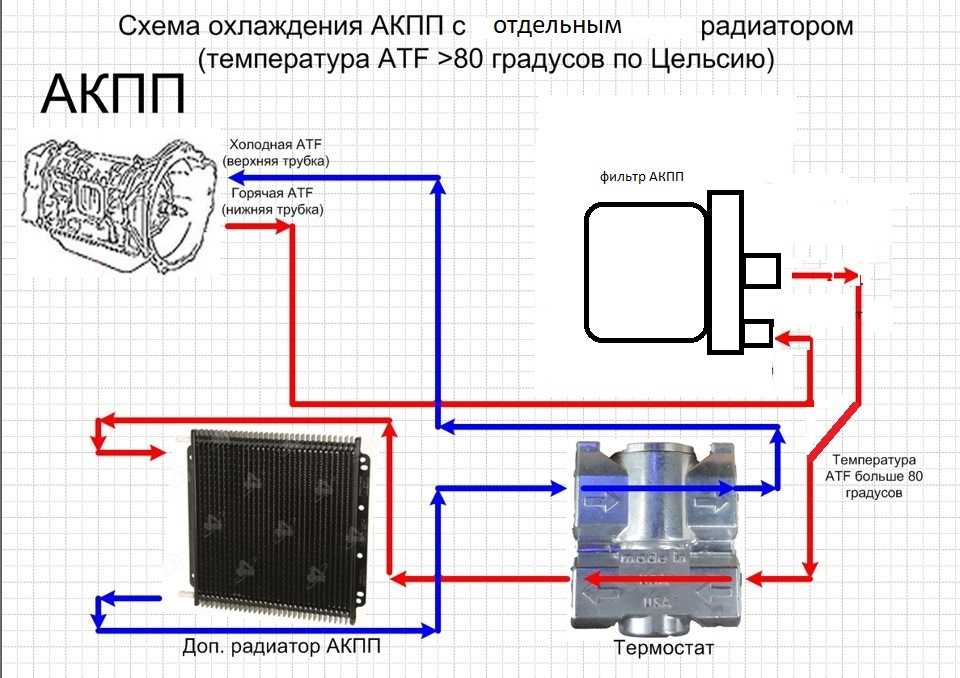

ТЕРМОСТАТ АКПП

Вместе с дополнительным радиатором на автомобили с большим объемом двигателя необходимо устанавливать масляный термостат акпп, который открывает канал для подачи жидкости АТФ в радиатор только когда она нагревается до определенной температуры. На практике это позволяет реализовать быстрый прогрев зимой и достаточное равномерное охлаждение, после выхода коробки на рабочие температуры.

Основные производители масляных термостатов для акпп это

MAHLE /BEHR ( Германия) группа компаний Audi/Volkswagen устанавливает с завода эти термостаты на свои новые автомобили, и Канадская фирма Tru-Cool, одна из первых производителей радиаторов и термостатов для трансмиссии.

ПЕРЕХОДНИКИ ДЛЯ ПОДКЛЮЧЕНИЯ РАДИАТОРА

Не все акпп рассчитаны для подключения доп радиатора, некоторые конструктивно изготовлены для охлаждения только с помощью штатного теплообменника, или охлаждение проходит через основной радиатор машины.

В коробке нет места для подключения дополнительных выходов шланга, не позволяет подключить дополнительный выносной радиатор.

Для решения этой проблемы мы изготавливаем, специальные адаптеры-проставки под теплообменник.

В наличии Переходники для подключения радиатора акпп для всех основных моделей автоматических коробок передач: DP0, AL4, JF011E, JF015E, 09G, FW6A, DQ250, DQ500, TF60SN, TF80SC.

Существует 2 вида подключений:

1. Адаптер переходник позволяет подключить радиатор вместо штатного теплообменника, (полностью снимается теплообменник, ставится переходник для подключения доп радиатора)

2. Проставка переходник позволяет оставить на месте штатный теплообменник и дополнительно подключить к нему масляный радиатор.

Обслуживание и ремонт коробки AL4, DP0

Замена масла и фильтра

Какое масло заливать в АКПП AL4, DP0?

АКПП AL4, DP0 рассчитана на  масло качества Dexron-III. Аналоги Эссо и Мобил 71141 также нормально работают в этой коробке. Вариант Реноматик — D3 SYN.

Какой объем масла заливается в АКПП AL4, DP0?

Для полной замены в АКПП AL4, DP0 требуется около 7 литров масла. Для частичной замены достаточно 3.5 — 4 литра.

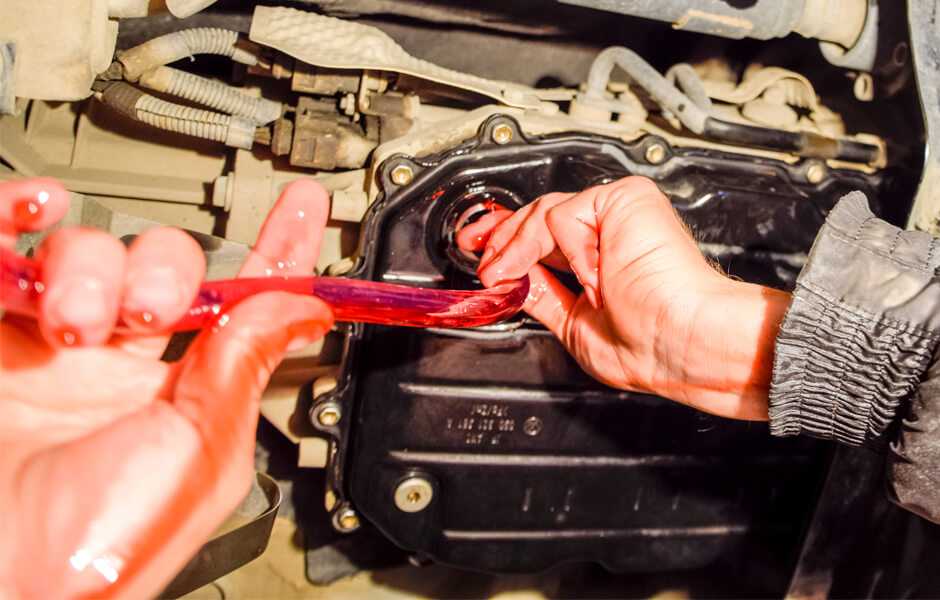

Как проверить уровень масла в АКПП AL4, DP0?

Уровень масла проверяется и выставляется по переливной пробке поддона при температуре около 60°С при заведенном двигателе и положении рычага в «Р». Заливается до 0.5 литра масла, при этом должно вытечь количество примерно равное залитому. Также по вытекшему маслу проверяется его качество.

Какой масляный фильтр в АКПП AL4, DP0?

Фильтр масла в этой АКПП для всех моделей одинаков — 226333 (оригинальный номер). Металлопластиковый фильтр тонкой очистки имеет фетровый мешок и его необходимо менять, но у специалистов АКПП сложились противоположные мнения о смене масла и фильтра в DP0: от «замены каждые 20 тыс км» до «несменяемого масла». Конечно про вечную автоматическую коробку не требующую замены масла — это сказки. Но если допустить, что машина новая, все сочленения и узлы имеют заводские зазоры, втулки не изношены, масло эффективно очищается фильтром. И до 100 тысяч км пробега фильтр не требует замены. Конечно это при условии, что коробка бережно эксплуатировалась и отсутствовали аварийные перегревы или перегрузки. Регулярные проверки масла в этот период показывают, что масло еще правильного цвета и не горевшее.

По мере старения и износа АКПП, в масле накапливается грязь. Начинается цепная реакция вибраций и износа с потерями давления масла. Насос подает в систему все больше масла, но до пакетов доходит все меньше давления и грязное масло начинает сочиться через щели уплотнений и втулок все интенсивнее. А после 150-200 тысяч км однозначно необходима частичная замена масла каждые 20 тысяч км, а также требуется регламентный капремонт коробки и гидротрансформатора.

Чем старее АКПП, тем больше износ её элементов и следовательно быстрее загрязняется в нем масло.

Ресурс этой АКПП до капремонта при аккуратной и правильной эксплуатации может составлять 150-200 тыс км, и после своевременных ремонтов с полной переборкой и заменой расходников может быть продлен до полумиллиона, если конечно сама машина еще будет на ходу.

Специалисты рекомендуют проводить плановую переборку АКПП своевременно, иначе дешевле будет купить другую коробку. Кстати, многие автовладельцы так и делают — меняют на б/у АКПП с меньшим пробегом, но это тоже может оказаться кот в мешке. А некоторые просто избавляются от машины, выставляя её на продажу.

Перегрев АКПП и как с ним бороться

Наверное, многие из тех, кто обратил внимание на описанные выше ненормальности в поведении автомобиля, заметили, что проявляются они при работе в тяжёлых условиях движения, транспортировки прицепа, частом переключении скоростей, при длительной работе на предельных оборотах. При таких режимах работы сильно нагревается АКПП, следовательно нагревается масло, которое загружено в её систему

Какой должна быть температура

Казалось бы, зачем охлаждать масло? Ведь в системе АКПП нет механической трансмиссии. Но в гидротрансформаторе, являющимся составным элементом АКПП, такие элементы есть.

Перегретое масло теряет свои свойства, не забывайте об этом.

Практически во всех современных автомобилях имеется возможность отследить значение температуры масла в автоматической коробке передач. Зачем возникла необходимость иметь перед глазами автомобилиста такую информацию? Превышение температурных пределов может привести к непредсказуемым последствиям:

  • Масло, будучи рабочим телом в АКПП, при нагреве просто-напросто подгорает, что приводит к выходу из строя трущихся элементов агрегата. Предел его нагрева –  120-130 градусов, а ведь именно до таких температур нагревается сама коробка передач при экстремальных нагрузках.
  • У фрикционных дисков есть твёрдые и мягкие элементы. Высокие температуры способствуют быстрому разрушению именно мягких элементов, когда температура масла превышает 100 градусов.
  • Распределяется масло по коробке передач при помощи гидроблока, являющегося составным элементом автоматической коробки передач. Соленоиды – элементы гидроблока – закрывают и открывают его внутренние каналы. В современных соленоидах имеются детали сделанные из пластика. Порой они (соленоиды) бывают пластиковыми целиком. Высокая температура их попросту губит, разрушает. Порой и сам гидроблок перегревается выше допустимых пределов, что приводит к существенной деформации многих его деталей.
  • Электропроводка, имеющаяся внутри автоматической коробки передач, от высоких температур может просто расплавиться, что приведёт к серьёзным последствиям.

До каких пределов можно допускать нагрев масла

Диапазон этих температур достаточно широк. Многое зависит от того, масло каких марок применяется в той или иной системе, от его свойств. Ведь нельзя заливать масло любой марки, кроме той, что рекомендовано для АКПП конкретной модели. Но сейчас многие производители сошлись на диапазоне 65 – 95 Цельсия.

Превышение 100, а уж тем более 110 – 115 градусов заставляет бить тревогу. Есть повод задуматься о дополнительной системе охлаждения.

Почему именно дополнительный радиатор охлаждения АКПП

На АКПП старых образцов рядом с основным радиатором монтировался отдельный. Такое решение было правильным. Он обдувался «забортным» воздухом или вентилятором, обеспечивающим охлаждение радиатора. Такой вариант почти исключал возможность перегрева масла. Полностью такой перегрев можно полностью исключить, если автовладелец вовремя и правильно меняет масло.

Система охлаждения старых АКПП увеличивала пробег автомобиля на несколько десятков тысяч километров. Фото: i.ytimg.com

Сейчас многое изменилось. В двигателях современных автомобилей такой радиатор является как бы элементом основного радиатора – встроенный радиатор. Эти две системы – охлаждения ATF жидкости и масла АКПП – разделены, дабы они не перемешивались. Казалось бы, простое и эффективное решение. Но возникают некоторые довольно серьёзные проблемы:

  1. Появились новые двигатели, допускающие нагрев до 100 – 110 градусов Цельсия. А максимум для АКПП – 95.
  2. Сечение трубки, по которой проходит масло в радиатор, невелико. Нужной эффективности охлаждения не достигается. Следовательно, не исключён перегрев.
  3. Со временем такие трубки забиваются грязью, несмотря на применяемые фильтры, и замену масла. Без чистки самой системы не обойтись. Иначе ухудшается качество системы охлаждения, что ведёт к быстрому износу агрегата.

Таким образом, видно, что встроенный радиатор проигрывает отдельному. Каков выход? Дополнительный радиатор!

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона – неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

  • разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
  • клин обгонной муфты;
  • разблокировка обгонной муфты;
  • перегрев с разрушением ступицы.

Читать

Что делать и как на автомате выехать из сугроба или из грязи если застрял

Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.

Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.

Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.

Признак. Пинки, задержки во время переключения скоростей зимой.

Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.

На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.

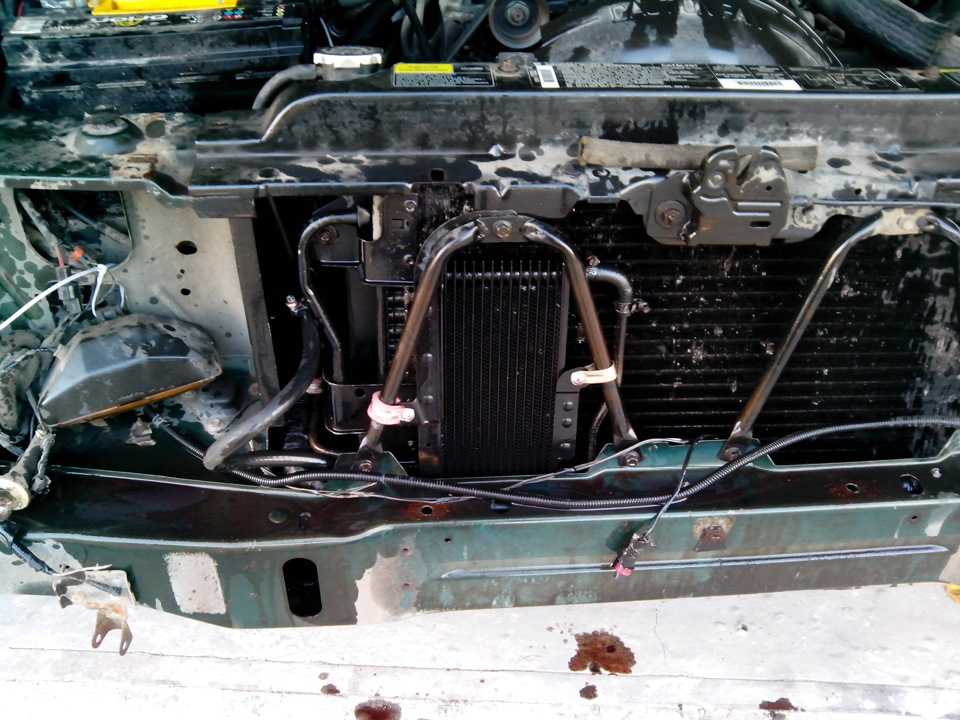

Дополнительный радиатор АКПП

Большинство неисправностей АКПП появляются в результате  перегрева. Сегодня существует много различных автоматических трансмиссий с разными рабочими температурами, но диапазон для многих АКПП находиться в пределах от 65 до 95 градусов по Цельсию.

Если температура поднимется выше допустимых норм, трансмиссионная жидкость перегреется и потеряет свои свойства. Повышение температуры и, соответственно, перегрев жидкости может возникнуть по разным причинам (автомобиль стоит в пробке, практикуется агрессивный режим езды и т.д.). В любом случае, чтобы не допустить перегрева и преждевременного ремонта АКПП, устанавливают дополнительный радиатор.

Радиатор для АКПП можно приобрести в любом специализированном магазине. При самостоятельной установке радиатора необходимо приобрести полный комплект, в который будут входить шланги, хомуты и переходники.

При замене радиатора на СТО опытные специалисты не только качественно установят, но и подберут оптимальный вариант для конкретного автомобиля.Если же установка допрадиатора АКПП выполняется самостоятельно, тогда нужно учитывать определенные нюансы.

Как правило, дополнительный радиатор на АКПП ставится  в разрыв существующей цепи, между основным радиатором  и самой автоматической  коробкой. Устанавливают его спереди на «штатный» (основной) радиатор.

Последовательность установки допрадиатора АКПП:

  • закрепить дополнительный радиатор к «штатному» специальными стяжками;
  • к дополнительному радиатору прикрутить при помощи хомутов шланги;
  • смонтировать переходники в основную магистраль смазывающей жидкости АКПП;
  • долить до уровня либо выполнить полную замену трансмиссионной жидкости;
  • установить термостат (с термостатом дополнительный радиатор автоматической коробки будет использоваться только при нагревании трансмиссионной жидкости до определенной температуры).

Преимущество установки дополнительного радиатора:

  • устраняется перегрев АКПП, увеличивается ресурс;
  • улучшается охлаждение трансмиссионной жидкости, продлевается срок службы ATF;
  • продлеваетcя срок службы соленоидов и гидроблока;

Следует отметить, что некоторые производители дополнительных радиаторов в последнее время для создания турбулентного потока смазывающей жидкости устанавливают в них специальные спиральные пластины.

Преимущество заключается в большей отдаче тепла, а недостатком данного решения считается возникновение сопротивления потоку жидкости при условии наличия в ней металлической стружки.

Установка дополнительного охлаждения АКПП

Охлаждение АКПП — важный момент при эксплуатации автомобилей с автоматической коробкой передач. Установка дополнительных радиаторов охлаждения существенно сократит износ коробки и увеличит ее ресурс на 30-40%

Анализируя сложившийся опыт, можно сделать вывод, что установка охлаждения АКПП (дополнительного радиатора) снижает рабочую температуру масла на 15 — 40°С. (в зависимости от модели дополнительного радиатора)

  • более мягкая и плавная работе АКПП
  • увеличение срока эксплуатации гидравлического блока управления и автоматической трансмиссии в целом
  • продление срока службы сальников и уплотнений
  • в некоторых случаях с помощью дополнительного охлаждения можно убрать тычки (удары) при переключении передач.

Важно отметить, что штатная (оригинальная) система охлаждения работает по принципу теплообмена охлаждающей жидкости двигателя (антифриз) с маслом АКПП , т.е. в основном радиаторе двигателя находится трубка охлаждения АКПП, которая омывается антифризом

Пока автомобиль новый, эта система охлаждения справляется со своей задачей, но с каждым годом ее эффективность падает. Рабочая температура двигателя, в зависимости от производителя и вида топлива колеблется от 85 до 100 °С, а нормальная рабочая температура коробки автомат не должна превышать 80 — 85°С, т.е. при длительной эксплуатации автомобиля эти две температуры сравняются и температура АКПП будет такой же как и двигателя, т.е . КРИТИЧНОЙ, поэтому и происходит преждевременный выход из строя АКПП.

Для более эффективного охлаждения АКПП рекомендуем промывку штатной системы охлаждения со снятием радиаторов один раз в год!

Установив дополнительное охлаждение для АКПП, вы избавляетесь от возможных неисправностей и увеличиваете срок эксплуатации автоматической трансмиссии. Также, установив дополнительный радиатор охлаждения, Вы избавитесь от необходимости ремонта гидроблока АКПП.

Мы являемся официальными дилерами компаний HAYDEN и LONG COOLERS

Задача радиаторов HAYDEN — отвод избытка тепла от трансмиссионной жидкости и сохранения её рабочей температуры, а так же предупреждение чрезмерного охлаждения в зимние время года.

Установка радиаторов HAYDEN для охлаждения АКПП

(цена указана за радиатор и установку его на автомобиль)

Модель Размеры радиатора, мм Цена
OC-1401 318x127x19 6500 руб.
OC-1402 403x127x19 6700 руб.
OC-1403 318x190x19 6800 руб.
OC-1404 403x190x19 7100 руб.
OC-1405 403x254x19 7 800 руб

Радиаторы LONG COOLERS

Их преимущество состоит в том, что они изготовлены из латуни, в отличие от алюминиевых HAYDEN. В наличии имеются переходные пластины, предназначенные для установки дополнительного охлаждения на АКПП 09G, 09K (TF-60SN), 096 (01M, 01P,01N), DP0 (AL4)

Охлаждение автоматических коробок передач (т.е. установка дополнительно радиатора) необходима для автомобилей с пробегом более 100 тысяч километров. Это связанно с тем, что система охлаждения в них неэффективна из-за грязи радиатора и продуктов окисления масла, а так же из-за износа автоматической коробки, что снижает теплообмен.

В виду склонности к перегреву радиатор просто необходим следующим моделям трансмиссий:

  • 722.9 для автомобилей Mercedes-Benz E 211, S 221, GL 164 ML 163
  • A960/A760 для автомобилей Lexus GS300 330
  • AW55-50SN для автомобилей Volvo XC90, S60, S80
  • TF80SC/TF81SC для автомобилей Volvo XC90, Mazda RX7, Land Rover Freelander
  • TR60SN (09D) для автомобилей Porsche Cayenne, VW Touareg
  • U140/U150 для автомобилей Lexus RX300, RX330, RX350

Дополнительные радиаторы охлаждения АКПП можно установить практически на любые на автомобили с любым типом трансмиссии.

Единственное ограничение — это наличие свободного места для установки дополнительного радиатора. Специалисты АТТ24 проконсультируют вас по этому вопросу, замерят пространство и подберут подходящий радиатор.

С дополнительным охлаждением масла ваша АКПП прослужит дольше

Важно, что это не просто охлаждения, а именно поддержка оптимальной рабочей температуры как в летнее, так и в зимнее время

Что в гидротрансформаторах ломается чаще всего

Муфта блокировки

Неисправности в гидротрансформаторе чаще всего возникают из-за проскальзывания или трения муфты блокировки. Фрикционный диск истирается, отслойки материала и клей попадают в масло. В результате жидкость АКПП загрязняется и перегревается. Повышается износ втулок и подшипников.

Неоднородное истирание фрикциона в ГДТ АКПП становится причиной появления вибраций при блокировке муфты. Сальники, подшипники, втулки бьются, что ведет к ускорению износа «бублика». Страдает и масляный насос, что ведет к масляному голоданию всей коробки.

Уплотнители

Другим «слабым местом» гидротрансформатора являются сальники и уплотнители. Детали изготавливают из тефлона или пластика. Они способны пройти 200 000 км. Но из-за агрессивного вождения или неудачной конструкции АКПП, уплотнители начинают протекать, быстрее стареют. Когда сальники истончаются, от них отрываются крупные фрагменты, которые засоряют масло.

Обгонная муфта

В редких случаях бывает неисправна обгонная муфта. Ролики изнашиваются, начинают проскальзывать или заклинивать. В результате муфта не может блокировать реактор. ГДТ не перейдет в режим гидромуфты. Из-за чрезмерной нагрузки обойму муфты может провернуть, а металлические продукты износа попадут в масло.

Как влияет на АКПП

«Заболевания» гидротрансформатора отражаются на других узлах КПП, выводят их из строя. «Бублик» — главный «загрязнитель» и «нагреватель» АКПП. Масло разносит по коробке фрикционную и металлическую грязь. Забивает шлаками каналы гидроблока, соленоиды, клапаны, датчики. В результате переключение передач происходит с задержкой, растет расход топлива, истираются детали автомата. Поэтому при появлении посторонних звуков, вибраций в автоматической коробке, нужно сразу проверять состояние гидротрансформатора в АКПП. Это поможет его спасти с минимальными расходами.
