Тнвд ямз 238

Проверка и регулировка цикловой подачи топлива и равномерности подачи ТНВД двигателя ЯМЗ-238НБ и ЯМЗ-240Б тракторов «Кировец» К-700, К-700А, К-701, К-702

Не следует нарушать заводскую регулировку регулятора частоты вращения без необходимости. Все нижеописанные регулировки выполняются в случае, если отклонение цикловой подачи, а также частоты вращения от номинала, превышает 5% либо если проводилась переборка или замена деталей.

Порядок проверки и регулировки ТНВД двигателя ЯМЗ-238НБ и ЯМЗ-240Б тракторов «Кировец» К-700, К-700А, К-701, К-702:

1) – Проверка давления топлива в магистралях на сходе в ТНВД. В случае отличия давления от приведённого нужно вывернуть перепускной клапан и, путём поворачивания его седла, отрегулировать давление открытия. Зачеканить седло клапана по завершении регулировки;

2) – Проверка герметичности нагнетательных клапанов. Когда рейка находится в положении, которое соответствует выключенной подаче, топливо под давлением порядка 1,7-2 кгс/см 2 (170-2 кПа) не должно пропускаться нагнетательными клапанами в течение 2 мин. В случае необходимости клапан заменяется;

3) – Проверка частоты вращения кулачкового вала ТНВД (соответствует началу и концу выдвижения рейки) при упоре рычага управления в болт ограничения максимальной частоты вращения коленвала. В случае необходимости выполняется регулировка частоты вращения начала выдвижения рейки посредством болта 11 ограничения максимальной частоты вращения, а конца выдвижения рейки – с помощью винта (18) двуплечего рычага регулятора;

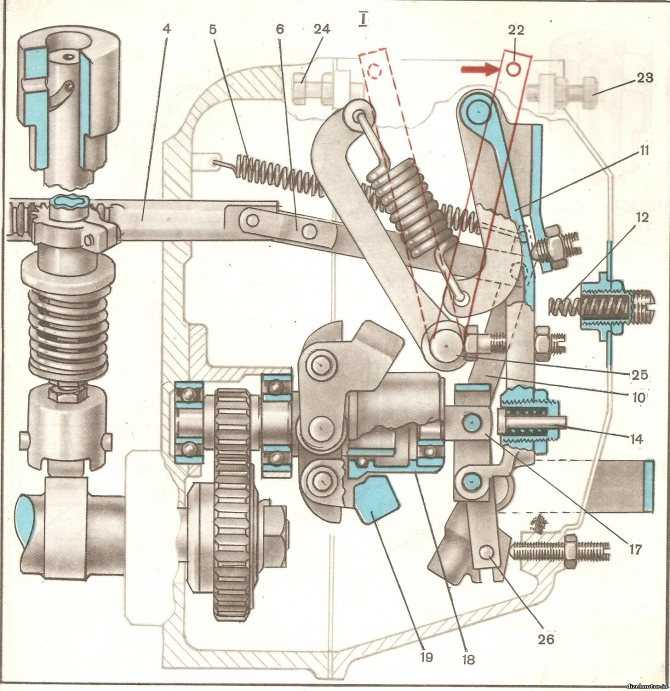

Рис. 1. Регулятор частоты вращения.

1) – Резиновый сухарь;

2) – Ведущая шестерня;

3) – Валик державки грузов;

5) – Державка грузов;

7) – Рычаг пружины;

8) – Рейка топливного насоса высокого давления;

11) – Болт ограничения максимальной частоты вращения холостого хода;

12) – Рычаг управления регулятором;

13) – Болт ограничения минимальной частоты вращения холостого хода;

16) – Двуплечий рычаг;

18) – Винт двуплечего рычага;

19) – Регулировочный болт;

20) – Корпус боковой пружины;

24) – Силовой рычаг;

25) – Корректор регулятора (двигатель ЯМЗ-238НБ);

27) – Рычаг рейки;

29) – Винт регулировки мощности;

31) – Винт рычага клина;

33) – Рычаг клина;

35) – Пробка сливного отверстия;

39) – Корпус корректора;

42) – Винт кулисы.

4) – Проверка производительности секций ТНВД осуществляется при упоре рычага управления в болт ограничения максимальной частоты вращения. Средняя цикловая подача (суммарная подача всеми секциями топливного насоса, разделённая на количество секций) должна составлять 93 мм 3 /цикл. Регулировка не проводится, если отклонение средней цикловой подачи не превышает 2%, а неравномерность подачи топлива секциями составляет менее 8%. Если значения отклонений больше вышеобозначенных, то выполняется следующая регулировка:

а) – Проверка запаса хода рейки (запас хода должен составлять 0,5 мм) в сторону включения подачи топлива при упоре рычага управления регулятором в болт (13) ограничения максимальной частоты вращения и при 450-500 об/мин кулачкового вала ТНВД. В случае необходимости запас хода регулируется посредством винта (42) кулисы;

б) – Регулировка подачи каждой секции при утопленном корректоре, упоре рычага управления регулятором в болт (11) ограничения максимальной частоты вращения, а также при 920-940 об/мин кулачкового вала. Подача регулируется на величину 88-90 мм 3 /цикл путём смещения поворотной втулки (31) относительно зубчатого венца с предварительным ослаблением соответствующего стяжного винта. При упоре рычага управления в болт (11) ограничения максимальной частоты вращения и при 920-240 об/мин кулачкового вала посредством ввёртывания корпуса (39) корректора производится увеличение подачи секциями до 92-94 мм 3 /цикл. Далее необходимо закернить корпус корректора. При упоре рычага управления в болт (11) ограничения максимальной частоты вращения и при 740-760 об/мин кулачкового вала осуществляется проверка и регулировка (в случае необходимости) подачи топлива, которая при 920-240 об/мин должна превышать подачу на 6-8 мм 3 /цикл. Регулировка производится гайкой (41) корректора. Проверка выключения подачи топлива выполняется скорой регулятора, поворот которой в нижнее положение на 45 град. должен полностью прекратить подачу топлива всеми секциями насоса;

Рис. 2. Секция топливного насоса высокого давления трактора «Кировец».

​Виды и особенности перепускных клапанов ТНВД ЯМЗ 236

Слив лишнего топлива в ТНВД происходит за счет работы специальных клапанов. Их называют перепускными или редукционными. В этой статье мы расскажем о типах таких узлов и их устройстве, а также о нюансах функционирования перепускного клапана ТНВД ЯМЗ 236.

Разновидности клапанов

В нашем каталоге МАЗ легко найти детали следующих видов:

  • В насосах с несколькими секциями;
  • В секциях насоса, подкачивающего топливо;
  • Дросселирующие в распределительных насосах.

У каждого типа агрегатов имеются определенные особенности.

В насосах с несколькими секциями перепускной клапан ТНВД BOSH стоит в корпусе, точнее, в передней его части. Соединяется с каналами для передачи топлива на секции нагнетания с топливоподкачивающего насоса. Клапан выглядит как вариант запорного элемента с пружиной в форме диска либо шара, помещенный в корпус.

Как работает перепускной клапан ТНВД?

Чтобы проверить работу устройства, нужно знать особенности каждого вида агрегатов. Некоторые сделаны в форме болта, внутри него установлен запорный элемент. Через отверстия на стенке топливо отводится обратно в магистраль. Болт вворачивают в корпус и присоединяют к ниппелю.

Деталь является началом обратной магистрали. Второй тип — клапан-штуцер. Его вворачивают в корпус насоса, подсоединяя магистраль снаружи

Различия важно изучить до того, как купить перепускной клапан ТНВД

При снижении давления, перепускной клапан ТНВД BOSH остается закрытым. Такой эффект достигается усилием пружины. Когда двигатель начинает работать в другом режиме, в магистрали растет топливное давление.

Работа нагнетательных устройств затрудняется, и в результате превышается пороговое значение. Преодоление усилия пружины приводит к открытию клапана. Излишнее топливо сбрасывается в магистраль, а клапан снова закрывается.

Другие типы узлов

По такому же механизму строится работа перепускного клапана, установленного в распределительные ТНВД. Он находится позади насоса, подкачивающего топливо, и при повышении давления обеспечивает сброс излишков. Устройство может иметь перечисленные выше формы, его также встраивают в корпус насоса.

В клапанах дросселирования, применяемых в распределительных ТНВД, соединены устройство перепуска и жиклер для сброса топлива. Во втором случае речь идет о небольшом отверстии, посредством которого топливо сливается в магистраль. Таким образом, позволяет жидкости циркулировать в насосе, из-за этого детали охлаждаются, а воздух удаляется.

Если вы решили купить перепускной клапан ТНВД для МАЗ, обратите внимание, что подобное отверстие есть не во всех насосах. При невысоком давлении определенный объем топлива пропускается, а при росте показателя открывается клапан

Таким образом, излишнее топливо попадает обратно в магистраль.

Запчасти для системы питания МАЗ ищите в нашем каталоге.

mazprice.ru

Как установить угол опережения?

Особая отметка, которая определяет величину опережения, находится рядом с муфтой. Нормальное значение, которого следует достичь, — 20 или 18 пунктов. Для определения угла топливной массы воспользуйтесь данными первичного цилиндра.

Для того, чтобы контролировать ситуацию, используйте обычный насос. С его помощью можно проработать систему питания двигателя авто, однако для этого нужно предварительно приоткрыть клапаны, пропускающие воздух. Сначала следует полностью выпустить воздух и только потом завернуть пробки. Следующим шагом необходимо присоединить прибор моментоскоп к штуцерам, которые находятся на специальной секции от топливного насоса. Для того, чтобы процедура была проведена без каких-либо проблем, необходимо обязательно демонтировать ТНВД цилиндра.

Как происходит регулирование опережения? Последовательность действий следующая:

  1. переведите скобу, которая находится внутри конструкции рабочего силового аппарата, в состояние работы;
  2. освободите стеклянный сосуд от топлива до уровня, когда жидкости будет по отметку в средней части трубки;
  3. после этого можно аккуратно и не спеша поворачивать коленвал.

Если последний начинает резко подниматься, то определенная секция готова к тому, чтобы пускать топливо

Для проверки обратите внимание, что линия на шкиве должна быть противоположной линии, на которой размещены цифровые метки. Постановка угла – достаточно точная операция, требующая внимания и постоянного контроля

источник

Регулировка клапанов ямз 236

Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.

Порядок работы цилиндров ямз 236

1-4-2-5-3-6

Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.

Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.

При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.

С чего начать.

Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.

Необходимо снять крышку клапанов и определиться какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.

Регулировка клапанов ЯМЗ 236

Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить

В этом положении метки угла опережения зажигания будут находится близко от своего совмещения. Идеальный вариант если они совместятся, но в данном случае такая точность не нужна.

Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.

После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов, начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.

Схема расположения цилиндров на двигателе

Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать

Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов

Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.

Источник

Конструкция ТНВД трактора МТЗ 80

Тракторный насос для МТЗ 80 именуют УТН-5. Он сделан из надёжного алюминиевого сплава. А выпускают их в разных вариациях монтажа, существует левое и правое исполнение. Это зависит от конструкции и свойств крепежа. По всей длине корпуса он разделяется на две полости. Это происходит благодаря перегородке. Внизу имеется вал с приводом насоса, а вверху — составные секции данного насоса.

Подетальную конструкцию ТНВД мотора Д-240 рассмотрим дальше. Насос для топлива с регулирующим механизмом имеет следующие элементы: нажимной штуцер, клапан нагнетательный, седло клапана, плунжер и соответствующую втулку, поворотную втулку, венец с зубьями, тягу рейки, крышку регулятора, корпус корректора, шток корректора, корпус регулятора, пяту, оси грузика, пяты и рычага, соединительную муфту, грузики регулятора, ступицу грузиков, сухарь амортизатора, стакан для подшипника, маслоотражатель, вал с кулачком, заглушку, фланец крепления насоса для подкачивания, плиту для крепежа, шлицевую втулку, фланец для установки, роликовый толкатель, нижнюю тарелку пружины, рейку с зубчатой передачей, топливоотводящие каналы, корпус перепускного клапана, отверстие для подачи солярки, шариковый клапан, топливные каналы, отсечное отверстие, штифт, впускное отверстие плунжерной втулки, крышку люка. Как любой насос, ТНВД в своей конструкции имеет шайбы, зажимы, основной и вспомогательные рычаги, болты разного назначения, шарикоподшипники, пружины, пробки, гайки, прокладки, трубки для передачи топлива, разнообразные винты для стягивания и регулировки. Не существует в природе насоса без корпуса и отверстия для масла, не встречаются насосы без эксцентрика для подкачивания топлива.

Схема топливного насосс с регулятором

В питательную систему дизельного двигателя входят: воздухоочиститель, глушитель, воздушный фильтр, электрофакельный подогреватель с топливным бачком, впускной коллектор, различные трубки — дренажные и высокого давления, горло для заливки горючего, топливные баки, краник для слива, фильтры тонкой и грубой очистки солярки, регулятор топливного насоса, подкачивающий насоса, топливный насос, форсунки, выхлопной коллектор, фильтрующие приспособления разного назначения.

В самом высшем месте УТН-5 имеются продольные каналы, соединяющие его с фильтром тонкой очистки и с системой подкачки насоса, в который встроен пропускной клапан.

Описание способа действия УТН — 5

Насос для подкачивания крепится к корпусу основного насоса. К штуцерам присоединён топливопровод, через который под большим давлением подаётся горючее к форсункам. Насос приводится в действие от шестерни коленчатого вала. Если насос уже ремонтировался, то после очередной сборки и разборки надо тщательно сверять угол соединений шестерен. В противном случае, при ошибочном наклонении, обеспечены будут перебои в работоспособности. Градус наклона должен быть строго 22°30″. Проверить его лучше, обратившись к опытному мотористу.

Проверка и регулировка насоса

Перед началом надо убедиться, что запирающий конус плотно прилегает, а давление насосной секции соответствует норме. Вращаем коленчатый вал и передвигаем регулятор до того момента, пока стрелка на манометре не будет показывать 15 МПа. Мотор после этого глушат, подачу топлива останавливают регуляторным рычагом. Если давление на манометре падает за десять секунд, клапан исправен.

Для регулировки точного угла момента поступления топлива надо крутить в разные стороны регулировочный болт. Один виток уменьшает или увеличивает обороты коленвала примерно на 40 оборотов. Раскручивая болт — мощность насоса уменьшается, закручивая — увеличивается.

Технические советы

Логическим методом можно просчитать, что, увеличивая подачу количества топлива в камеру сгорания становится больше и крутящий момент. А это повышает мощность двигателя и его скорость.

Смена моторного масла в устройстве УТН-5 нужна только после демонтажа и ремонтных работ. При обычном режиме эксплуатации этого делать не стоит. Моторного масла требуется всего 150-200 миллилитров, заливку осуществляют через картер ТНВД.

Советы специалистов

Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.

Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня

Вращение вала важно производить плавно и очень медленно

Схема подключения

Во время монтажа ТНВД на силовой агрегат необходимо обратить внимание на то, чтобы метки полумуфты привода и опережения впрыска находились на одном уровне. Нужно правильно выставить все осевые зазоры между кулачками и торцами муфт и полумуфт, перед тем как окончательно затягивать крепежные болты

Величина зазоров не должна превышать 0,3 мм. После установки отрегулированного ТНВД на двигатель следует подключить топливоподводящие магистрали.

Главной особенностью схемы подключения топливного насоса высокого давления является правильная последовательность подключения топливных магистралей и форсунок.

https://youtube.com/watch?v=b3uRojlEOxE

Смазочная система

Система смазки двигателей ЯМЗ 236, как уже упоминалось, комбинированного типа, с «мокрым» картером. Ее основные узлы:


Схема смазки двигателя ЯМЗ-236

  • Картер.
  • Масляный заборник.
  • Масляный насос.
  • Редукционный клапан.
  • Радиатор.
  • Фильтр очистки первой ступени.
  • Перепускной клапан.
  • Сигнальный светодиод или лампа.
  • Масляный фильтр центробежной очистки.
  • Распредвал.
  • Ось толкателей.
  • Коленвал.
  • Дифференциальный клапан.
  • Форсунка поршневого охлаждения.
  • Турбокомпрессор.
  • Дроссель.
  • Перепускной клапан теплообменника.
  • Выключатель вентилятора.
  • Привод вентилятора.
  • ТНВД.

Перепускной клапан в составе радиатора включен в систему смазки ЯМЗ для того, чтобы отводить часть масла в общую магистраль, если разность давлений до и после теплообменника составляет 274 Кпа или превышает это значение. Аналогичное устройство размещено в масляном фильтре. Оно срабатывает, если разность давлений на входе и на выходе фильтра достигает 200–250 Кпа. При срабатывании клапана загорается световой сигнал на приборной панели, т. к. это означает неисправность в системе смазки двигателя ЯМЗ — либо засорение масляного фильтра, либо загустевание масла.


Схема смазочной системы двигателя ЯМЗ-236

Конструкция насоса

Масляный насос ЯМЗ подает смазку к обслуживаемым механизмам напрямую из фильтра, причем две секции насоса качают масло в различные узлы двигателя. Передняя часть, с редукционным клапаном, работает на общую смазочную систему, а задняя часть нагнетает масло в масляный радиатор.


Масляный насос двигателя ЯМЗ-236

Насос получает масло из поддона картера. Его основная, первая секция перекачивает смазку в фильтрующий элемент грубой очистки. Там поток масла разделяется — часть направляется в узел тонкой очистки, откуда потом сливается обратно в картер, а часть — в основную магистраль. Таким образом осуществляется перманентная очистка циркулирующего в двигателе ЯМЗ масла.

Из главной магистрали масло под давлением направляется к опорам распредвала и коренным подшипникам коленвала. Из этих узлов оно по соответствующим каналам отводится к шатунным подшипникам и поршням.

Под давлением, струей смазка идет из передней опоры распредвала внутрь оси толкателей для обеспечения работы втулок. В дальнейшем она распространяется по штангам толкателей и самотеком идет к клапанному механизму.

Задняя секция насоса, работающая на масляный радиатор, обеспечивает своевременное охлаждение всей смазочной конструкции двигателя, т. к. охлажденная смазка подается обратно в картер.


Система смазки двигателя ЯМЗ-236 с односекционным масляным насосом и жидкостно-масляным теплообменником

Видео по теме: ЯМЗ 236

Публикации по теме


Анализ технических характеристики ЯМЗ-536


Особенности устройства коробки передач ЯМЗ-236


Процедура регулировки клапанов ЯМЗ 236

Топливный насос высокого давления ЯМЗ 238

Топливный насос ТНВД дизельного двигателя ЯМЗ-238 автомобилей МАЗ-5516, МАЗ-64229, 6303 и Краз-255, 6510, Краз-65101 в сборе . Насос расположен в развале двигателя между рядами цилиндров и имеет шестеренчатый привод. Топливный насос высокого давления – восьмисекционный, по числу цилиндров двигателя. На двигатели устанавливаются топливные насосы высокого давления различных моделей, имеющие конструктивные и регулировочные отличия.

Топливный насос высокого давления модели 173


1 – топливный насос высокого давления; 2 – перепускной клапан; 3 – демпферная муфта; 4 – болт ограничения максимальной частоты вращения; 5 – регулятор частоты вращения; 6 – рычаг управления регулятором; 7 – болт ограничения минимальной частоты вращения; 8 – скоба останова; 9 – топливоподкачивающий насос; 10 – болт регулировки пусковой подачи; 11 – корректор подачи топлива по наддуву. А – положение рычага при минимальной частоте вращения холостого хода; Б – положение рычага при максимальной частоте вращения холостого хода; В – положение скобы при работе; Г – положение скобы при выключенной подаче. С топливным насосом в одном агрегате объединены регулятор частоты вращения 5, топливоподкачивающий насос 9 и демпферная муфта 3.

Установка двигателя на место разборки

При снятии и установке двигателя на место разборки, желательно чтобы основание было крепкое (к примеру асфальт или плиты). Лучше первый раз опустить на что то мягкое (например, старый баллон) и на левой стороне выкрутить болты, стягивающие крышки коренных подшипников. Затем, перецепить стропы или чалку за одну головку (за передний и задний рым болт) и подготовить старую гильзу цилиндров или кусок бруса по длине гильзы.

Поднимать двигатель лучше за правую головку, после чего опустить его на пол таким образом, чтобы противоположная головка опиралась на коллектор, а разъем блока по поддону опирался на вертикально поставленную гильзу в середине блока. Под коллектор следует положить доску дюймовку.

Модификации [ править | править код ]

ЯМЗ-236

  • Число цилиндров: 6;
  • Число клапанов: 12;
  • Рабочий объём: 11 150 см 3 .
  • 150 л.с. (110 кВт) при 1700 об/мин — ЯМЗ-236Г
  • 165 л.с. (121 кВт) при 1800 об/мин, 736 Н•м (75 кгс•м) при 1300 об/мин — ЯМЗ-236НБ
  • 175 л.с. (129 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1400 об/мин — ЯМЗ-236ДК
  • 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин — ЯМЗ-236 (базовый)
  • 185 л.с. (136 кВт) при 1900 об/мин, 833 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НК
  • 210 л.с. (154 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НД
  • 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НЕ
  • 230 л.с. (169 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-6563
  • 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236Н
  • 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-236НЕ2
  • 250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1200 об/мин — ЯМЗ-236БК
  • 250 л.с. (184 кВт) при 1900 об/мин, 1128 Н•м (115 кгс•м) при 1200 об/мин — ЯМЗ-6562
  • 250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1300 об/мин — ЯМЗ-236Б
  • 250 л.с. (184 кВт) при 2000 об/мин, 1078 Н•м (110 кгс•м) при 1200 об/мин — ЯМЗ-236БЕ2
  • 300 л.с. (220 кВт) при 1900 об/мин, 1275 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-7601
  • 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1200 об/мин — ЯМЗ-236M2

Показатели базового двигателя — 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин

ЯМЗ-238

  • Количество цилиндров: 8;
  • Количество клапанов: 16;
  • Рабочий объём: 14 866 см 3
  • 235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД3
  • 235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД6
  • 240 л.с (176 кВт) при 2100 об/мин, 883 Н*м (90 кгс*м) при 1350 об/мин — ЯМЗ-238М2
  • 240 л.с. (177 кВт) при 2100 об/мин, 889 Н*м (90 кгс*м) при 1500 об/мин — ЯМЗ-238 (базовый)
  • 250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД4
  • 250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД7
  • 280 л.с. (206 кВт) при 2100 об/мин, 1029 Н•м (105 кгс•м) при 1500 об/мин — ЯМЗ-238ПМ
  • 290 л.с. (184 кВт) при 2000 об/мин, 1128 Н•м (115 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
  • 300 л.с. (220 кВт) при 1900 об/мин, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД5
  • 300 л.с. (220 кВт) при 1900 об/ммн, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД8
  • 320 л.с. (235 кВт) при 2100 об/мин, 1117 Н•м (114 кгс•м) при 1500 об/мин — ЯМЗ-238ФМ
  • 330 л.с. (243 кВт) при 2000 об/мин, 1225 Н•м (125 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
  • 330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238Д
  • 330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238ДЕ
  • 330 л.с. (243 кВт) при 2100 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-238ДЕ2
  • 330 л.с. (243 кВт) при 1900 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-6582
  • 360 л.с. (265 кВт) при 1900 об/мин, 1570 Н•м (160 кгс•м) при 1200 об/мин — ЯМЗ-7512
  • 400 л.с. (294 кВт) при 1900 об/мин, 1715 Н•м (175 кгс•м) при 1200 об/мин — ЯМЗ-7511
  • 400 л.с. (294 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-6581
  • 420 л.с. (309 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-7513

Устройство ЯМЗ-236

Блок цилиндров отливается из низколегированного, серого чугуна с мокрыми гильзами (выступ 0,1 мм). Коленвал, стоит на четырех опорах внутри блока цилиндров.

  • Ход поршня – 140 мм.
  • Диаметр шейки – 110 мм.
  • Шатунная шейка – 88 м.
  • Длина шатуна – 265 мм.
  • Диаметр поршня – 130 мм.
  • Высота поршня – 100 мм.

На блок цилиндров устанавливаются две 6-ти клапанные чугунные ГБЦ. Впускной/выпускной клапан – 61/48 мм, с толщиной стержня 12 мм. ЯМЗ-236 относится к нижневальному типу моторов, поэтому распредвал у него находится в блоке цилиндров. Характеристики распредвала: фаза 246/266, подъем 13,5 мм.

Зазоры впускных и выпускных клапанов – 0,25-0,30 мм. Порядок регулировки: 1-4-2-5-3-6. Проводить работы по регулировке клапанов рекомендуется каждые 500 моточасов.

  • Расточка посадочных мест вкладышей коренных подшипников выполняется вместе с их крышками, в связи с этим крышки маркируются для каждого вкладыша отдельно.
  • Гильзы цилиндров отливаются из специального чугуна. Сверху они уплотняются прокладкой ГБЦ, а снизу резиновыми кольцами.
  • Коленвал стальной и изготавливается методом горячей штамповки. Имеет 3 шатунные шейки и 4 коренные опоры.
  • ГБЦ отливается так же из низколегированного серого чугуна как и сам блок цилиндров. Система охлаждения головки блока представляет собой «рубашку», которая соединена с «рубашкой» основного блока. Стыкуются ГБЦ и блок через прокладку.
  • ГРМ верхнеклапанный с нижним распредвалом. Вал изготавливается из углеродистой стали с закаленными опорами и кулачками и располагается в развале блока цилиндров.
  • Сёдла клапанов сделаны из жаропрочного сплава и запрессованы в свои гнезда. Пружины, клапана ГРМ, толкатели и форсунки находятся в ГБЦ.

Давление масла в прогретом моторе должно быть в пределах 4-7 кгс/кв.см.

Сам по себе ЯМЗ-236 является простым дизельным мотором с прямым впрыском топлива. Модификаций у него очень много и в каждой из них ставятся разные форсунки, насосы, турбокопрессоры, генераторы и другое навесное оснащение.

Особенности регулировки ТНВД ЯМЗ 7511

Увеличился расход топлива? Советуем выполнить регулировку ТНВД ЯМЗ. Перед проверкой в корпус насоса заливается дизельное масло до соответствующих меток.

Начинают регулировку с проверки установочных параметров. Диагностируют состояние клапанов и их давление.

Топливо подают в головку насоса. Если уже в первые минуты проверки горючее заметно подтекает, замените нагнетательный клапан. При отсутствии утечки из штуцеров давление увеличивают. Внимательно наблюдайте, в какой момент откроется клапан.

Если установлено при попадании топлива в трубку давление не соответствует нормам, заменяют пружины нагнетательных клапанов.

Также при регулировке ТНВД ЯМЗ 7511 проверьте угол начала впрыска горючего. Используйте моментоскоп. Измеренное значение угла должно соответствовать значениям из таблицы завода-изготовителя.

Регулятор топливного насоса 238

При работе топливного насоса вращение от кулачкового вала 1 передается через упругую муфту 20 и шестерню 21 на валик, на котором жестко закреплена державка грузов 2. Под действием центробежной силы грузы 19 расходятся и перемещают муфту грузов 18. Воздействуя на пяту 17, муфта перемещает вправо рычаг рейки 10, а с ним через тягу 6 и рейку 4. Пружина 5 постоянно воздействует на рычаг 10 и перемещает рейку в сторону максимальной подачи. Необходимый скоростной режим работы дизеля определяется степенью натяжения пружины регулятора 7, которое зависит от положения рычага пружины 3 и устанавливается рычагом управления. Рычаг регулятора 11 крепится в верхней точке вместе с двуплечим рычагом 8, и оба рычага работают как одно целое. На рычаге регулятора 11 устанавливается болт номинальной подачи 13 и корректор 14. При работе дизеля на холостых оборотах рычаг 11 опирается на буферную пружину 12, которая закреплена на крышке смотрового люка 9. Скоба кулисы 15 жестко связана с кулисой 16 для выключения топлива и остановки дизеля.


1- кулачковый вал; 2- державка грузов; 3- рычаг пружины; 4- рейка; 5- пружина; 6- тяга рейки; 7- пружина регулятора; 8- двуплечий рычаг; 9- крышка люка; 10- рычаг рейки; 11- рычаг регулятора; 12- буферная пружина; 12- буферная пружина; 13- болт номинальной подачи; 14- корректор; 15- скоба кулисы; 16- кулиса; 17- пята грузов; 18- муфта грузов; 19- грузы; 20- упругая муфта; 21- шестерня; 22- рычаг управления; 23- болт минимальной частоты вращения; 24- болт максимальной частоты вращения; 25- валик; 26- ось качания. СХЕМЫ РАБОТЫ РЕГУЛЯТОРАПуск дизеля (схема I ) . При пуске дизеля перемещение рейки 4 в положение максимальной подачи производится автоматически пружиной 5 ( скоба кулисы регулятора должна быть поднята вверх). После пуска дизеля частота вращения вала увеличивается, грузы 19 под действием сил инерции раскрываются и перемещают муфту грузов 18, упорную пяту 17 вместе с рычагом рейки 10, тягой 6 и рейкой 4 вправо в сторону уменьшения подачи топлива. Упорная пята 17 воздействует на корректор 14 и перемещает рычаг регулятора 11 вправо до упора в буферную пружину 12, которая обеспечивает устойчивую работу дизеля на холостом ходу. Рычаг управления 22 упирается при этом в болт 23, которым регулируется минимальная частота вращения холостого хода.

Работа дизеля под нагрузкой (схема II ) . При работе дизеля на номинальной нагрузке рычаг управления 22 поворачивают до упора в болт 24, которым регулируют максимальную частоту вращения холостого хода. Рычаг 3 при этом поворачивается, пружина регулятора 7 натягивается и головка болта 13 упирается в валик рычага 25. На номинальном режиме инерционные усилия раскрытия грузов 19 и суммарное действие пружин 5, 7 и 14 уравновешены в момент начала отрыва головки болта 13 от поверхности валика 25 рычага. При увеличении нагрузки свыше номинальной частота вращения коленчатого вала дизеля падает, раскрытие грузов уменьшается и пружина корректора 14 перемещает пяту 17, рычаг 10 и рейку 4 влево, в сторону увеличения подачи топлива, что приводит к росту крутящего момента на валу дизеля. Если нагрузка падает, частота вращения дизеля увеличивается, грузы 19 раскрываются больше и, растягивая пружины 5 и 7, перемещают рычаги 10, 11 и рейку 4 вправо, в сторону снижения подачи топлива, что приводит к уменьшению крутящего момента, на валу дизеля.

Остановка дизеля (схема III) . Выключение подачи топлива и остановка дизеля осуществляются с помощью кулисы 16. С поворотом скобы 15 вниз кулиса 16 поворачивается и перемещает ось 26 качания рычага 10 влево. Верхний конец рычага 10 поворачивается вокруг оси пяты 17, смещается вправо и выдвигает рейку на выключение подачи- дизель останавливается.

Автомобили, на которые устанавливались ЯМЗ-236 и ЯМЗ-238 [ править | править код ]

  • МАЗ-500 (1965—1990). ЯМЗ-236 (180 л.с.).
  • МАЗ-503 (1965—1977). ЯМЗ-236 (180 л.с.).
  • МАЗ-504 (1965—1982). ЯМЗ-236 (180 л.с.).
  • МАЗ-509 (1966—1990). ЯМЗ-236 (180 л.с.).
  • МАЗ-516 (1973—1980). ЯМЗ-236 (180 л.с.).
  • МАЗ-5335 (1977—1990). ЯМЗ-236 (180, 300 л.с.).
  • МАЗ-5549 (1977—1990). ЯМЗ-236 (180 л.с.).
  • МАЗ-5551 (с 1985). ЯМЗ-236 (180 л.с.).
  • МАЗ-5432 (с 1981). ЯМЗ-238 (240, 250, 280, 300, 330, 360, 425 л.с.), ЯМЗ-236 (180 л.с.).
  • МАЗ-5516 (с 1995). ЯМЗ-238 (400 л.с.).
  • МАЗ-6422 (с 1978). ЯМЗ-238 (320, 330, 360, 425 л.с.).
  • Урал-4320 (с 1993). ЯМЗ-236 (230 л.с.), ЯМЗ-238 (300 л.с.).
  • КрАЗ-255 (1967—1994). ЯМЗ-238 (240 л.с.).
  • КрАЗ-6443 (с 1992). ЯМЗ-238 (330 л.с.).
  • КрАЗ-6322 (с 1994). ЯМЗ-238 (330 л.с.).
  • Урал-5323 (с 1989). ЯМЗ-238 (300 л.с.).
  • КамАЗ-5320 (1976—2000).
  • ЛиАЗ-5256.30 (2001—2004). ЯМЗ-236НЕ2 (230 л.с.).
  • МАЗ-104.Х25 (2004—2005). ЯМЗ-236НЕ2 (230 л.с.).
