Технические характеристики газона некст

Особенности ремонта и обслуживания ЯМЗ

Несмотря на то, что устройство двигателей ЯМЗ отличается продуманным подходом и надежностью, время от времени детали изнашиваются, а несвоевременное ТО или чрезмерные нагрузки могут приводить к поломкам. В таком случае требуется капитальный ремонт.

Благодаря широкой сети гарантийного и сервисного обслуживания двигателей ЯМЗ (более 330 официальных центров) каждый клиент может рассчитывать на оперативную и квалифицированную помощь. Специалисты осуществляют полный спектр процедур – от регулярного ТО до целевого капитального ремонта силовых узлов.

Перечень работ:

  • разбор, промывка, очистка, дефектовка;
  • восстановление цилиндропоршневой группы и кривошипно-шатунного механизма;
  • починка приводов, осмотр соединений и узлов, проверка герметичности;
  • замена клапанов, восстановление масляного и водяного насосов;
  • диагностика и починка системы питания;
  • замена прокладок и трубок;
  • сборка, тестирование запуска и работы.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Рискованный, но успешный шаг

На Ярославском моторном заводе действительно пошли на настоящий риск. Ведь создать дизельный двигатель «ЯМЗ-530», который бы не просто обладал уникальными характеристиками, но и мог бы создать конкуренцию для лучших моделей мировых производителей, очень и очень сложно.

Для этого в середине двухтысячных годов в качестве партнеров в этот проект были приглашены европейские инженеры. После нескольких лет разработок и экспериментов была создана серия рядных моторов с объемом 1,1 л на каждый цилиндр.


Такой же объем, кстати, на агрегатах известных брендов, таких как «Камминз», «Вольво» и «Ивеко». Двигатель «ЯМЗ-530» также отличается передовыми характеристиками по мощности и расходу топлива.

Кстати, этот ДВС является одним из первых во всей истории отечественного моторостроения. Продукт этот стал новинкой не только для всей страны, но и для «Автодизеля». Ведь здесь не только новейшая конструкция, но и другие методы ведения проектирования и разработки. В результате удалось создать силовой агрегат под названием «ЯМЗ-530», отзывы о котором в основном восторженные.

История модели

На протяжении первого десятилетия 2000-х годов с каждым годом становилось всё более очевидным, что огромный коммерческий успех автомобилей «Газель» на рынке России и СНГ не вечен. Конкурентов в сфере малотоннажных автомобилей для бизнеса у «Газели» предостаточно, и всем им есть чем заинтересовать потенциального покупателя.

Ценовой фактор уже далеко не всегда становился самым важным и определяющим при покупке, тем более, что система автокредитования за эти годы развилась необыкновенно, а кредиты начали выдаваться практически «всем подряд». Да и покупатели стали более придирчивыми, умеющими сравнивать и сопоставлять, готовыми переплачивать за комфорт и надёжность в эксплуатации, повышенную рентабельность. Поэтому «Газель» постепенно сдавала свои позиции, вытесняясь с рынка более дорогими, но и более современными импортными «одноклассниками».

«Ответным ходом» в данной ситуации мог стать только запуск серийного производства нового автомобиля, соответствующего по качеству современным «одноклассникам» (таким, как «Мерседес Спринтер», «Пежо Боксер», «Фольксваген Крафтер», «Форд Транзит», «Фиат Дукато» и т.п.) Но обладающего при этом более привлекательной ценой!

Между тем, новое семейства могло и не дойти до конвейера, что уже не раз случалось с другими разработками отечественных конструкторов. Рассматривался такой вариант действий: не пускаться в требующее чудовищных капиталовложений и хлопот дело создания собственной модели, а просто собирать на мощностях ГАЗа «Мерседес Спринтер» предыдущего поколения.

Для подготовки к выпуску новой модели на Горьковском автозаводе была проведена масштабная модернизация производства. Общие инвестиции в проект «Газель Некст» составили почти девять миллиардов рублей.

Для производства новой модели цельнометаллического фургона «ГАЗель Некст» на площадках Горьковского автозавода созданы новые автоматизированные комплексы сварки и штамповки, модернизировано окрасочное производство и сборочный конвейер.

Автоматизированная линия штамповки оборудована новейшими многофункциональными шестиосевыми роботами последнего поколения и прессами со специально выполненной под проект штамповой оснасткой импортного производства. На линии производятся крупногабаритные детали, в том числе лицевые панели боковин, основания, сдвижные и распашные двери.

Новая линия сварки позволяет в автоматическом режиме производить кузова различных модификаций. На участках сварки боковин, основания, кузова и сборки-сварки дверей установлены современные роботы Fanuc грузоподъемностью до 700 кг. Каждый робот, самостоятельно меняя оснастку, способен выполнять операции по транспортировке деталей, сварке, офланцовке, нанесению клеев и герметиков. Сварочная линия включает в себя также новые трассы подвесных толкающих конвейеров и автоматизированные системы подачи комплектующих.

Солидные вложения начали оправдывать себя: новые автомобили хорошо продаются на отечественном рынке: ежегодно их выбирают более пятнадцати тысяч покупателей. Сборочное производство «Газель Некст» для нужд местного рынка было также организовано в Турции.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Цены на «Газон Некст»

Первоначально заявленная стоимость «ГАЗон Некст» – 1 миллион рублей, как это водится, уже к началу реальных продаж успела «расползтись» до 1,3 миллионов рублей, за самую простую комплектацию бортового грузовика. Вскоре минимальная цена на базовый «ГАЗон Некст» выросла ещё ощутимее, и составляет теперь от 1 650 000 рублей за вариант с обычной кабиной, и от 1 725 000 рублей – с двухрядной 7-ми местной кабиной.

В целом, это переносит автомобиль уже совершенно в другую «весовую категорию», где у потенциальных покупателей есть на примете стоящие немногим дороже превосходящие «ГАЗон» по всем показателям варианты.

Разумеется, все импортные комплектующие сказывается на повышении цены, однако представители «ГАЗ» уверяют, что владельцы «ГАЗона Некст» смогут сэкономить впоследствии на его обслуживании и ремонте.

Рынка подержанных грузовиков «ГАЗон Некст», учитывая недавний старт их производства, пока ещё не сложилось. Схожими с «ГАЗон»ом Некст» по техническим возможностям отечественными моделями на современном рынке являются в СНГ «КАМАЗ–4308», «МАЗ–4371» («Зубрёнок»), «КрАЗ–5401».


Перейти к другим РУБРИКАМ сайта

1 Описание двигателей семейства ЯМЗ 530

Базовые модели агрегатов этой серии относятся к новому поколению дизельных двигателей малой размерности. Рабочий объем, выпускаемых рядных моторов от 3 до 6 литров с 3, 4 или 6 цилиндрами. Все модели полностью стандартизированы между собой и покрывают мощностной диапазон от 80 до 240 л с.

Подъем и установка двигателя ЯМЗ 534

Мотор ЯМЗ 530 имеет ряд преимуществ перед многими зарубежными и отечественными аналогами по крутящему моменту и мощностным характеристикам. При этом двигатели 530 семейства потребляют меньше топлива. Моторесурс агрегатов составляет до 1млн. км.

Модели силовых агрегатов с шестью цилиндрами ЯМЗ 536 удовлетворяют требованиям Евро 5. Высокие экологические нормативы выполняются за счет использования системы селективного каталитического восстановления (SCR) и селективного каталитического нейтрализатора, которыми оборудуют транспортные средства. Они обладают улучшенными технико-экономическими показателями:

  • по расходу топлива;
  • по расходу масла;
  • расширенный диапазон мощности 220-330 л с;
  • расширенный диапазон крутящего момента 900-1370 Нм.

Силовыми агрегатами 530 серии комплектуется техника различного назначения, выпускаемая многими заводами.

  1. Автобусные заводы – ПАЗ, ЛиАЗ, Волжанин, КАВЗ устанавливают их на автобусы малой и средней вместимости.
  2. Предприятия, производящие автомобили МАЗ, Урал, ГАЗ, ЗИЛ комплектуют свою продукцию также 530 агрегатами.
  3. Востребованы эти агрегаты на тракторных заводах – Владимирском, Липецком, Волгоградском, Алтайском, Онежском и Челябинском.
  4. Заводы Ростова, Таганрога, Красноярска выпускают сельскохозяйственную технику и комбайны с этими двигателями.
  5. Моторы устанавливаются на легкой колесной и гусеничной технике, выпускаемой для МО и МЧС России.
  6. Двигателями этого семейства комплектуются стационарные установки и прочие изделия различного назначения.

1.1 Дизельный двигатель ЯМЗ 534

Ярославский завод применил в этом 4 цилиндровом двигателе, как и в других моделях семейства 530-х принципиально новую систему подачи топлива. Непосредственный впрыск топлива происходит в индивидуальных секциях под высоким давлением.

Секции расположены в блоке цилиндров. Привод производится распредвалом двигателя. Секции ТНВД имеют механический регулятор. Регулировка подачи топлива дублируется электромагнитом с микропроцессорным блоком управления. Турбинный компрессор снабжен перепускным газовым клапаном. Мотор работает с воздухонаддувочными охладителями.

Габариты ЯМЗ 534

Двигатель имеет вмонтированный масляный радиатор и комплектуется 1 или 2 кВт генератором. В задней и передней части двигателя устанавливаются гидравлические шестеренчатоприводные насосы (отключаемые или неотключаемые). В мотор встроен и компрессор пневматических тормозов производительностью до 200 л/мин.

Впускной коллектор оснащен воздушной заслонкой аварийной остановки двигателя с ручным и электрическим приводом. Конструкция картера и маховика выполняется в нескольких вариациях адаптированных под установку коробок передач российского и зарубежного производства.

Двигатель дизель ЯМЗ 534 имеет следующие технические характеристики:

  • тип двигателя — дизельный, четырехтактный, турбонаддувный, с жидкостным и воздухонаддувным охлаждением;
  • количество цилиндров – 4;
  • рабочий объем, л – 4;
  • масса двигателя, кг – 420;
  • габаритные размеры, мм – длина-972, ширина-712, высота-836, высота оси коленвала – 300;
  • диаметр и ход поршня, мм – 102/122;
  • мощность при частоте оборотов 2400 в минуту, кВт/л с – 117/160;
  • mах крутящий момент при частоте вращения 1100—1300 об/мин, Нм/кгс м – 588/60;
  • расход масла, % к расходу топлива – 0,3;
  • min удельный расход топлива, г/кВт ч (г/л с ч) – 201 (148);
  • рабочий ресурс, тысяч км – 700;
  • периодичность ТО – 1 раз на 20 000 км;
  • уровень внутреннего шума в кабине, дБ – 75.

Планы на будущее

Ярославский, как и другой завод, производитель двигателей думает наперед. Поэтому, продвижение новой линейки силовых агрегатов является приоритетом. Так, уже заключен контракт с правительством РФ, в котором идется о поставке моторов ЯМЗ 530-серии для установки на военные автомобили.

Также, ходят слухи, что в 2020 году КАМАЗ получит ограниченную серию усиленных моторов 536-модели для установки на свои автомобили по государственному заказу для МинОбороны. Это не отменяет поставок моторов для МАЗ.

Если все пойдет гладко, то очень скоро двигатель ЯМЗ-536 выйдет на мировой рынок. Так, по последней информации, кроме МАЗ, силовые агрегаты заказывает Китай для своей грузовой техники и другие страны. Близкие конкуренты Ярославского завода — Каттерпиллер, также обещают выпустить на рынок свой новый двигатель, который, по словам разработчиков, ничем не уступает отечественному аналогу. Ну, разве, что ценой.

Стеклоомыватель ветрового стекла

Бачок омывателя ветрового стекла

На автомобиле установлены электрические стеклоочиститель и стеклоомыватель. Управление стеклоочистителем и стеклоомывателем — совмещенное. Механизм стеклоочистителя и бачок стеклоомывателя с насосом установлены в подкапотном пространстве.

Не следует включать стеклоочиститель при сухом и грязном стекле, так как это вызовет появление на стекле царапин и натиров, а также приведёт к порче резиновой ленты щёток. Для очистки стекла от грязи включайте стеклоомыватель. При включении стеклоомывателя специальное реле обеспечивает включение стеклоочистителя и задержку выключения его после выключения омывателя.

В холодное время года бачок заполняйте специальной стеклоомывающей жидкостью с низкой температурой замерзания.

Жиклеры омывателя ветрового стекла

При недостаточном напоре струи воды (стеклоомывающей жидкости) в первую очередь проверьте наличие омывающей жидкости в бачке стеклоомывателя. Засорение отверстий жиклеров стеклоомывателя также может являться причиной недостаточного напора струи воды, при необходимости, прочистите отверстия жиклеров.

Схемы

Схему для нового мотора решили выбрать нижневальную. И отечественные, и европейские специалисты в один голос сказали, что так будет лучше для средних размеров дизелей с небольшими оборотами.

Двигатель довольно компактный. Виной всему – отсутствие распределительных валов в ГБЦ. А сама головка блока цилиндров не отличается большой высотой и другими размерами. Также в этом моторе не найти и длинного привода газораспределительного механизма. Инженерам удалось значительно уменьшить вес движущихся и вращающихся узлов и деталей. Сама конструкция, по сравнению с другими модификациями, стала гораздо надежней. Работа агрегата достаточно тихая и отличается увеличенной долговечностью. Все самые важные узлы получают движение от привода коленвала. Это позволяет в значительной мере свести к минимуму вращательные колебания.

Характеристики ЯМЗ-534

Производство «Автодизель» Ярославский моторный завод
Марка двигателя 534
Годы выпуска 2012-н.в.
Материал блока цилиндров чугун
Тип двигателя дизельный
Конфигурация рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 128
Диаметр цилиндра, мм 105
Степень сжатия 17.5
Объем двигателя, куб.см 4430
Мощность двигателя, л.с./об.мин 136/2300 150/2300 160/2200 170/2300 180/1900 190/2300 200/2200 240/2600
Крутящий момент, Нм/об.мин 422/1200-2100 590/1300-1600 670/1300-1600 670/1200-1600 750/1300-1600 710/1200-1600 790/1300-1600 784/1400-1700
Экологические нормы Евро 4 Евро 5
Турбокомпрессор ТКР 50.09.14 ТКР 50.09.16 ТКР 60.02.02 ТКР 80-04
Вес двигателя, кг 500
Расход топлива при скорости 60 км/ч, л/100 км (для ГАЗон Next) 13.6
Расход масла, % к расходу топлива, до 0.1 0.2 (5342, 5344, 5345)
Масло в двигатель 5W-40 10W-40 15W-40
Сколько масла в двигателе, л 13.5
Замена масла проводится, км 15000 (1-й раз) 30000
Размеры, мм: — длина — ширина — высота 886 708 970
Ресурс двигателя, км — по данным завода (автобус/автомобили) — на практике 600 000/1 000 000 —
Тюнинг, л.с. — потенциал — без потери ресурса 300+ —
Двигатель устанавливался ГАЗ-3309, Садко, Вектор Next, Садко Next ГАЗон Next К-708.4 МЗКТ-5002 Аэроход А25 ЛиАЗ-4292 КАВЗ-4235, 4270 ПАЗ-3204, 3205, 4234, 3337 Вектор 8.8 RM-Terex TG 140, TX 210 ЗЗГТ-3344 Nova S300 Катера КС-131М, 110-52

Сходства и различия импортного и отечественного моторов, установленных в ГАЗоне Некст

Cummins ISF 3.8 e4R

Двигатель объемом 3,76 литра Cummins ISF 3.8 e4R дает возможность иметь мощность размеров в 152,3 лошадиных силы в рамках 2,600 оборотов. Крутящий момент — 497 Нм.

Мотор ЯМЗ-5344-20

Мотор российского производства ЯМЗ-5344-20, сделанный на Ярославском моторном заводе, имеет объем в 4,43 литра. Мощность его меньше — 137 лошадиных сил. Обладает 2 300 оборотами.Крутящий момент равен 490 Ньютонов. Максимальная скорость разгона — 100 километров в час.

В соответствии с техническими характеристиками, на ГАЗон Некст Сити (для перевозки не менее семи человек по городским дорогам) установлена пяти ступенчатая коробка переключения передач. Она обеспечивает крутящий момент до 500 Нм. Имеется главная передача по типу гипоидной, а также карданная передача, которая не обслуживается.

Газель-Next. Техническое обслуживание автобуса

Газель-Next. ПЛАНОВОЕ ОБСЛУЖИВАНИЕ

Регулярное техническое обслуживание является залогом экономичности, надежности и безопасности автобуса. Необходимо помнить, что ответственность за поддержание автобуса в надежном, пригодном к эксплуатации состоянии целиком лежит на его владельце.

Работы, выполняемые при техническом обслуживании указаны в сервисной книжке, прикладываемой к автобусу. Техническое обслуживание проводите на станции технического обслуживания.

Газель-Next. Техника безопасности при проведении технического обслуживания:

• Необходимо выключить приборы и стартер и вынуть ключ, если нет иных требований при проведении технического обслуживания.

• Руки, инструмент и предметы одежды не должны находиться в зоне приводных ремней или шкивов работающего двигателя.

• Вентилятор радиатора охлаждения может включиться в любе время. Держите руки и одежду вне зоны работы лопасти вентилятора.

• Соблюдайте меры предосторожности при работе на горячем двигателе. • Не допускается касание проводов и узлов электрооборудования при включенных приборах и стартере

• Не допускается касание проводов и узлов электрооборудования при включенных приборах и стартере.

• Нельзя оставлять двигатель работающим непроветриваемом помещении.

• По возможности следует работать в моторном отсеке при выключенном двигателе и отсоединенной минусовой клемм аккумуляторной батареи. При необходимости проведения работ в моторном отсеке при работающем двигателе необходим установить автобус на твердую и ровную горизонтальную площадку, затормозить автобус стояночным тормозом.

• Нельзя работать под автобусом, опирающимся только на домкрат. Для безопасности следует поставить упоры под колеса.

• Не допускается попадание искр и использование открытого огня вблизи аккумуляторной батареи и деталей топливной системы. Не курить.

• Многие эксплуатационные жидкости, используемые в автобусах, являются ядовитыми. Недопустимо, чтобы они попадали на кожу или в глаза. При необходимости следует надевать защитные перчатки. Соблюдайте указания на ярлыках и на контейнерах. Надо защищать глаза при работе под автобусом.

• Длительный контакт с моторным маслом может вызвать раздражение кожи. Следует тщательно вымыть руки после контакта.

Виды технического обслуживания

Установлены следующие виды технического обслуживания:

1. Ежедневное техническое обслуживание (ЕО).

2. Периодическое техническое обслуживание (ТО).

3. Сезонное техническое обслуживание (СО).

Сезонное техническое обслуживание выполняется один раз в год, совместно с проведением очередного технического обслуживания.

Периодичность технических обслуживаний назначается в зависимости от условий эксплуатации автобуса.

Газель-Next. НЕОБХОДИМЫЕ ПРОВЕРКИ

Описанные ниже проверки являются простыми, но важными. Их необходимо производить через регулярные промежутки времени перед поездкой.

Ежедневные проверки:

• Проверить состояние и работу приборов освещения, звукового сигнала, сигнализаторов панели приборов, щеток стеклоочистителя и стеклоомывателя.

• Проверить состояние и работу ремней безопасности.

• Проверить работу тормозов.

• Проверить под автобусом отсутствие следов воды, масла, топлива и других утечек.

Еженедельные проверки (или перед длительной поездкой):

• Жидкости в бачке омывателя лобового стекла.

• Масла в бачке гидроусилителя рулевого управления.

• Тормозной жидкости в бачке главного цилиндра тормозной системы.

• Наличие воды в топливном фильтре. При необходимости слить воду.

• Состояние шин и давление воздуха в них (включая запасные). При необходимости довести давление воздуха в шинах до необходимого уровня.

Ежемесячные проверки:

Проверить работу предпускового подогревателя-догревателя, включив его на 10 минут.

Проверить работу независимого отопителя, включив его на 10 минут.

Газель-Next. ОТКРЫВАНИЕ И ЗАКРЫВАНИЕ КАПОТА

Открывание

Потяните за ручку 1 замка капота, расположенную слева под панелью приборов.

Слегка приподнимите переднюю часть капота, сдвинув предохранительную защелку 2 вверх и поднимите капот. Откиньте опорную стойку и вставьте стойку в отверстие капота.

Закрывание

Приподнимите переднюю часть капота, высвободите, уложите и закрепите опорную стойку. Опустите капот на расстояние 100-150 мм до моторного отсека. Отпустите капот, чтобы он захлопнулся. Убедитесь, попробовав приподнять капот, что он надежно заперт.

Выбор подходящей смазки

Информация о выборе подходящего масла также есть в инструкции по эксплуатации Газели Next. Для Газели с дизельным двигателем Cummins завод-производитель рекомендует лить Shell Rimula R6 10W-40 или Shell Helix HX7 Diesel 10W-40. А в бензиновые – Shell Helix HX7 5W-40. Данное масло достаточно распространено почти во всех автомобильных магазинах любого города, так что проблем с его выбором и покупкой не будет. Использовать другое масло мы не рекомендуем, потому что в таком случае стопроцентной гарантии защиты двигателя от износа не гарантировано.

Необходимые для смены инструменты

Для проведения процедуры замены масла собственными силами вам будут необходимы следующие материалы и инструменты:

  1. Для начала вам необходимо купить расходные материалы, которые вы будете менять, а именно: новую смазку с учётом нужного литража, новый масляный фильтр и новую прокладку под болт сливного отверстия.
  2. Второе, это инструмент, который понадобится вам для проведения процедуры. Это съёмник для демонтажа старого фильтра, ключи для снятия защиты двигателя и откручивания сливного отверстия.
  3. Также вам понадобится тара, в которую вы будете сливать отработку.

Алгоритм проведения замены моторного масла в двигателе Газели Next своими руками

Для начала прогрейте мотор вашего авто. Это делается, чтобы отработка легко вытекла с поддона и двигателя машины. После этого подставьте под поддон пустую емкость для отработки и открутите сливную пробку. Также открутите заливное отверстие, во избежание образования вакуума в моторе, что уменьшит время слива старого масла. Вначале масло будет бежать достаточно быстро, но потом каплями, пока не сбежит со всех составляющих силового агрегата.

Пока отработка наполняет ёмкость, вы можете снять старый масляный фильтр и установить новый.

Но перед установкой нового фильтра нужно залить в него приблизительно 150 грамм нового масла и только после этого установить на место. После того как силовой агрегат вашего авто полностью освободится от отработки, закрутите сливное отверстие болтом. Далее залейте новое моторное масло и закрутите заливную пробку.

После смены дайте машине поработать около 15 минут, затем на выключенном моторе проверьте уровень. На этом замена масла окончена.

Технические характеристики ГАЗ 33081 Садко

Модель ГАЗ-33081 борт/шасси
Колесная формула 4х4
Грузоподъёмность бортового автомобиля, кг 2000
Снаряжённая масса бортового автомобиля, кг 4050/3615
Полная масса автомобиля, кг 6300
Коробка передач Механическая пятиступенчатая синхронизированная
Раздаточная коробока Механическая, с прямой и понижающей передачей
Передняя подвеска Зависимая рессорная, с гидравлическими амортизаторами
Задняя подвеска Зависимая рессорная, с гидравлическими амортизаторами
Тормозная рабочая система Двухконтурная, с гидравлическим приводом
Стояночная тормозная система Трансмиссионная
Тормоза на передних и задних колёсах Колодочные, барабанного типа
Рулевое управление С рулевым механизмом типа «винт-шариковая гайка», с гидравлическим усилителем
Колеса 228 Г-457 12,00 R18
Радиус разворота, м 11
Емкость топливного бака, л 105

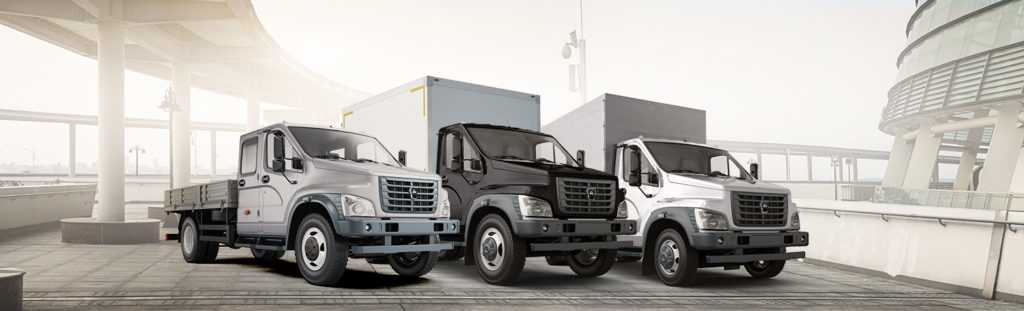

Таблица: технические характеристики Газон Next

Характеристика Стандартная база (универсальный/city) Укороченная база (универсальный/city) Стандартная база (универсальный/city) Модель 10т C41RB3
Количество мест 3 3 7 3
Колесная формула 4×2 4×2 4×2 4×2
Тип привода задний задний задний задний
Полная масса, т 8,7 8,7 8,7 10
Масса снаряженного автомобиля, т 4,28/4,625 3,93/4,205 4,25/4,625 4,395
База, м 4,515 3,77 4,515 5,15
Колея колес: передних, м задних (между серединами сдвоенных шин), м 1,74 1,69 1,74 1,69 1,74 1,69 1,98 1,69
Дорожный просвет (под картером заднего моста при полной массе), мм 253/189 253/189 253/189 207
Минимальный радиус разворота по колее наружного переднего колеса, м 8,5/7,9 7,3/6,8 8,5/7,9 9,1
Максимальная скорость, км/ч 105 105 105 105
Угол свеса (с нагрузкой) передний, град. задний, град. 30 12 30 18 30 18 24 14
Максимальный преодолеваемый подъем, % 26 26 26 25
Погрузочная высота, мм 1300/1165 1300/1165 1300/1165 935/1135

Надежность, проблемы и ремонт ЯМЗ-534

Серия двигателей ЯМЗ-530 начала выпускаться в 2012 году и состояла из 6-ти цилиндрового ЯМЗ-536 и 4-х цилиндрового ЯМЗ-534, о последнем здесь и поговорим. Это полная копия 536-го, но без 2-х цилиндров. Здесь стоит чугунный рядный блок цилиндров с маслофорсунками и с чугунными мокрыми гильзами. Коленвал с шейками 88 мм и с шатунными шейками 76 мм имеет ход поршня 128 мм. На 534-м стоят шатуны из стали и поршни 105 мм. В итоге мы имеем рабочий объем 4.4 литра.

Накрыт мотор головкой с 4-мя клапанами на каждый цилиндр. Размер клапанов (впуск/выпуск): 36/34 мм. Это нижневальный мотор и распредвал стоит в блоке.
Регулировать клапаны нужно по необходимости, проверять эту необходимость нужно каждые 30 тыс. км. Зазоры клапанов (впуск/выпуск): 0.3-0.4/0.4-0.5 мм.

Здесь применен впрыск Common rail и ТНВД Bosch СР3.3 NH, а давление впрыска 1800 бар.
Версии под Евро-5 оснащаются насосом ЯЗДА 531, давление увеличено до 2000 бар, а турбина заменена на Holset HE200VG.Давление масла на прогретом движке находится в пределах 4.1-5.6 кгс/см2.Этот турбодизель оснащается турбиной ТКР 60.02.02 (BorgWarner S200G) или ТКР 50.09.14 (BorgWarner S100G).

Управляет мотором ЭБУ Bosch EDC7 UC31, а модификации под Евро-5 получили блоки Bosch EDC17 CV44 и Абит М240.

Модификации ЯМЗ 534 и их отличия

1. ЯМЗ-5340 — первая модель на 190 л.с. при 2300 об/мин, момент 710 Нм при 1200-1600 об/мин. Эта версия отвечает нормам Евро-4 и оснащается турбиной ТКР 60.02.02.
— ЯМЗ-53402 — модель под нормы 96-02 для ЗЗГТ-3344.
— ЯМЗ-53403 — модель под Евро-5 для ЛиАЗ-4292 и КАВЗ-4270. Мощность увеличена до 210 л.с. при 2300 об/мин, крутящий момент 780 Нм при 1200-1600 об/мин. Двигатель оснащается EOBD, турбиной Holset HE200VG, насосом ЯЗДА 531, имеет увеличенное давление впрыска (2000 бар), ЭБУ М240.
— ЯМЗ-53405 — комбайновый мотор на 200 л.с.
— ЯМЗ-53406 — дизель для различной строительной техники на 190 л.с.
2. ЯМЗ-5341 — тот же 5340, но прошит на 170 л.с. при 2300 об/мин, крутящий момент 670 Нм при 1200-1600 об/мин. Стоит на ПАЗ-3204.
— ЯМЗ-53411 — аналог 5341 с OBD вместо EOBD. Устанавливается на Вектор 8.8 и ПАЗ-3204.
— ЯМЗ-53412 — модификация под 96-02 для катеров КС-131М и 110-52.
— ЯМЗ-53414 — CNG-версия 5341 для КАВЗ-4235 и ПАЗ-3204.
— ЯМЗ-53415 — тракторная версия на 190 л.с. для К-708.4 под нормы 96-02.
— ЯМЗ-53416 — дизель на 180 л.с. для строительной техники RM-Terex TG 140 и TX 210. Экологический класс 4 (96-02).
— ЯМЗ-53418 — еще одна версия под 96-02 для погрузчиков на 137 л.с. при 2100 об/мин, момент 710 Нм при 1300-1600 об/мин.
3. ЯМЗ-5342 — версия 5340 с турбиной ТКР 50.09.14. Эта силовая установка развивает 150 л.с. при 2300 об/мин, крутящий момент 590 Нм при 1300-1600 об/мин. Ставят его на ПАЗ-4234, 3337.
— ЯМЗ-53421 — тот же 5342 где EOBD заменен на OBD.
— ЯМЗ-53423 — аналог 53403 с турбокомпрессором ТКР 50.09.16, который позволяет развить 170 л.с. при 2300 об/мин, момент 664 Нм при 1200-1600 об/мин. Устанавливают двс на ПАЗ-3204, 3205, 4234.
— ЯМЗ-53424 — версия, работающая на газе. Стоит в автомобилях ПАЗ-3204, 3205, 4234.
— ЯМЗ-53425 — комбайновая модель под экологический класс 4 (нормы 96-02), мощность 180 л.с. при 2200 об/мин, момент 690 Нм при 1300-1600 об/мин. Стоит на Nova S300.
4. ЯМЗ-5344 — аналог 5342 с прошивкой на 136 л.с. при 2300 об/мин, крутящий момент 422 Нм при 1200-2100 об/мин. Встречается на ПАЗ-3205 и ГАЗ-3309.
— ЯМЗ-53441 — версия на 150 л.с. для ГАЗон Next под Евро-4.
— ЯМЗ-53442 — аналог 5344 под нормы 96-02 для ГАЗ Садко.
— ЯМЗ-53443 — такой же 53423, но со сниженной до 150 л.с. мощностью. Стоит под капотом ГАЗон Next, Вектор Next и Садко Next.
— ЯМЗ-53444 — газовый мотор на базе 5344 для ГАЗон Next.
5. ЯМЗ-5345 — дизель на базе ЯМЗ-5340, но без EGR, с турбиной ТКР 80-04 и со своей прошивкой. Это позволило получить 240 л.с. при 2600 об/мин и момент 784 Нм при 1400-1700 об/мин. Такие моторы отвечают 4-му экологическому классу (правила 96-02). Устанавливается на МЗКТ-5002 и Аэроход А25.
— ЯМЗ-53452 — аналог 5345 с мощностью 215 л.с. при 2600 об/мин и с моментом 735 Нм при 1400-1700 об/мин. Встречается на МЗКТ-5002.
— ЯМЗ-53455 — комбайновая версия на 160 л.с. для Nova S300.
6. ЯМЗ-5346 — версия 5340 для КАВЗ-4235. Мотор развивает 170 л.с. при 2300 об/мин, крутящий момент 590 Нм при 1300-1600 об/мин.
7. ЯМЗ-5348 — версия для дизель-генераторов.

Обзор модификаций «ЯМЗ-534» и сфера их применения

По своим возможностям, двигатели «ЯМЗ-534» являются весьма универсальными. Эти моторы эффективным образом выполняют функции силовых агрегатов на разнообразной технике массой до 12-ти тонн, вместе с грузом; либо на автопоездах с массой до 21-й тонны. Допускается использование данных двигателей на автомобилях с количеством колес от 4-х до 6ти, с ведущими двумя или же четырьмя колёсами.

Изначально, дизельные двигатели «ЯМЗ-534», все их модификации и комплектации были предназначены для установки на грузовые автомобили «МАЗ», «Урал» (нового образца), «ГАЗ» и «ГАЗонNext»(на газовом топливе), а также на автобусы малой и средней вместимости марки «ПАЗ».

Ключевые различия между отдельными модификациями заключаются, в первую очередь, в настройках ЭБУ – электронной системы подачи топлива, оптимизированной под конкретные задачи.

Более предметно обзор конкретного применения модификаций данных моторов выглядит следующим образом:

  • «ЯМЗ-5340» – базовая модификация, используемая в качестве силового агрегата для грузовых машин, самосвалов, шасси, тягачей с колёсной формулой «4х2», «4х4», «6х2», «6х4», с полной массой до 12 тонн, автопоездов на их базе до 21 тонн – Минского автомобильного завода «МАЗ». Имеются также три дополнительные модификации: с подготовкой под установку компрессора кондиционера («ЯМЗ-5340/01»), с вентилятором («ЯМЗ-5340/02»), с вентилятором +подготовкой под установку компрессора кондиционера («ЯМЗ-5340/03»).
  • «ЯМЗ-53402» – разработан для грузовых автомобилей «Урал-432065» и прочие автомобили марки «Урал», в том числе и повышенной проходимости с колёсной формулой 4х4, с полной массой до 13-ти тонн, для автопоездов на их базе до 24-х тонн массой. Отдельная специальная модификация «ЯМЗ-53402-10» применяется в составе гусеничного снегоболотохода «ЗЗГТ».

Грузовой автомобиль «Урал-432065» с двигателем «ЯМЗ-53402» (190 л.с)

  • «ЯМЗ-5341» – этот двигатель используется в качестве силового агрегата для следующей техники марки «МАЗ»: средне-тоннажных автомобилей, на шасси автомобильных с колёсной формулой «4х2» и полной массой до 6-ти тонн, для автопоездов на их базе до 10 тонн, и для автобусов.
  • «ЯМЗ-5341/10» – данный мотор используется в качестве силового агрегата для автобусов семейства «ПАЗ-320412», с полной массой до 11-ти тонн. Имеется также специальная модификация «ЯМЗ-5341/11», под установку компрессора кондиционера.
  • «ЯМЗ-5342» – применяется в качестве силового агрегата для автобусов моделей «ПАЗ-320402», «ПАЗ-4234», «ПАЗ-3237», с полной массой до 11 т.
  • «ЯМЗ-5344» – модификация для автобусов марки «ПАЗ-32053».
  • «ЯМЗ-5344-10» – вариант дизельного двигателя специально для средне-тоннажных грузовых автомобилей семейства «ГАЗ-3308» («Садко») и «ГАЗ-3309».
  • «ЯМЗ-53442» – специальная модификация, предназначенная для средне-тоннажных грузовых автомобилей повышенной проходимости семейства «ГАЗ-3308» и их шасси.
  • «ЯМЗ-534/CNG» – самая новая и «многообещающая» модификация, запущенная в производство лишь в конце 2015-го года. Работает на газе. Ей вначале будут комплектоваться новые версии ГАЗовских грузовиков, а в скорой перспективе – самый широкий спектр всевозможной техники разного назначения.

Кроме того, с мая месяца 2014 года на заводе было запущено серийное производство форсированной модификации –«ЯМЗ-53472-10», с мощностью 215 лошадиных сил при 2600 оборотах в минуту, специально предназначенной для новых армейских бронированных автомобилей«ГАЗ-233036» (он же «СМП-2 «Тигр»).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
