Пропало сцепление на ваз-2107

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Читать также: Рейтинг лучших шин для лета

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

  • сам трос;
  • смазка Литол;
  • набор гаечных рожковых ключей;
  • линейка;
  • пассатижи.

Как правильно заменить?

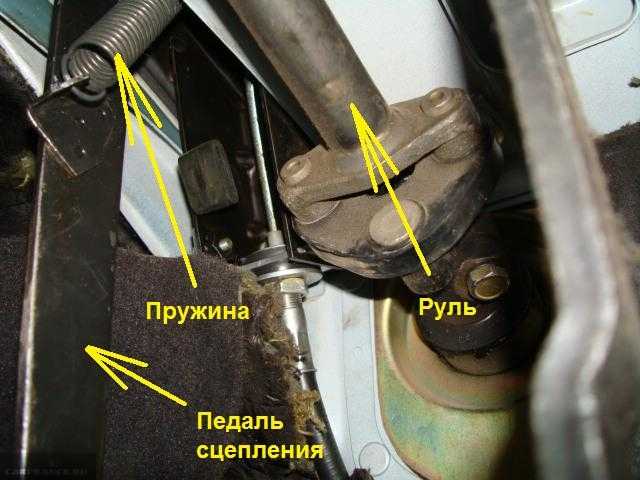

Чтобы отремонтировать трос, нужен помощник:

  1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
  2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
  3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
  4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
  5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

  1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
  2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
  3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

  1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
  2. Активируется рычаг ручного тормоза.
  3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
  4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Признаки пробуксовки и диагностика

Если сцепление ВАЗ буксует периодически и вы не уверены, что проблема именно в этом узле, нужно разобраться в основных признаках неисправности:

  1. При попытке тронутся с места автомобиль дергается, одновременно в салоне появляется запах гари. Он может усиливаться в момент выжимания педали.
  2. Вы нажимаете на газ, но автомобиль не разгоняется, обороты двигателя не растут. Если машина плохо набирает скорость, это может указывать на износ и некорректную работу сцепления.
  3. Автомобиль плохо едет в гору, практически не разгоняется при движении под углом. Такой признак может указывать на нехватку топлива в баке.

Чтобы проверить работу системы и убедиться в том, что неисправно именно сцепление, сделайте следующее:

  1. Запустите двигатель, затяните рычаг стояночного тормоза.
  2. Включите первую передачу и одновременно, но очень плавно нажмите на газ, отпуская при этом сцепление. В таком случае возможна остановка двигателя и если это произойдет, то с механизмом сцепления в вашем авто все в порядке. Но если мотор не заглох, а транспортное средство начинает двигаться, это указывает на то, что сцепление ВАЗ 2114 буксует.

Подробнее о том, почему буксует сцепление на ВАЗ и как самостоятельно устранить такую проблему, можно узнать из видео канала «Vladimir Bazekin».

Что делать если сцепление буксует?

Если механизм сцепления работает давно, и очень старый, вы убеждены в том, что пришла пора его менять, тогда покупайте новый комплект дисков и другие запчасти и готовьтесь к полной его замене. Диски сцепления при нормальной, грамотной эксплуатации транспортного средства рассчитаны на 100 тыс. км. пробега.

выполнить регулировку

На снимке оболочка троса сцепления с регулировочными гайками

Ведомый диск (феродо)

Самая распространенная неисправность – износ и повреждения накладок ведомого диска. Резиновые накладки самое уязвимое звено в сцеплении. Они изготавливаются из резины или композитного термостойкого материала и встраиваются в металл диска. Когда на них образуются сколы, или трещины, их нельзя заменить отдельно от диска. При изнашивании, изменении первоначальной формы накладок менять приходится весь ведомый механизм. Пассивный диск также подлежит замене в следующих случаях:

  • Если деформировался сам диск;
  • От перегрева сломались демпферные пружинки;
  • Стерлись шлицы в ступице.

При замасливании фрикционных накладок феродо достаточно промыть их керосином, слегка прошкурить нулевкой для формирования шероховатости, и они еще поработают.

Корзина сцепления

Корзина сцепления прижимает пассивный диск к маховику. Она состоит из нажимного диска, диафрагменной пружины и кожуха. Сцепление может пробуксовывать и тогда, когда неисправны элементы корзины
Симптомы выхода из строя корзины такие же, как и при выходе из строя ведомого диска

Так что, если осмотр феродо не выявил явных дефектов, следует обратить внимание на следующий блок деталей.
Именно при неполадках корзины перестают переключаться передачи скоростей. Но, чтобы убедиться, что в неполадках сцепления виновата именно корзина, придется выполнить демонтаж и диагностику этого узла

В число неисправностей корзины входят ослабление или поломка диафрагменной пружины, поломка выжимного подшипника (13). Быстрее и чаще всего изнашивается диафрагменная пружина. Ее лепестки вследствие постоянных температурных перепадов утрачивают пружинящие свойства, становятся хрупкими. При частом перегреве на лепестках появляются синие ожоговые пятна. А поскольку причиной перегрева служит плохая работа муфты выключения механизма (13), то следует продиагностировать и ее. Сами лепестки деформируются, не ложатся в одну плоскость.
Появление трещин и механических повреждений на пружине, говорят о необходимости ее замены. Корзина подлежит полной замене и в том случае, если искривление нажимного диска превышает 0,8 мм. Диск ставится на ребро, а показатели искривления замеряются линейкой.

Маховик

Этот узел тоже изнашивается в процессе эксплуатации ВАЗ 2114. На изношенность маховика указывают следующие признаки:

Сильная вибрация в полу, когда вы выжимаете педаль сцепления,

Горелый запах;

  • Неспособность коробки передач переключиться на следующую скорость, то есть проскальзывание передач.
  • Иногда при переключении передач слышится скрежет шестерней.

Осмотр и диагностика углов покажут, почему пробуксовывает сцепление на ВАЗ 2114, нужна ли полная замена всех деталей системы сцепления, или можно ограничиться регулировкой и заменой отдельных элементов. Напомним, что, если сцепление выработало свой ресурс, латать его бесполезно, лучше менять всю систему.

Коротко об устройстве фрикционной муфты и ее назначении

Любой, уважающий себя автомобилист перед тем, как отрегулировать сцепление на ВАЗ 2114, изучит устройство узла. Это поможет грамотно подойти к решению вопроса и не допустить ошибок.

Конструкция с применением механического привода проста и надежна. По сравнению с гидравликой трос нуждается в минимальном обслуживании, а его смена не сопряжена с трудоемкими процессами. Механический привод состоит из следующих элементов:

  • Регулируемый трос в оболочке.
  • Педаль управления.
  • Рычаг вилки выключения муфты.
  • Кронштейн крепления наконечника оболочки троса.
  • Кронштейн педалей тормоза и муфты.

Механизм служит для передачи усилия от педали к вилке выключения, которая, в свою очередь, отводит фрикционный диск от маховика. Использование тросовой передачи позволяет избежать таких крупных проблем, как протечка жидкости и периодическое удаление воздуха из системы управления муфтой. В этой цепи самое слабое звено – трос, качество которого временами оставляет желать лучшего. Поэтому замена троса на Samara – довольно частое явление.

Между тем, вопрос, как отрегулировать сцепление на автомобиле ВАЗ 2114, остался актуальным и для тросового механизма. Установка нормативных значений гарантирует оптимальную плотность прилегания ведомого диска к плоскости маховика и корзины при включенной муфте. Также конструкция обеспечивает из салона через педаль полное разъединение (выключение) указанных выше деталей.

Прокачка сцепления

При осуществлении прокачки системы сцепления необходимо контролировать педаль. При накаченном состоянии и открытом выпускном штуцере необходимо, чтобы она опускалась до пола при надавливании на нее. Эти манипуляции лучше выполнять с напарником. Когда же она провалилась под давлением ноги помощника, создастся характерный шум бульканья воздушных пузырьков. Эту процедуру необходимо повторить несколько раз.

При полностью исправной системе сцепления педаль возвращается при каждом ее отпускании, если же она опять провалилась, значит, что-то не так и необходимо произвести повторную диагностику и ремонт.

Устройство и регулировка сцепления ВАЗ 2109

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться

Устройство сцепления «девятки»

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

  1. Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
  2. Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
  3. Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
  4. Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса.

При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин.

Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Вид неполадки. Чем выражено. Какова причина.
Сцепление ведет. Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП. Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует. При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109. В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи. При нажатии на педаль раздается отчетливый шорох или шелест. Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.

Вернуться

Причины и основные неисправности

Зачастую основной причиной выхода из строя механизма является неправильная эксплуатация транспортного средства. К примеру, если автомобиль застрял в снежном сугробе, а водитель продолжает давить на газ, то это значительно снижает ресурс эксплуатации СС. То же самое касается и пробуксовки.
Помимо самого диска СС, выйти из строя может и выжимной подшипник, предназначенный для плавного включения и выключения сцепления. Как правило, перед непосредственной поломкой водитель может услышать странный визг — обычно он свидетельствует о поломке подшипника.
Еще одной причиной, по которой вы можете понять, что пора менять СС, является естественный износ сцеплений в целом и их компонентов по раздельности. Это нормально, если механизм уже отработал свой ресурс эксплуатации. Как правило, в результате естественного износа чаще всего из строя выходят ведомые шкивы. К слову, их срок службы в среднем составляет около 100 тысяч км пробега. Если вы предпочитаете агрессивный стиль вождения, то ресурс эксплуатации диска может быть снижен в два, а то и в три раза.
Частой встречаемой причиной выхода из строя СС считается и низкое качество устанавливаемых деталей. Как показывает статистика, на сегодняшний день на отечественном рынке автозапчастей иногда встречается до 50% низкокачественно продукции. Огромное количество подделок и их продажа стали причиной этой проблемы

Поэтому при приобретении деталей обращайте внимание у производителя, мы рекомендуем устанавливать на автомобили исключительно оригинальные запчасти.
Если на фрикционные накладки попадает моторная жидкость. Фрикционные накладки очень важны для транспортного средства и если их испачкать моторным масло, это может стать причиной поломки механизма

На практике подобная проблема возникает чаще всего при поломке сальников или их отработавшем ресурсе эксплуатации. В любом случае, пока не устранена причина утечки масла, говорить о ремонте СС рано.

ВАЗ 2115 2114 2114 скрипит сцепление, туго нажимается. Устраняем проблему не снимая коробки. Видео

Я думаю многим владельцам автомобилей ВАЗ 2115 2114 2113 2109 и т.д известна проблема со скрипом сцепления и с тугим ходом педали. Конкретно в моём случае, прошла неделя после замены сцепления, как оно начало неприятно скрипеть, педаль нажималась очень туго. Причиной такого скрипа может быть трос сцепления, но у меня он в отличном состоянии, значит дело в вилке сцепления, сейчас я расскажу как её можно смазать не разбирая сцепление и не снимая коробке переключения передач.

Вилка сцепления скрипит в нижней втулке:

Чтобы сцепление мягко нажималось и скрип прекратился, необходимо смазать нижнею и верхнею втулку. Чтобы смазать верхнею пластмассовую втулку, просверлим в ней отверстие:

Закачиваем в шприц любое масло (можно даже отработку) и медленно начинаем его заливать в отверстие. Снимаем резинку и через отверстие заливаем шприцом масло на ось вилки сцепления:

Стекая вниз по штоку, масло попадёт в нижнюю втулку и смажет её. Вот примерная схема:

Теперь несколько десятков раз жмём на педаль сцепления, чтобы масло распределилось равномерно. Из подручных материалов сделаем пробку на отверстие во втулке, можно вкрутить даже болт подобрав по толщине.

Видео устранение проблемы — скрипит сцепление, тугое сцепление в ВАЗ 2115 2114 2113:

Резерв видео как устранить проблему скрипа и тугого сцепления в ВАЗ 2115 2114 2113:

После процедуры смазки, лишнее масло затем вытечет наружу, так что какое то время не бойтесь масляных пятен под машиной.

Источник

Провалилась педаль сцепления- неисправности сцепления

Гидравлика

— проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления. Если уровень недостаточный, долейте тормозную жидкость до нормального уровня и попробуйте понажимать на педаль. Если сцепление появилось, вам повезло, в этом случае нужно ехать в сервис или самому осмотреть все шланги, скорее всего жидкость где-то подтекает. Но в большинстве случаев это не помогает. Тогда очень высока вероятность того, что лопнул один из шлангов, ведущих к главному или рабочему цилиндру сцепления, поэтому в системе не создаётся нужного давления. Чтобы решить эту проблему, нужно заменить износившийся шланг.

Цена шланга 300-500 руб, цена работы в сервисе — от 500 руб. Когда будете искать шланг в магазинах, желательно, чтобы у вас при себе был старый — тогда вы сможете сравнить штуцеры и резьбы на них. Может оказаться, что на вашу модель шланга в продаже нет, тогда может подойти тормозной шланг для других моделей. Попросите продавца найти деталь, на которую накручивается штуцер и накрутите старый и новый шланг, если накрутятся, смело покупайте. Также не забудьте купить тормозную жидкость (лучше взять 1 л, цена примерно 150 руб)

Трос сцепления

— может оборваться где-нибудь внутри или на концах. Также может обломиться ушко на педали сцепления, к которому он крепится. В этом случае требуется замена троса, новый трос стоит около 300-600 руб, цена работы в сервисе — около 500 руб.

Вилка выжима сцепления

— находится на коробке передач, её ресурс составляет примерно 50-70 тысяч км пробега. Если на вашем счётчике уже есть подобные цифры, или вилка менялась примерно столько же пробега назад, то скорее всего поломка в ней. Чтобы поменять вилку сцепления, на большинстве моделей автомобилей нужно снять или вывесить коробку передач.

Рекомендуем: Устранение проблемы с лампами ближнего света на Ладе Калина

За работу в сервисе вы отдадите 1500-3000 руб. Имеет смысл задуматься о замене диска сцепления, если вы также давно его не меняли (замена диска сцепления обычно каждые 70-80 тыс км), потому что процедура для выполнения этих работ подразумевает снятие коробки. За работу с вас возьмут ненамного больше, зато вы сразу же поменяете заодно и сцепление. Также рекомендую заменить заодно масло в коробке, если оно не менялось уже более 50 тыс км.

Главный или рабочий цилиндр сцепления

— возможно один из этих цилиндров «пробило», тогда следует заменить нерабочий цилиндр сцепления на новый, а лучше поменять сразу оба — и рабочий и главный. После работы обязательно прокачать систему и проверить, нет ли течей в местах соединений. Цена работы по замене ГЦС или РЦС в автосервисе около 1500-2000 руб.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 21014 проводится по следующим причинам:

  1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
  2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
  3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

  1. Откручиваем гайку, расположенную под педалью сцепления.
  2. Закручиваем контргайку, находящуюся ниже, до упора.
  3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
  4. Подкручиваем к вилке сцепления до предела шайбу из резины.
  5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
  6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

  1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
  2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
  3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.

  1. Отвинчиваем упорный винт.
  2. Придаем ему вращение до нормализации движения педали.
  3. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

  1. Демонтировать контргайку штока.
  2. Перемещать ее до отсутствия свободного хода.
  3. Вернуть шток на один полный оборот.
  4. Определить наличие свободного хода сцепления.
  5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
  6. Завинтить контргайку.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются. Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос. В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Когда следует делать регулировку?

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

  1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.
  2. Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.
  3. Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107 , так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

  • Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
  • Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

  • Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
  • Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
  • При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок важно, чтобы мотор авто был заглушен

Как ехать без сцепления?

Допустим вы примерно или точно поняли в чём произошла поломка, как же теперь доехать до дома или до сервиса? Доехать своим ходом можно, но если вы что-то сделаете не так, это черевато поломкой коробки, выходом из строя синхронизаторов и других составных частей КПП. Если у вас есть деньги и время, то лучше найти водителя, который сможет довезти вас на буксире, или вызвать эвакуатор. Выйдет дешевле, чем при поломке КПП.

Если вы всё-таки решили ехать своим ходом, то читайте дальше. Самый простой вариант — это доехать на первой передаче. Раз сцепления нет, то на заглушённом двигателе включаем сразу же первую передачу (она включится и без сцепления), и в таком положении заводим автомобиль. При повороте ключа зажигания в положение «стартёр» автомобиль сразу же тронется с места и заведётся, будут небольшие рывки. Считайте, что вы тронулись и уже едете.

Будьте осторожны, потому что при нажатии на педаль тормоза машину будет продолжать тянуть вперёд, ведь сцепление никак не нажать. Поэтому чтобы остановиться нужно либо сначала попробовать выключить первую передачу (поймайте обороты, когда она выключится без заеданий), потом затормозить, либо просто заглушить автомобиль.

Далее есть 2 варианта — либо ехать на первой передаче до места назначения (это может быть нереальным, если ехать очень далеко), либо на свой страх и риск научиться переключать передачи без сцепления.

Переключение передач

Чтобы переключить передачу без сцепления, важно поймать обороты, на которых она переключится с лёгкостью. Этот способ называют также включение передач «нахрапом»

Можно после какого-то времени удержания газа резко его отпустить и пока обороты падают пробовать переключиться. Но не стоит силой давить на рычаг, если вы доведёте до хруста и сделаете неверное движение рычагом, коробка может прийти в негодность.

Поэтому передвигайте рычаг плавно, вы почувствуете сами когда для шестерёнок будут нужные обороты для зацепления, рычаг может даже сам включить передачу, если вы будете немного придавливать его в её сторону. Одновременно с этим для переключения может понадобится резкость. Если вы поймаете нужные обороты и передача сама не включится, нужно резко, но не сильно попробовать её переключить. Когда приноровитесь, станет получаться.

Самое главное здесь сократить до минимума количество переключений передач, то есть если к примеру ехать очень далеко по трассе, то можно разгоняться по схеме передач 1-3-5 или 1-2-4. И ещё — лучше доехать на 2-3 передаче, чем безуспешно воткнуть 4ую, повредив тем самым коробку. При успешном же переключении на 4-5 передачу старайтесь рассчитывать скорость исходя из дорожной обстановки, чтобы не приходилось сильно тормозить или переключаться. Будьте предельно внимательны и осторожны!

Моменты переключения передач

Ни в коем случае не глушите автомобиль при включенной передаче на высокой скорости! Потому что без сцепления это может вызвать необратимые последствия, такие как поломка механизмов КПП, двигателя и очень высока вероятность аварии, заноса или опрокидывания автомобиля! Поэтому чтобы затормозить на высокой скорости, обязательно заранее выключите передачу (поймайте обороты для безболезненного выключения передачи) и поставьте рычаг в нейтральное положение, после этого катитесь сколько угодно, педаль тормоза будет работать как надо даже на заведённой машине.

Выключаются передачи в положение нейтрали таким же образом, как и включаются — важно найти обороты, на которых рычаг выйдет в нейтральное положение без усилий. Что ж, теперь вы знаете, как определить причину того, что педаль провалилась, знаете что могло сломаться и как доехать до точки назначения даже без сцепления

Главное не торопитесь, сначала сядьте и всё обдумайте. Что-то мне подсказывает, что информация, которую я вам дал, поможет быстро принять решение в сложной на первый взгляд ситуации. Успешно вам починить свой автомобиль! (И начинать обслуживать его узлы вовремя)

Что ж, теперь вы знаете, как определить причину того, что педаль провалилась, знаете что могло сломаться и как доехать до точки назначения даже без сцепления. Главное не торопитесь, сначала сядьте и всё обдумайте. Что-то мне подсказывает, что информация, которую я вам дал, поможет быстро принять решение в сложной на первый взгляд ситуации. Успешно вам починить свой автомобиль! (И начинать обслуживать его узлы вовремя)

Трещина на лобовом стекле?

Как разблокировать колодки

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
История движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
